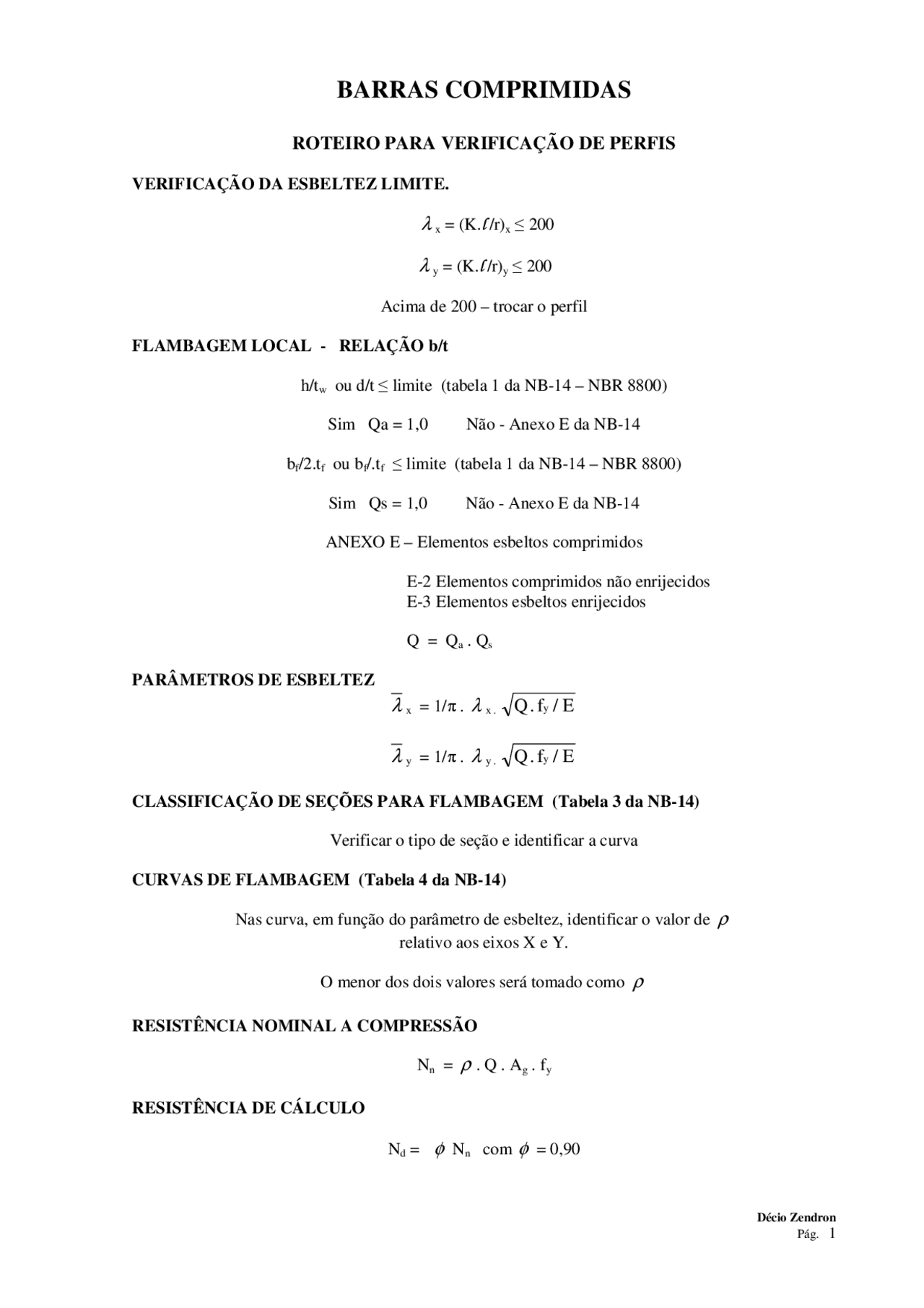

BARRAS COMPRIMIDAS
ROTEIRO PARA VERIFICAÇÃO DE PERFIS
VERIFICAÇÃO DA ESBELTEZ LIMITE.
λ
x
= (K.l /r)
x
≤ 200
λ
y
= (K.l /r)
y
≤ 200
Acima de 200 – trocar o perfil
FLAMBAGEM LOCAL - RELAÇÃO b/t
h/t
w
ou d/t ≤ limite (tabela 1 da NB-14 – NBR 8800)
Sim Qa = 1,0 Não - Anexo E da NB-14
b
f
/2.t
f
ou b
f
/.t
f
≤ limite (tabela 1 da NB-14 – NBR 8800)
Sim Qs = 1,0 Não - Anexo E da NB-14
ANEXO E – Elementos esbeltos comprimidos
E-2 Elementos comprimidos não enrijecidos
E-3 Elementos esbeltos enrijecidos
Q = Q
a
. Q
s
PARÂMETROS DE ESBELTEZ
λ
x
= 1/π .
λ
x .
E / f . Q
y
λ
y
= 1/π .
λ
y .
E / f . Q
y
CLASSIFICAÇÃO DE SEÇÕES PARA FLAMBAGEM (Tabela 3 da NB-14)
Verificar o tipo de seção e identificar a curva
CURVAS DE FLAMBAGEM (Tabela 4 da NB-14)
Nas curva, em função do parâmetro de esbeltez, identificar o valor de
ρ
relativo aos eixos X e Y.
O menor dos dois valores será tomado como
ρ
RESISTÊNCIA NOMINAL A COMPRESSÃO
N
n
=
ρ
. Q . A
g
. f
y
RESISTÊNCIA DE CÁLCULO
N
d
=
φ
N
n
com
φ
= 0,90
