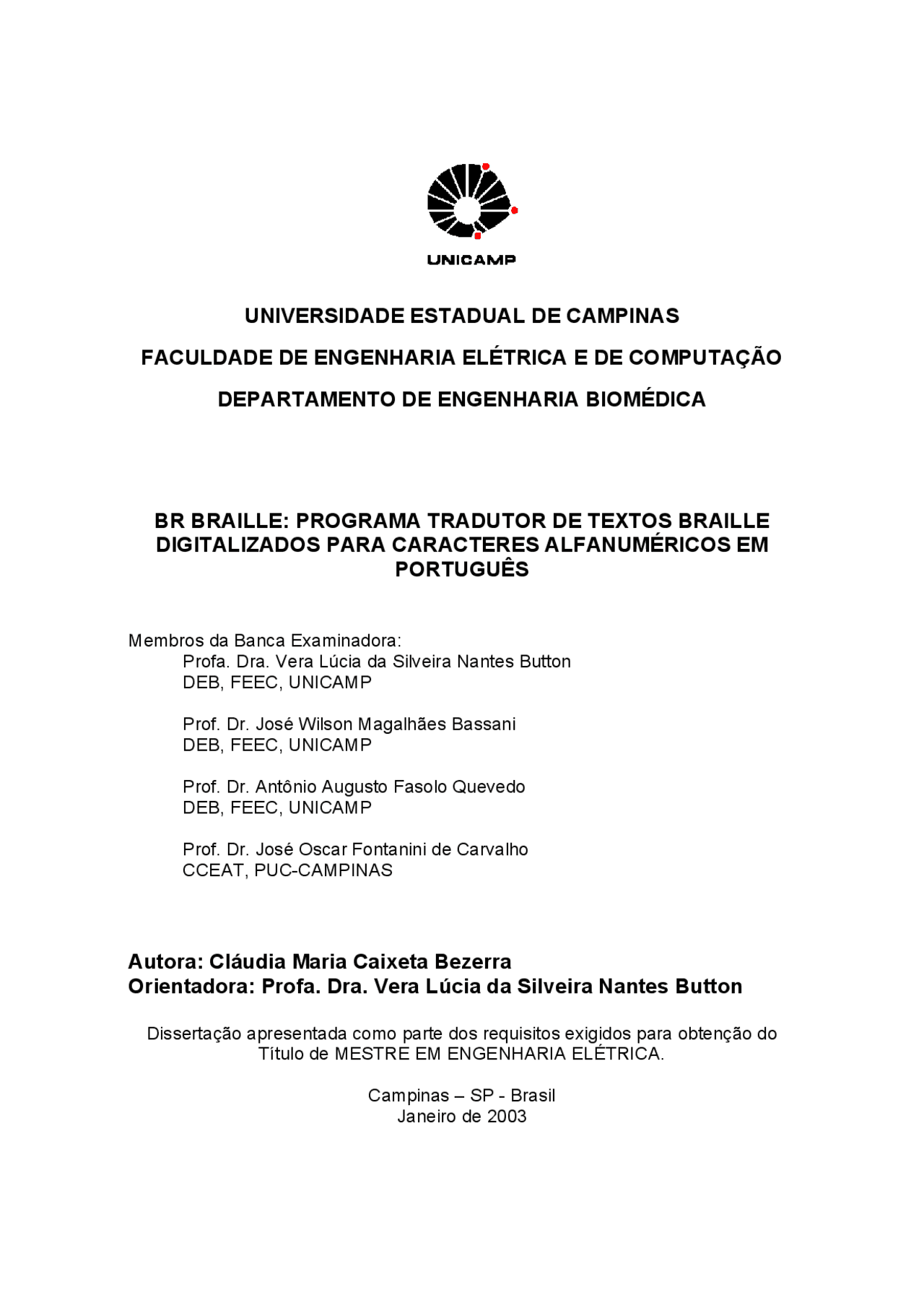

UNIVERSIDADE ESTADUAL DE CAMPINAS
FACULDADE DE ENGENHARIA ELÉTRICA E DE COMPUTAÇÃO
DEPARTAMENTO DE ENGENHARIA BIOMÉDICA
BR BRAILLE: PROGRAMA TRADUTOR DE TEXTOS BRAILLE
DIGITALIZADOS PARA CARACTERES ALFANUMÉRICOS EM
PORTUGUÊS
Membros da Banca Examinadora: Profa. Dra. Vera Lúcia da Silveira Nantes Button DEB, FEEC, UNICAMP
Prof. Dr. José Wilson Magalhães Bassani DEB, FEEC, UNICAMP
Prof. Dr. Antônio Augusto Fasolo Quevedo DEB, FEEC, UNICAMP
Prof. Dr. José Oscar Fontanini de Carvalho CCEAT, PUC-CAMPINAS
Autora: Cláudia Maria Caixeta Bezerra
Orientadora: Profa. Dra. Vera Lúcia da Silveira Nantes Button
Dissertação apresentada como parte dos requisitos exigidos para obtenção do Título de MESTRE EM ENGENHARIA ELÉTRICA.
Campinas – SP - Brasil Janeiro de 2003
FICHA CATALOGRÁFICA ELABORADA PELA
BIBLIOTECA DA ÁREA DE ENGENHARIA - BAE - UNICAMP
B469b
Bezerra, Cláudia Maria Caixeta BR Braille:programa tradutor de textos Braille digitalizados para caracteres alfanuméricos em português / Cláudia Maria Caixeta Bezerra.--Campinas, SP: [s.n.],
Orientador: Vera Lúcia da Silveira Nantes Button. Dissertação (mestrado) - Universidade Estadual de Campinas, Faculdade de Engenharia Elétrica e de Computação.
- Processamento de imagens. 2. Cegos – Sistemas de impressão e escrita. 3. Deficientes visuais. 4. Morfologia matemática. I. Button, Vera Lúcia da Silveira Nantes. II. Universidade Estadual de Campinas. Faculdade de Engenharia Elétrica e de Computação. III. Título.
ii
iii
Abstract
In this master's degree dissertation a program was built (BR Braille) to translate
Braille’s code to alphanumeric characters. The purpose of this program was to facilitate the
writing communication between Braille alphabetized blind people and people with normal
vision that don't know the system Braille, as in regular classrooms where blind students are
assisted, frequently, by Braille non-alphabetized teachers. The Braille cells have six dots
punched in high relief in paper; when a Braille text is digitized in grey tone, the resulting
image has background represented by the value 255 (white paper), and smaller values of
grey tone represent the dots (that are darker than the background). After the image
acquisition, the following steps were accomplished: preprocessing, segmentation,
extraction of characteristics, recognition and interpretation. In preprocessing, the image was
filtered and rotated; in the segmentation step, the dots, that are the objects of interest, were
detached; the extraction of characteristics allowed verifying to which cell a determined
point belongs. With the cells separated it was possible to compare each cell of the image
processed to the pattern cells to identify the corresponding alphanumeric character. The
final text does not have orthographic correction, since one of its possible applications is to
help teachers correcting school labors. The values of the gray levels of the dots will depend
on the high relief preservation of the original text, and on the text page rotation (no more
than 2 degrees). When a Pentium III 750MHz with 256Mb of RAM was used, the time to
process a text page with 654 characters, and digitized in 100 dpi, was approximately 60
seconds, with 0,5% error. The text restrictions to the BR Braille utilization and some
solutions for correction of the possible flaws were explained.
