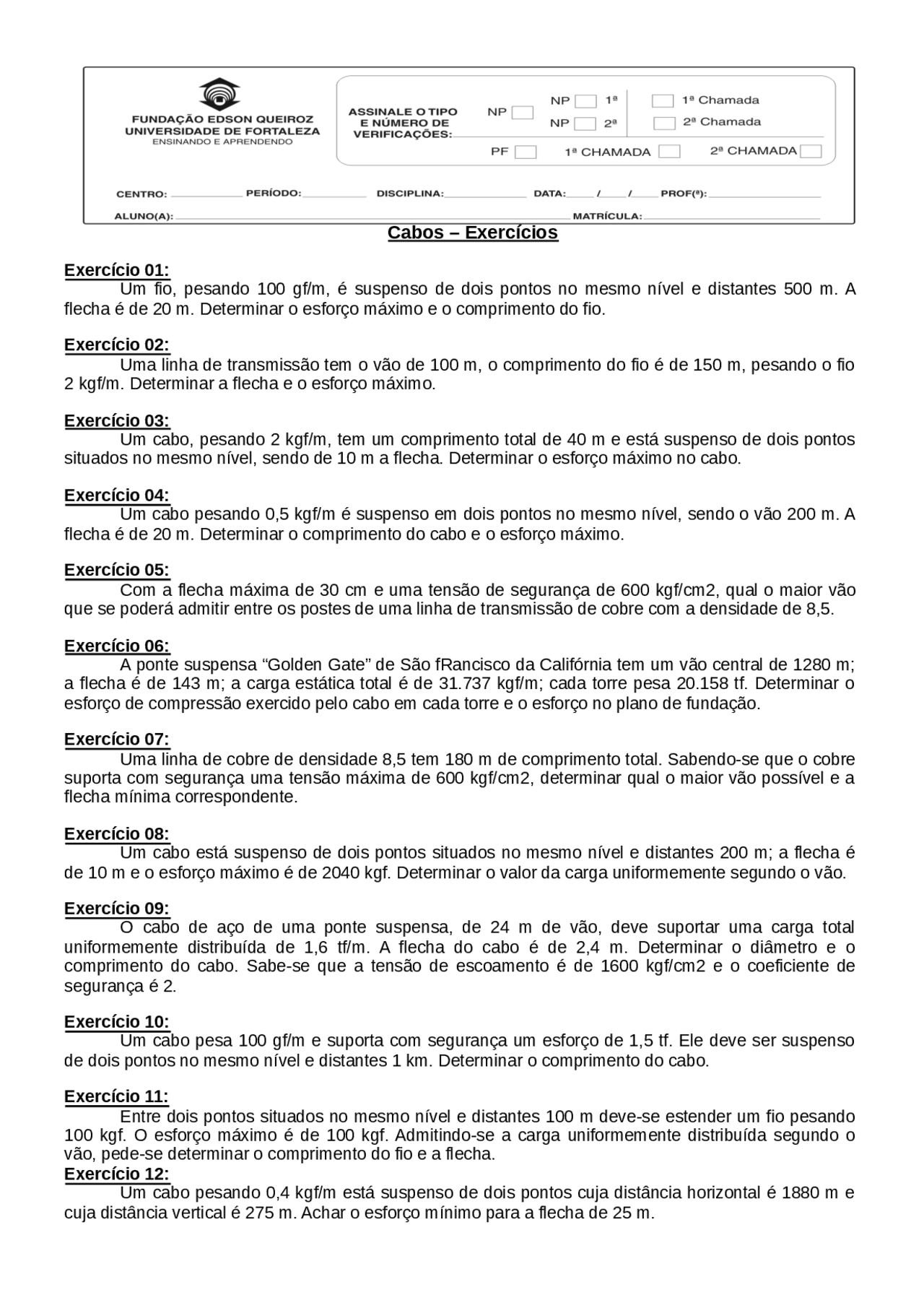

Cabos – Exercícios
Exercício 01:
Um fio, pesando 100 gf/m, é suspenso de dois pontos no mesmo nível e distantes 500 m. A
flecha é de 20 m. Determinar o esforço máximo e o comprimento do fio.
Exercício 02:
Uma linha de transmissão tem o vão de 100 m, o comprimento do fio é de 150 m, pesando o fio
2 kgf/m. Determinar a flecha e o esforço máximo.
Exercício 03:
Um cabo, pesando 2 kgf/m, tem um comprimento total de 40 m e está suspenso de dois pontos
situados no mesmo nível, sendo de 10 m a flecha. Determinar o esforço máximo no cabo.
Exercício 04:
Um cabo pesando 0,5 kgf/m é suspenso em dois pontos no mesmo nível, sendo o vão 200 m. A
flecha é de 20 m. Determinar o comprimento do cabo e o esforço máximo.
Exercício 05:
Com a flecha máxima de 30 cm e uma tensão de segurança de 600 kgf/cm2, qual o maior vão
que se poderá admitir entre os postes de uma linha de transmissão de cobre com a densidade de 8,5.
Exercício 06:
A ponte suspensa “Golden Gate” de São fRancisco da Califórnia tem um vão central de 1280 m;
a flecha é de 143 m; a carga estática total é de 31.737 kgf/m; cada torre pesa 20.158 tf. Determinar o
esforço de compressão exercido pelo cabo em cada torre e o esforço no plano de fundação.
Exercício 07:
Uma linha de cobre de densidade 8,5 tem 180 m de comprimento total. Sabendo-se que o cobre
suporta com segurança uma tensão máxima de 600 kgf/cm2, determinar qual o maior vão possível e a
flecha mínima correspondente.
Exercício 08:
Um cabo está suspenso de dois pontos situados no mesmo nível e distantes 200 m; a flecha é
de 10 m e o esforço máximo é de 2040 kgf. Determinar o valor da carga uniformemente segundo o vão.
Exercício 09:
O cabo de aço de uma ponte suspensa, de 24 m de vão, deve suportar uma carga total
uniformemente distribuída de 1,6 tf/m. A flecha do cabo é de 2,4 m. Determinar o diâmetro e o
comprimento do cabo. Sabe-se que a tensão de escoamento é de 1600 kgf/cm2 e o coeficiente de
segurança é 2.
Exercício 10:
Um cabo pesa 100 gf/m e suporta com segurança um esforço de 1,5 tf. Ele deve ser suspenso
de dois pontos no mesmo nível e distantes 1 km. Determinar o comprimento do cabo.
Exercício 11:
Entre dois pontos situados no mesmo nível e distantes 100 m deve-se estender um fio pesando
100 kgf. O esforço máximo é de 100 kgf. Admitindo-se a carga uniformemente distribuída segundo o
vão, pede-se determinar o comprimento do fio e a flecha.
Exercício 12:
Um cabo pesando 0,4 kgf/m está suspenso de dois pontos cuja distância horizontal é 1880 m e
cuja distância vertical é 275 m. Achar o esforço mínimo para a flecha de 25 m.
