Prof Edson Nunes

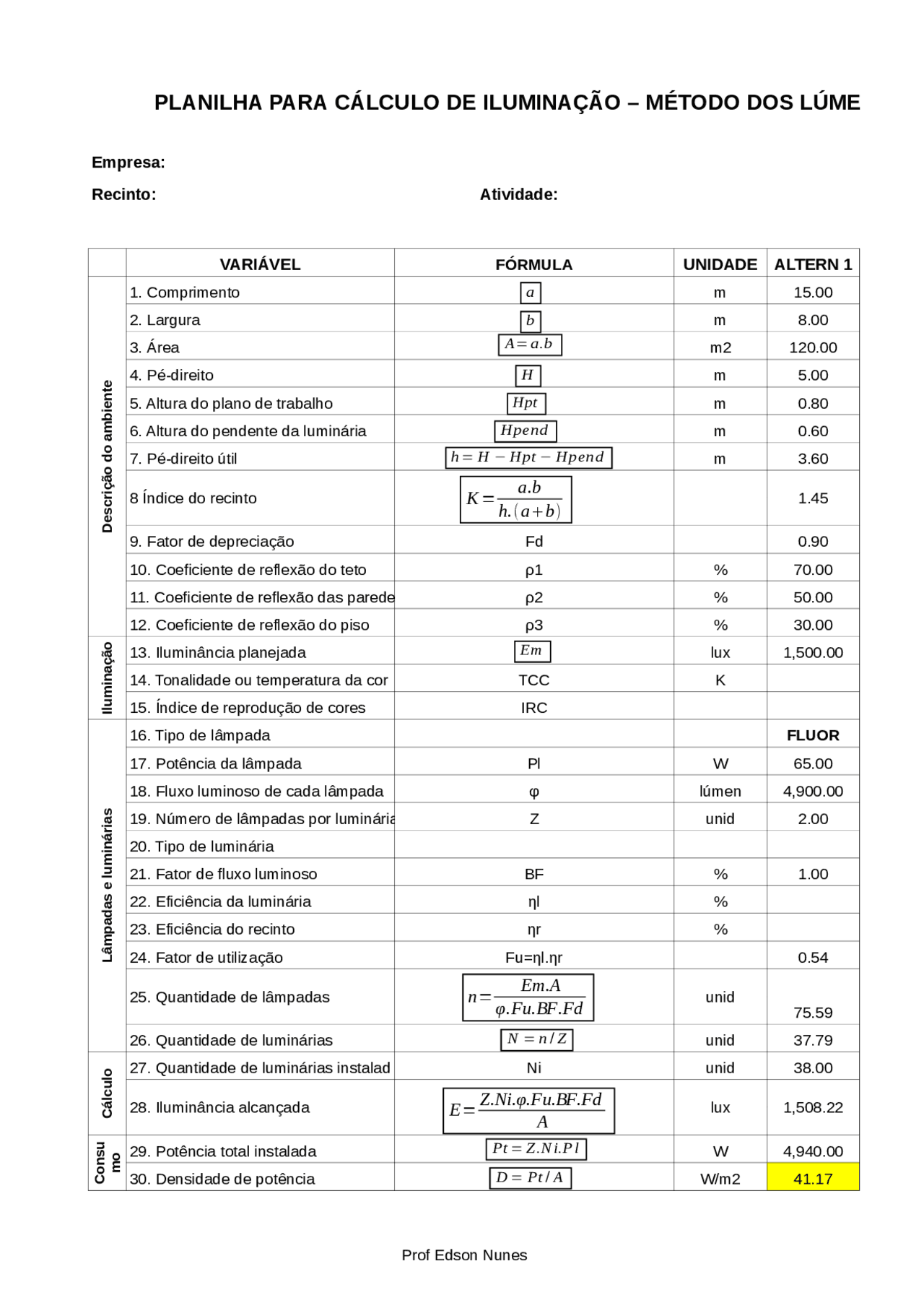

PLANILHA PARA CÁLCULO DE ILUMINAÇÃO – MÉTODO DOS LÚMENS
Empresa:
Recinto: Atividade:
VARIÁVEL FÓRMULA UNIDADE ALTERN 1
Descrição do ambiente
1. Comprimento m 15.00
2. Largura m 8.00
3. Área m2 120.00
4. Pé-direito m 5.00
5. Altura do plano de trabalho m 0.80
6. Altura do pendente da luminária m 0.60
7. Pé-direito útil m 3.60
8 Índice do recinto 1.45
9. Fator de depreciação Fd 0.90
10. Coeficiente de reflexão do teto ρ1 % 70.00
11. Coeficiente de reflexão das parede
ρ2 % 50.00
12. Coeficiente de reflexão do piso ρ3 % 30.00
Iluminação
13. Iluminância planejada lux 1,500.00
14. Tonalidade ou temperatura da cor TCC K
15. Índice de reprodução de cores IRC
Lâmpadas e luminárias
16. Tipo de lâmpada FLUOR
17. Potência da lâmpada Pl W 65.00
18. Fluxo luminoso de cada lâmpada φ lúmen 4,900.00
19. Número de lâmpadas por luminária
Z unid 2.00
20. Tipo de luminária
21. Fator de fluxo luminoso BF % 1.00
22. Eficiência da luminária ηll %
23. Eficiência do recinto ηlr %
24. Fator de utilização Fu=ηl.ηrηll.ηlr 0.54
25. Quantidade de lâmpadas unid 75.59
26. Quantidade de luminárias unid 37.79
Cálculo
27. Quantidade de luminárias instalad
Ni unid 38.00
28. Iluminância alcançada lux 1,508.22
29. Potência total instalada W 4,940.00
30. Densidade de potência W/m2 41.17
Consu
mo
K=a.b
h.ab
h=H−Hp t −Hp en d
H
Hpt
Hp en d
A=a.b
b
a
n=Em.A
φ.Fu.BF.Fd
Em
N=n/Z
E=Z.Ni.φ.Fu.BF.Fd
A
Pt =Z .N i.P l
D=Pt /A
