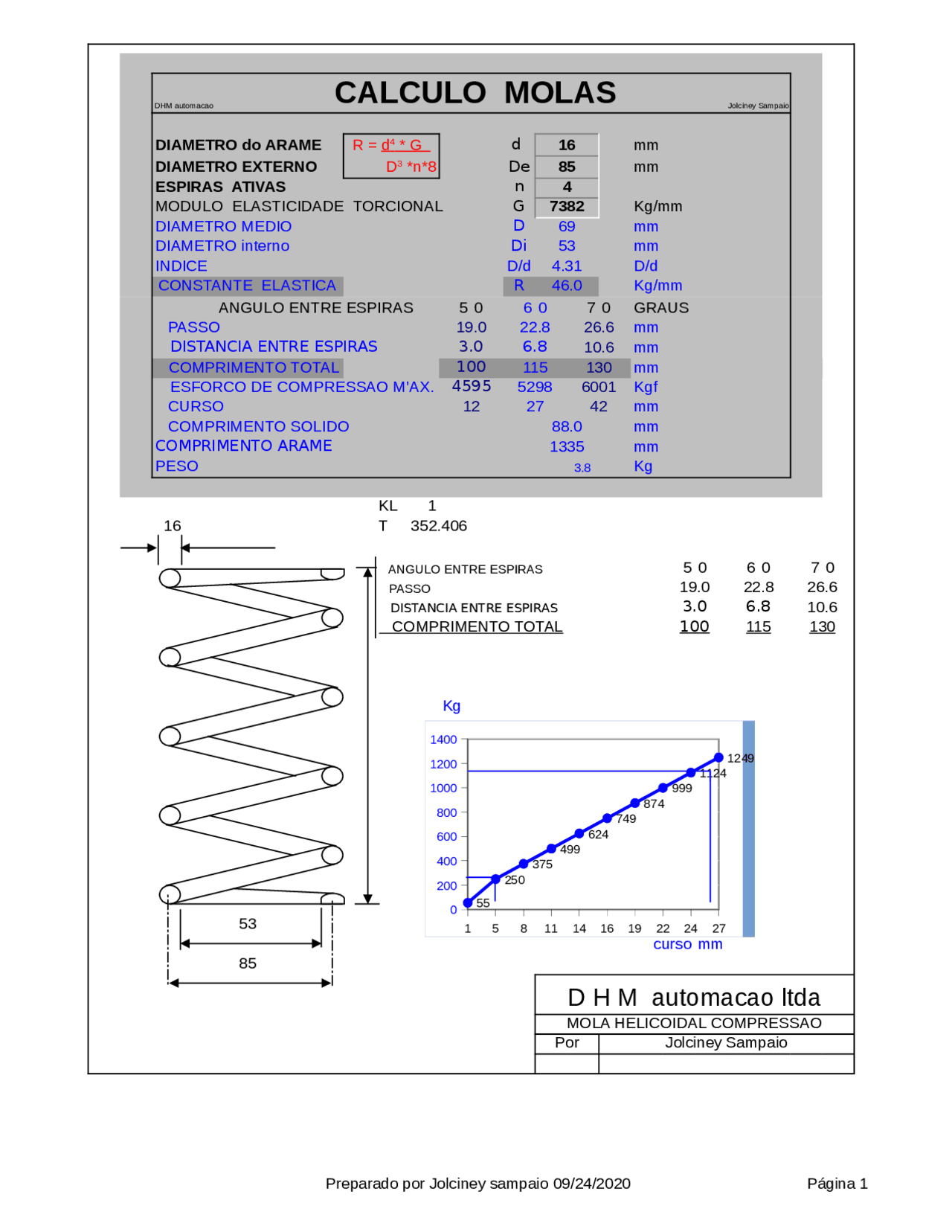

CALCULO MOLAS
DHM automacao
Jolciney Sampaio
DIAMETRO do ARAME d 16
mm
Reduzir ou
DIAMETRO EXTERNO De 85
mm
Aumentar
ESPIRAS ATIVAS n4Reduzir Num espiras
MODULO ELASTICIDADE TORCIONAL G7382 Kg/mm
MOD ERRAD
DIAMETRO MEDIO D69 mm
DIAMETRO interno Di 53 mm
INDICE D/d 4.31 D/d ATENCAO
CONSTANTE ELASTICA R46.0 Kg/mm
ANGULO ENTRE ESPIRAS 5 0 6 0 7 0 GRAUS
PASSO 19.0 22.8 26.6 mm
DISTANCIA ENTRE ESPIRAS 3.0 6.8 10.6 mm
COMPRIMENTO TOTAL 100 115 130
mm
Reduzir Espiras
ESFORCO DE COMPRESSAO M'AX. 4595 5298 6001 Kgf
CURSO 12 27 42 mm
COMPRIMENTO SOLIDO 88.0 mm
COMPRIMENTO ARAME 1335 mm
PESO 3.8 Kg
155
5
###
KL 1
8375 16 T 352.406
11 499
14 624 ANGULO ENTRE ESPIRAS 5 0 6 0 7 0
16 749 PASSO 19.0 22.8 26.6
19 874 DISTANCIA ENTRE ESPIRAS 3.0 6.8 10.6
22 999 COMPRIMENTO TOTAL 100 115 130
24 ###
27 ###
Kg
53
curso
mm
85
D H M automacao ltda
MOLA HELICOIDAL COMPRESSAO
Por Jolciney Sampaio
R = d
4 * G
D3 *n*8
1 5 8 11 14 16 19 22 24 27
