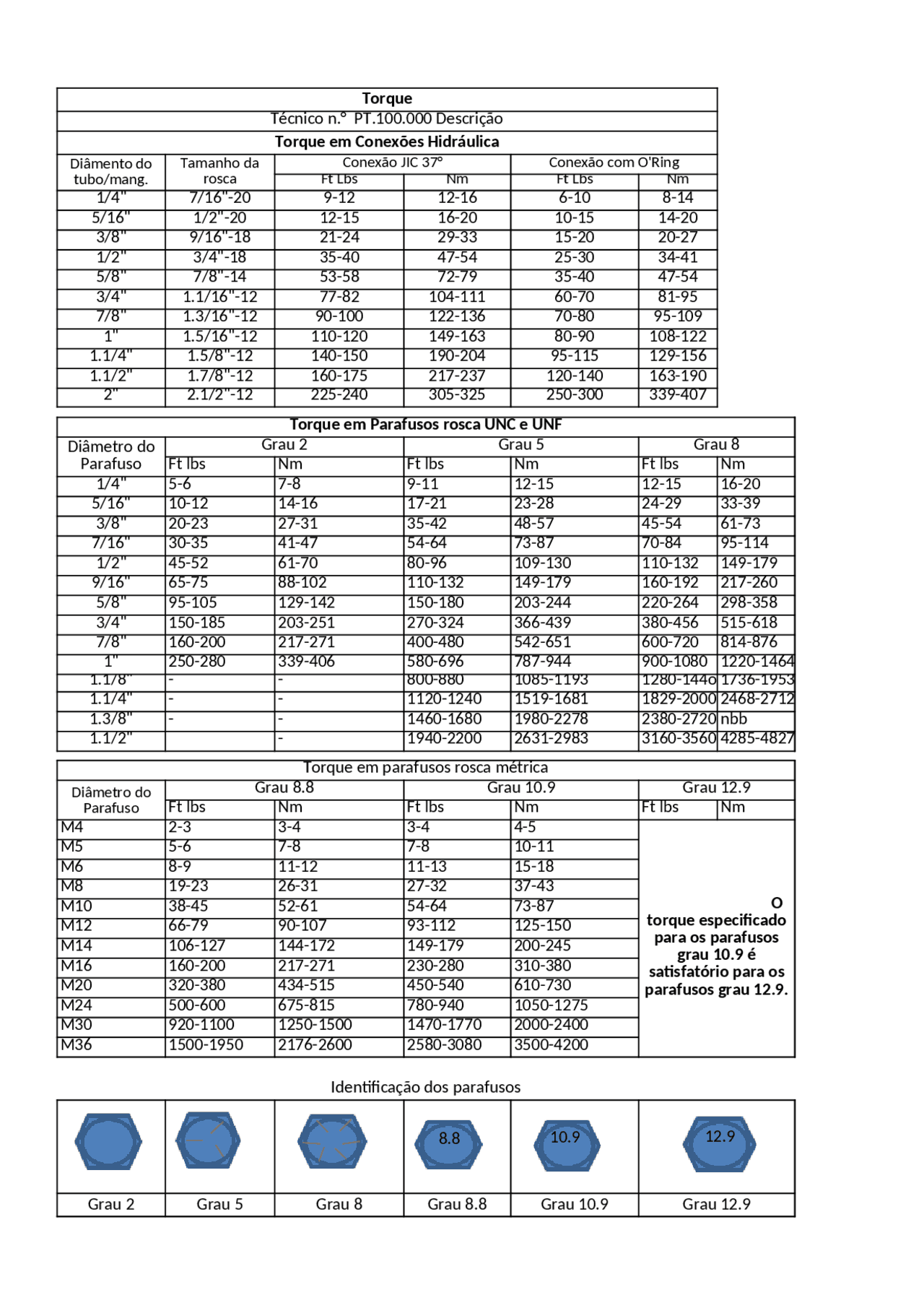

Torque
Técnico n.° PT.100.000 Descrição
Torque em Conexões Hidráulica
Conexão JIC 37° Conexão com O'Ring
Ft Lbs Nm Ft Lbs Nm
1/4" 7/16"-20 9-12 12-16 6-10 8-14
5/16" 1/2"-20 12-15 16-20 10-15 14-20
3/8" 9/16"-18 21-24 29-33 15-20 20-27
1/2" 3/4"-18 35-40 47-54 25-30 34-41
5/8" 7/8"-14 53-58 72-79 35-40 47-54
3/4" 1.1/16"-12 77-82 104-111 60-70 81-95
7/8" 1.3/16"-12 90-100 122-136 70-80 95-109
1" 1.5/16"-12 110-120 149-163 80-90 108-122
1.1/4" 1.5/8"-12 140-150 190-204 95-115 129-156
1.1/2" 1.7/8"-12 160-175 217-237 120-140 163-190
2" 2.1/2"-12 225-240 305-325 250-300 339-407
Torque em Parafusos rosca UNC e UNF
Grau 2 Grau 5 Grau 8
Ft lbs Nm Ft lbs Nm Ft lbs Nm
1/4" 5-6 7-8 9-11 12-15 12-15 16-20
5/16" 10-12 14-16 17-21 23-28 24-29 33-39
3/8" 20-23 27-31 35-42 48-57 45-54 61-73
7/16" 30-35 41-47 54-64 73-87 70-84 95-114
1/2" 45-52 61-70 80-96 109-130 110-132 149-179
9/16" 65-75 88-102 110-132 149-179 160-192 217-260
5/8" 95-105 129-142 150-180 203-244 220-264 298-358
3/4" 150-185 203-251 270-324 366-439 380-456 515-618
7/8" 160-200 217-271 400-480 542-651 600-720 814-876
1" 250-280 339-406 580-696 787-944 900-1080
1220-1464
1.1/8" - - 800-880 1085-1193
1280-144o
1736-1953
1.1/4" - - 1120-1240 1519-1681
1829-2000
2468-2712
1.3/8" - - 1460-1680 1980-2278
2380-2720
nbb
1.1/2" - 1940-2200 2631-2983
3160-3560
4285-4827
Torque em parafusos rosca métrica
Grau 8.8 Grau 10.9 Grau 12.9
Ft lbs Nm Ft lbs Nm Ft lbs Nm
M4 2-3 3-4 3-4 4-5
M5 5-6 7-8 7-8 10-11
M6 8-9 11-12 11-13 15-18
M8 19-23 26-31 27-32 37-43
M10 38-45 52-61 54-64 73-87
M12 66-79 90-107 93-112 125-150
M14 106-127 144-172 149-179 200-245
M16 160-200 217-271 230-280 310-380
M20 320-380 434-515 450-540 610-730
M24 500-600 675-815 780-940 1050-1275
M30 920-1100 1250-1500 1470-1770 2000-2400
M36 1500-1950 2176-2600 2580-3080 3500-4200
Identificação dos parafusos
Grau 2 Grau 5 Grau 8 Grau 8.8 Grau 10.9 Grau 12.9
Diâmento do
tubo/mang.
Tamanho da
rosca
Diâmetro do
Parafuso
Diâmetro do
Parafuso
O
torque especificado
para os parafusos
grau 10.9 é
satisfatório para os
parafusos grau 12.9.
12.9
10.9
8.8
