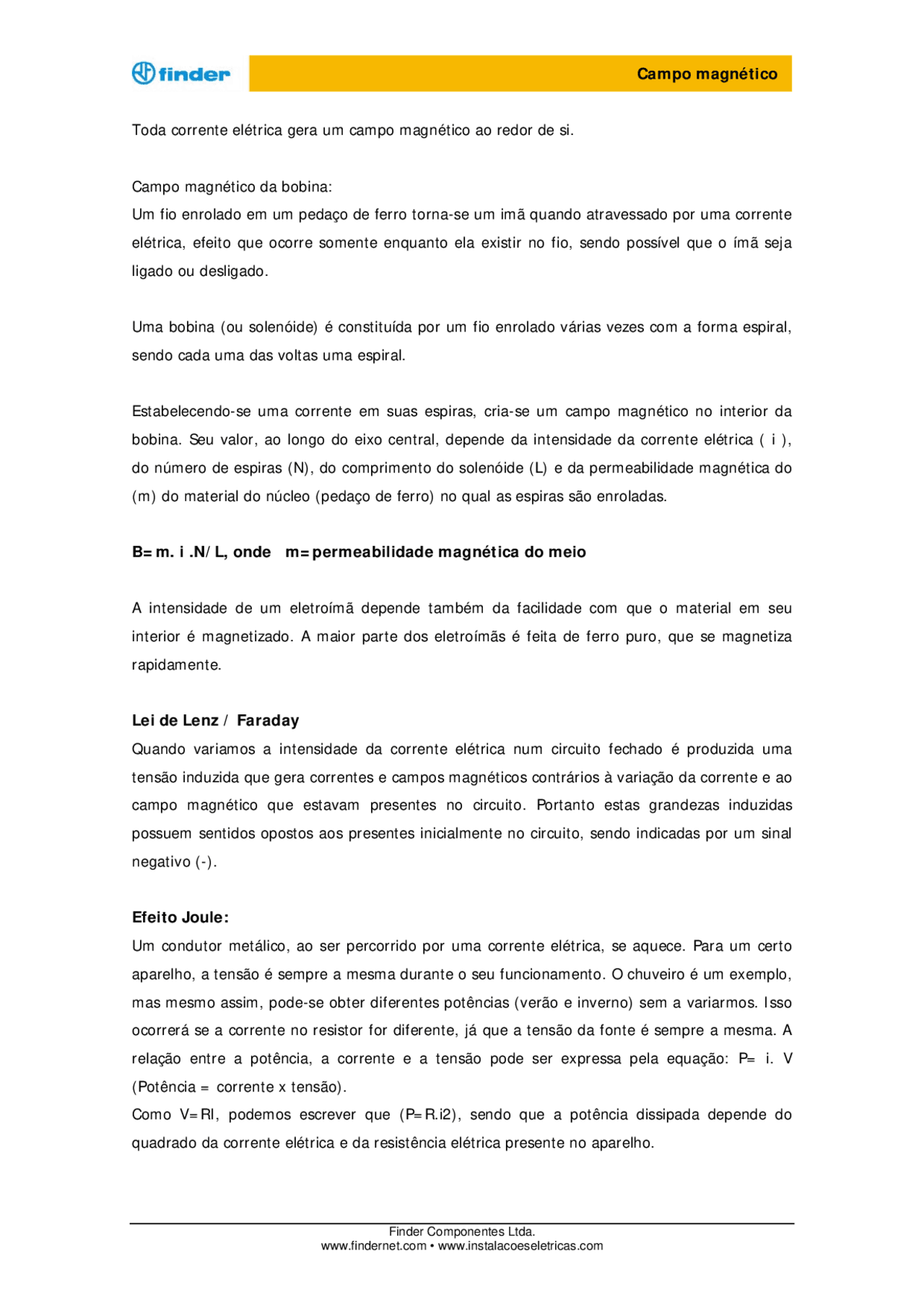

Campo magnético
Toda corrente elétrica gera um campo magnético ao redor de si.
Campo magnético da bobina:
Um fio enrolado em um pedaço de ferro torna-se um imã quando atravessado por uma corrente
elétrica, efeito que ocorre somente enquanto ela existir no fio, sendo possível que o ímã seja
ligado ou desligado.
Uma bobina (ou solenóide) é constituída por um fio enrolado várias vezes com a forma espiral,
sendo cada uma das voltas uma espiral.
Estabelecendo-se uma corrente em suas espiras, cria-se um campo magnético no interior da
bobina. Seu valor, ao longo do eixo central, depende da intensidade da corrente elétrica ( i ),
do número de espiras (N), do comprimento do solenóide (L) e da permeabilidade magnética do
(m) do material do núcleo (pedaço de ferro) no qual as espiras são enroladas.
B=m. i .N/L, onde m=permeabilidade magnética do meio
A intensidade de um eletroímã depende também da facilidade com que o material em seu
interior é magnetizado. A maior parte dos eletroímãs é feita de ferro puro, que se magnetiza
rapidamente.
Lei de Lenz / Faraday
Quando variamos a intensidade da corrente elétrica num circuito fechado é produzida uma
tensão induzida que gera correntes e campos magnéticos contrários à variação da corrente e ao
campo magnético que estavam presentes no circuito. Portanto estas grandezas induzidas
possuem sentidos opostos aos presentes inicialmente no circuito, sendo indicadas por um sinal
negativo (-).
Efeito Joule:
Um condutor metálico, ao ser percorrido por uma corrente elétrica, se aquece. Para um certo
aparelho, a tensão é sempre a mesma durante o seu funcionamento. O chuveiro é um exemplo,
mas mesmo assim, pode-se obter diferentes potências (verão e inverno) sem a variarmos. Isso
ocorrerá se a corrente no resistor for diferente, já que a tensão da fonte é sempre a mesma. A
relação entre a potência, a corrente e a tensão pode ser expressa pela equação: P= i. V
(Potência = corrente x tensão).
Como V=RI, podemos escrever que (P=R.i2), sendo que a potência dissipada depende do
quadrado da corrente elétrica e da resistência elétrica presente no aparelho.
