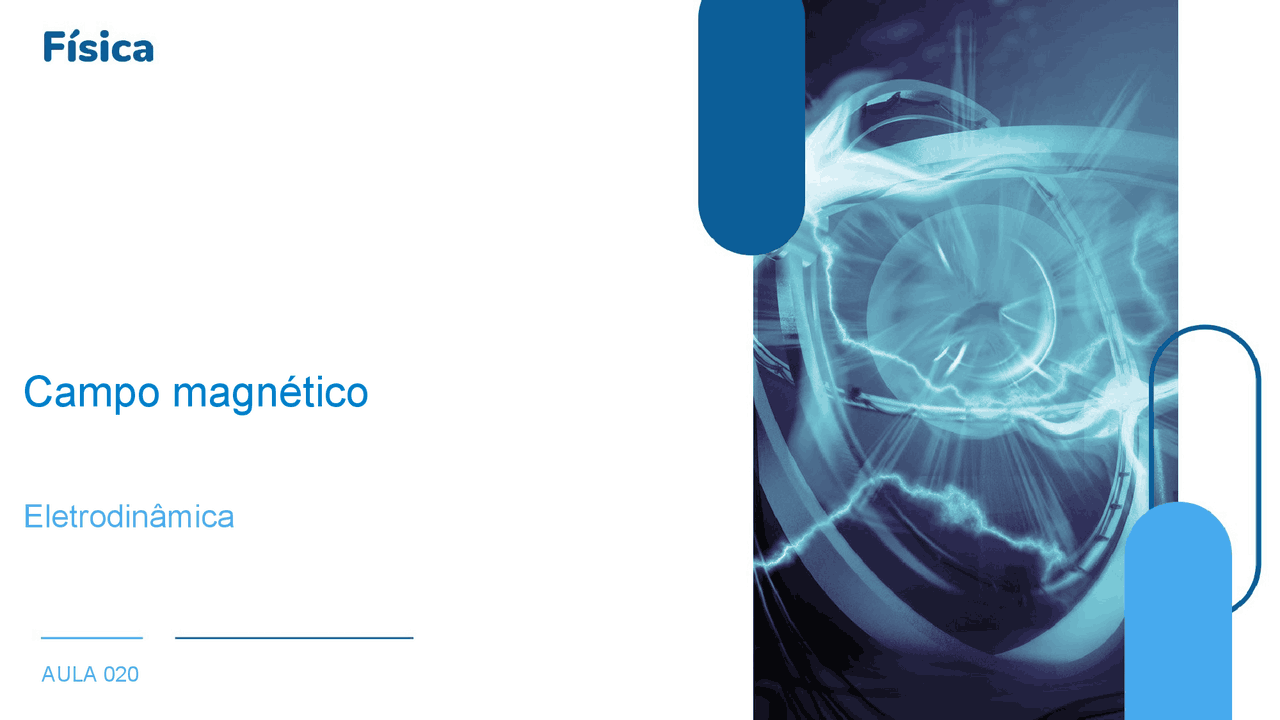

Campo magnético

Eletrodinâmica

AULA 020

o exemplo mais comum desses materiais é o ferro

EXEMPLO 03

Qualquer material que tenha a propriedade de atrair certos materiais metálicos é denominado ímã.

ÍMÃ 02

Magnetismo é a força de atração que existe entre o ímã e determinadas substâncias.

DEFINIÇÃO 01

HISTÓRIA 05

Surgimento do eletromagnetismo.

APARELHOS 04

Os mais diversos aparelhos e equipamentos eletroeletrônicos - fones de ouvido e caixas acústicas, fornos de micro-ondas, discos rígidos de computadores, motores etc.

Magnetismo

A magnetita é um óxido de ferro que apresenta um forte magnetismo

MAGNETITA

Importante minério de ferro

IMPORTÂNCIA

Fe 3 O 4

FÓRMULA QUIMICA

Magnetismo

Ele é explicado pelo campo magnético.

ELETROMAGNETISMO

O Eletromagnetismo estuda o conjunto de fenômenos que dizem respeito à interação entre eletricidade e magnetismo

ELETROMAGNETISMO

Michael Faraday (1791-1867) descobriu os efeitos elétricos produzidos pelo magnetismo

Origem

C

ELETROMAGNETISMO

O ímã

A indicação dos polos de um

ímã pode ser determinada pelos

polos geográficos: se um ímã

puder mover-se livremente, a

extremidade que apontar para o

polo norte geográfico é o polo

norte do ímã e a extremidade

oposta é o sul.

Propriedades do ímã

O ímã atrai materiais ferromagnéticos e

essa atração é mais intensa em partes

específicas do ímã, próximas aos polos.

Atração e repulsão

Propriedades do ímã

Linhas de campo magnético

Linhas de campo em torno de um ímã em forma de barra. Se colocarmos uma agulha de

bússola num ponto qualquer do espaço, ela se alinhará com a tangente à linha de força,

naquele ponto.

Propriedades do ímã

Linhas de campo em torno de um ímã em forma de barra. Se colocarmos uma agulha de

bússola num ponto qualquer do espaço, ela se alinhará com a tangente à linha de força,

naquele ponto.

O campo magnético terrestre

NORTE MAGNETICO SUL GEOGRAFICO

NORTE GEOGRAFICO^ SUL MAGNETICO

Campo magnético gerado por corrente elétrica

Constante de proporcionalidade μ 0 : conhecida como permeabilidade

magnética do vácuo, vale 4.^ 10 -7^ T.^ m/A.

[A] Linhas de campo em torno de um fio reto, vistas em perspectiva – são circunferências concêntricas centradas no fio. Quanto mais próximo do fio, maior a intensidade do campo. [B] Vista no plano da situação anterior. Nesse caso, são utilizadas convenções para representar os vetores entrando e saindo do plano do papel.

Para representar as linhas perpendiculares ao plano do papel, usamos os símbolos ☉ para as que saem do papel e  para as que entram.

 B  B

Campo de um fio retilíneo

B =

μ 0 ∙i

2π∙r

Bobina chata

B =

μ 0 ∙N∙i

Uma bobina chata é uma coleção de espiras circulares, coladas umas sobre as outras.

Campo magnético gerado por corrente elétrica

Campo magnético gerado por corrente elétrica

Campo no interior de um solenoide

Se o solenoide for suficientemente longo, o campo magnético em seu interior é

praticamente uniforme.

As linhas de campo magnético estão em azul, praticamente paralelas no interior do solenoide. Nessa região, vale a expressão definida anteriormente. O solenoide simula um ímã com a polaridade norte-sul.

B =

μ 0 ∙N∙i

L

Observe a regra da mão direita abaixo. Utilizando-a

qual é o desenho correto do campo magnético?

A) B)

Resolução

OBRIGADO!
