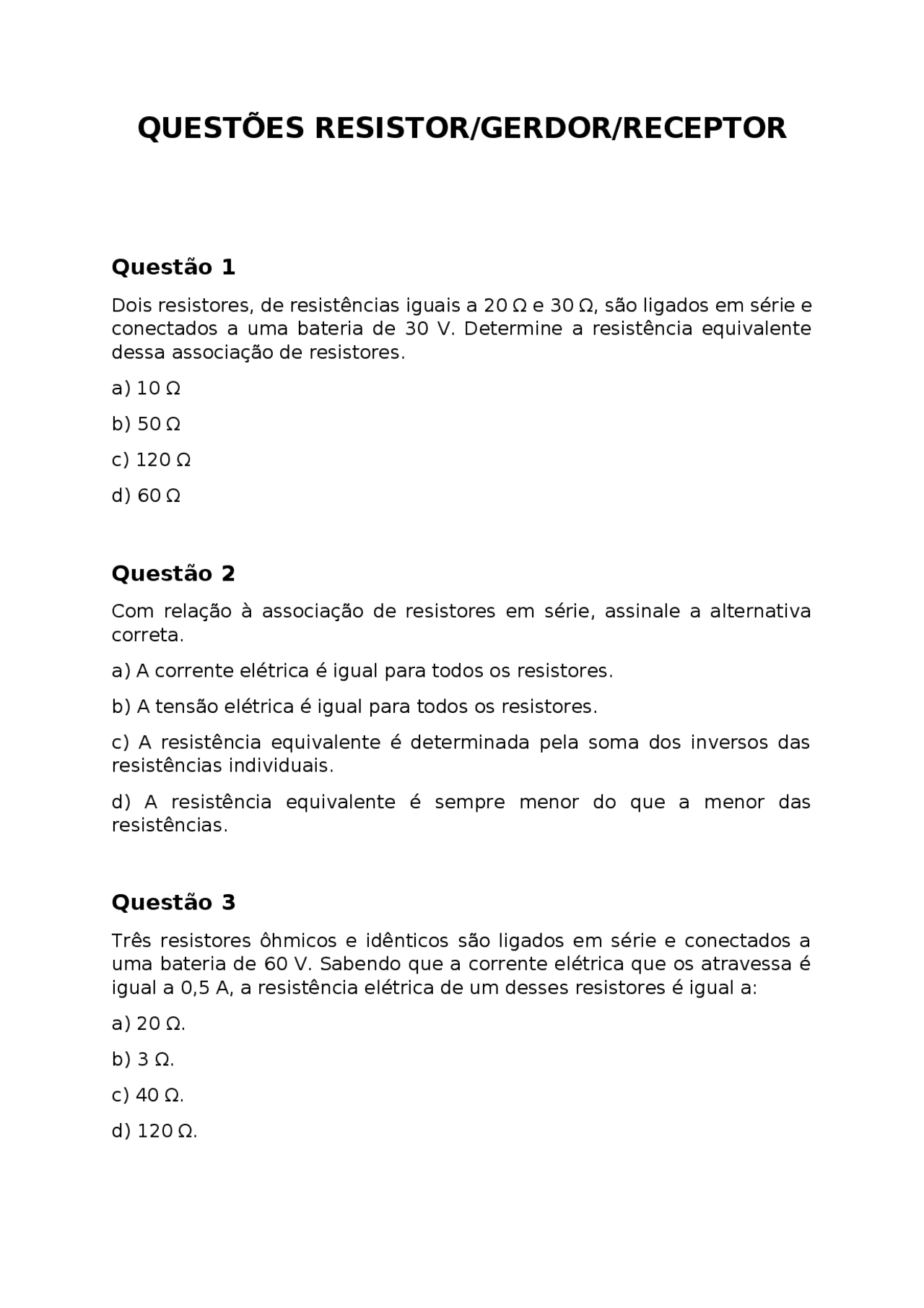

QUESTÕES RESISTOR/GERDOR/RECEPTOR
Questão 1
Dois resistores, de resistências iguais a 20 Ω e 30 Ω, são ligados em série e conectados a uma bateria de 30 V. Determine a resistência equivalente dessa associação de resistores. a) 10 Ω b) 50 Ω c) 120 Ω d) 60 Ω
Questão 2
Com relação à associação de resistores em série, assinale a alternativa correta. a) A corrente elétrica é igual para todos os resistores. b) A tensão elétrica é igual para todos os resistores. c) A resistência equivalente é determinada pela soma dos inversos das resistências individuais. d) A resistência equivalente é sempre menor do que a menor das resistências.
Questão 3
Três resistores ôhmicos e idênticos são ligados em série e conectados a uma bateria de 60 V. Sabendo que a corrente elétrica que os atravessa é igual a 0,5 A, a resistência elétrica de um desses resistores é igual a: a) 20 Ω. b) 3 Ω. c) 40 Ω. d) 120 Ω.
Questão 4
Em um ramo de um circuito, há 10 resistores ôhmicos ligados em série. Sabendo-se que a corrente elétrica que passa no primeiro dos resistores é igual a 10 A, a corrente elétrica que passa através do último resistor da associação será igual a: a) 0,1 A. b) 100 A. c) 1 A. d) 10 A.
Questão 5
Analise as afirmações a seguir, referentes a um circuito contendo três resistores de resistências diferentes, associados em paralelo e submetidos a uma certa diferença de potencial, verificando se são verdadeiras ou falsas. I - A resistência do resistor equivalente é menor do que a menor das resistências dos resistores do conjunto; II - A corrente elétrica é menor no resistor de maior resistência; III - A potência elétrica dissipada é maior no resistor de maior resistência; A sequência correta é: a) F, V, F b) V, V, F c) V, F, F d) F, F, V e) V, V, V
Questão 6
Três resistores idênticos de R = 30Ω estão ligados em paralelo com uma bateria de 12V. Pode-se afirmar que a resistência equivalente do circuito é de a) Req = 10Ω, e a corrente é 1,2 A. b) Req = 20Ω, e a corrente é 0,6 A.
Questão 9
Entre os pontos A e B do circuito abaixo é aplicada uma ddp de 60V. a. Determine a intensidade de corrente no resistor de 10 Ω. b. Qual é a ddp entre os extremos do resistor de 6 Ω?
Questão 10
Uma corrente de 0,10A passa pelo resistor de 25Ω, conforme indicado na figura abaixo. Qual é a corrente que passa pelo resistor de 80 Ω?
Questão 11
Determine a resistência equivalente do seguinte circuito:
Questão 12
Comumente denomina-se gerador qualquer aparelho no qual a energia química, mecânica ou de outra natureza é transformada em energia elétrica. A curva característica é o gráfico que relaciona a intensidade de corrente i no gerador com a diferença de potencial (ddp) U entre seus terminais. Considerando que o gráfico a seguir representa a curva característica de um gerador hipotético, qual a intensidade da corrente de curto-circuito desse gerador?
Questão 15
Qual será a resistência interna para um gerador que possui fem igual a 50 V e rendimento de 60 % quando percorrido por uma corrente de 2,5 A? a) 8 Ω b) 4 Ω c) 2 Ω d) 16 Ω e) 20 Ω
Questão 16
Quando um gerador de força eletromotriz 12V é ligado a um resistor R de resistência 5,8Ω uma corrente elétrica i de intensidade 2,0A circula pelo circuito. A resistência interna desse gerador é igual a: a) 0,50Ω b) 0,40Ω c) 0,30Ω d) 0,20Ω e) 0,10Ω
Questão 17
Receptores são dispositivos capazes de: a) elevar a tensão elétrica no circuito por meio da aplicação de uma força eletromotriz. b) consumir parte da energia elétrica do circuito, transformando-a em calor, em razão do efeito Joule. c) interromper o fluxo de corrente elétrica. d) armazenar cargas elétricas. e) consumir energia elétrica, transformando-a em outras formas de energia.
