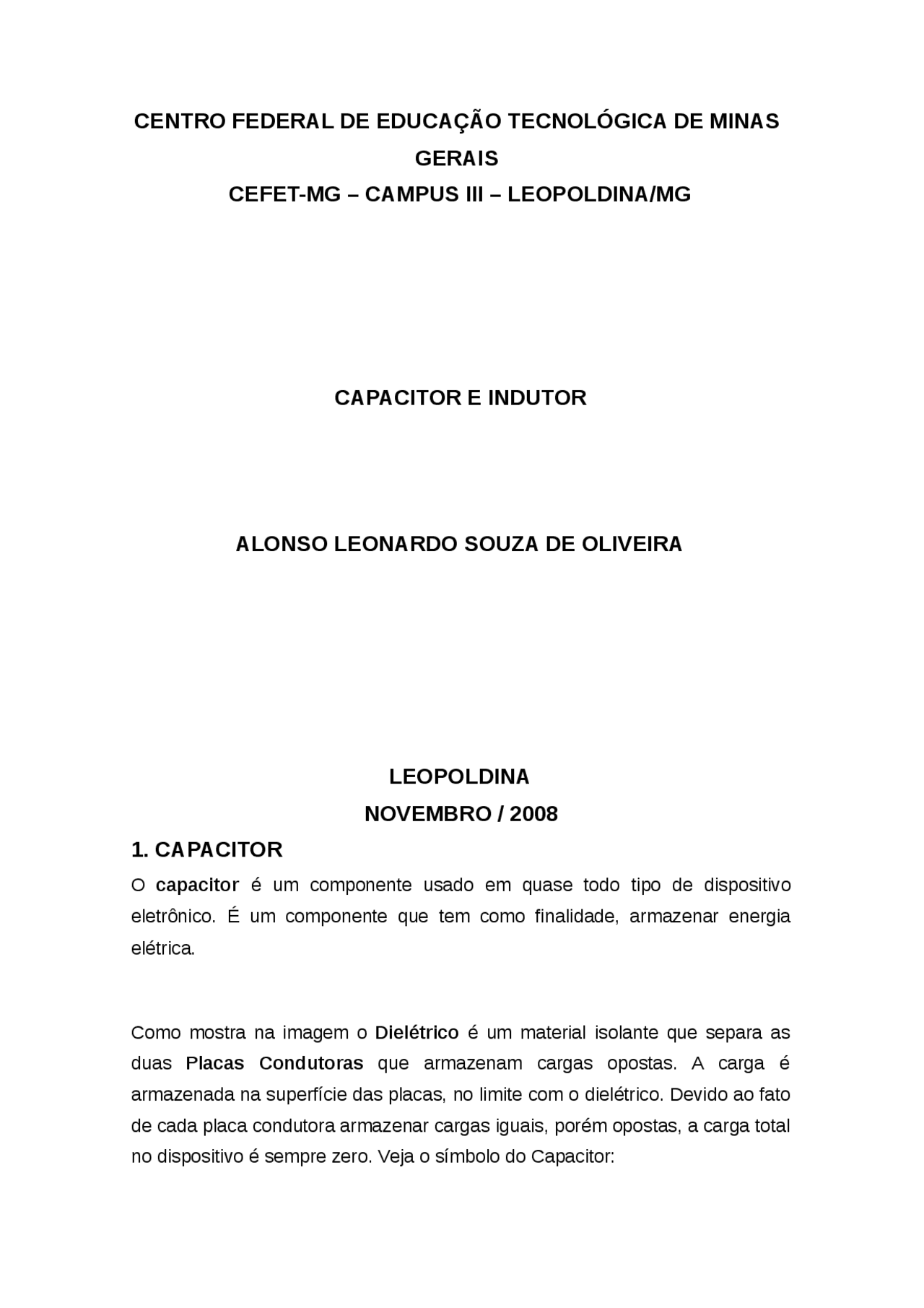

CENTRO FEDERAL DE EDUCAÇÃO TECNOLÓGICA DE MINAS
GERAIS
CEFET-MG – CAMPUS III – LEOPOLDINA/MG
CAPACITOR E INDUTOR
ALONSO LEONARDO SOUZA DE OLIVEIRA
LEOPOLDINA
NOVEMBRO / 2008
1. CAPACITOR
O capacitor é um componente usado em quase todo tipo de dispositivo eletrônico. É um componente que tem como finalidade, armazenar energia elétrica.
Como mostra na imagem o Dielétrico é um material isolante que separa as duas Placas Condutoras que armazenam cargas opostas. A carga é armazenada na superfície das placas, no limite com o dielétrico. Devido ao fato de cada placa condutora armazenar cargas iguais, porém opostas, a carga total no dispositivo é sempre zero. Veja o símbolo do Capacitor:
1.. Capacitância (C)
É a capacidade que o capacitor apresenta de armazenar mais ou menos cargas elétricas por unidade de tensão.
Onde: C: Farad (F) Q: Coulomb (C) V: Tensão (Volts)
Obs.: 1 μF = 10 1 nF = 10 1 pF = 10
Um capacitor quando percorrido por uma corrente elétrica alternada, oferece uma oposição à passagem da mesma, denominada reatância capacitiva.
Onde: X C: Ohms (Ω) f: Hertz (Hz) C: Farad (F)
- Capacitor Descarregado i(t) = MÁXIMA
- Capacitor Carregado i(t) = NULA
1.. Indutância (L)
Parâmetro que relaciona esse efeito do campo magnético com a corrente que o produziu. A unidade da Indutância é o Henry (H). Um Indutor quando percorrido por uma corrente elétrica alternada, ocorre uma oposição a passagem da mesma, encosta por campo magnético, denominada reatância indutiva.
Onde XL é a reatância indutiva medida em Ohms (medida de resistência), ω é a freqüência angular, f é a freqüência em hertz, e L é a indutância. Em t=0, a chave S no circuito é fechada, com o indutor desenergizado então começa assim uma passagem na corrente elétrica I pelo circuito, originando assim um campo magnético que induz uma tensão E no indutor. Como mostra na imagem abaixo:
Logo concluímos que um indutor se opõe à passagem de uma corrente alternada (se opõe à variação de uma corrente) e que a corrente está atrasada em relação à tensão.
2. REFERÊNCIAS
http://www.guiadohardware.net/termos/capacitor-eletrolitico
http://aprender.unb.br/mod/glossary/print.php? id=33698&mode=&hook=ALL&sortkey=&sortorder=&offset=
GUSSOW, Milton, Eletricidade Básica.
