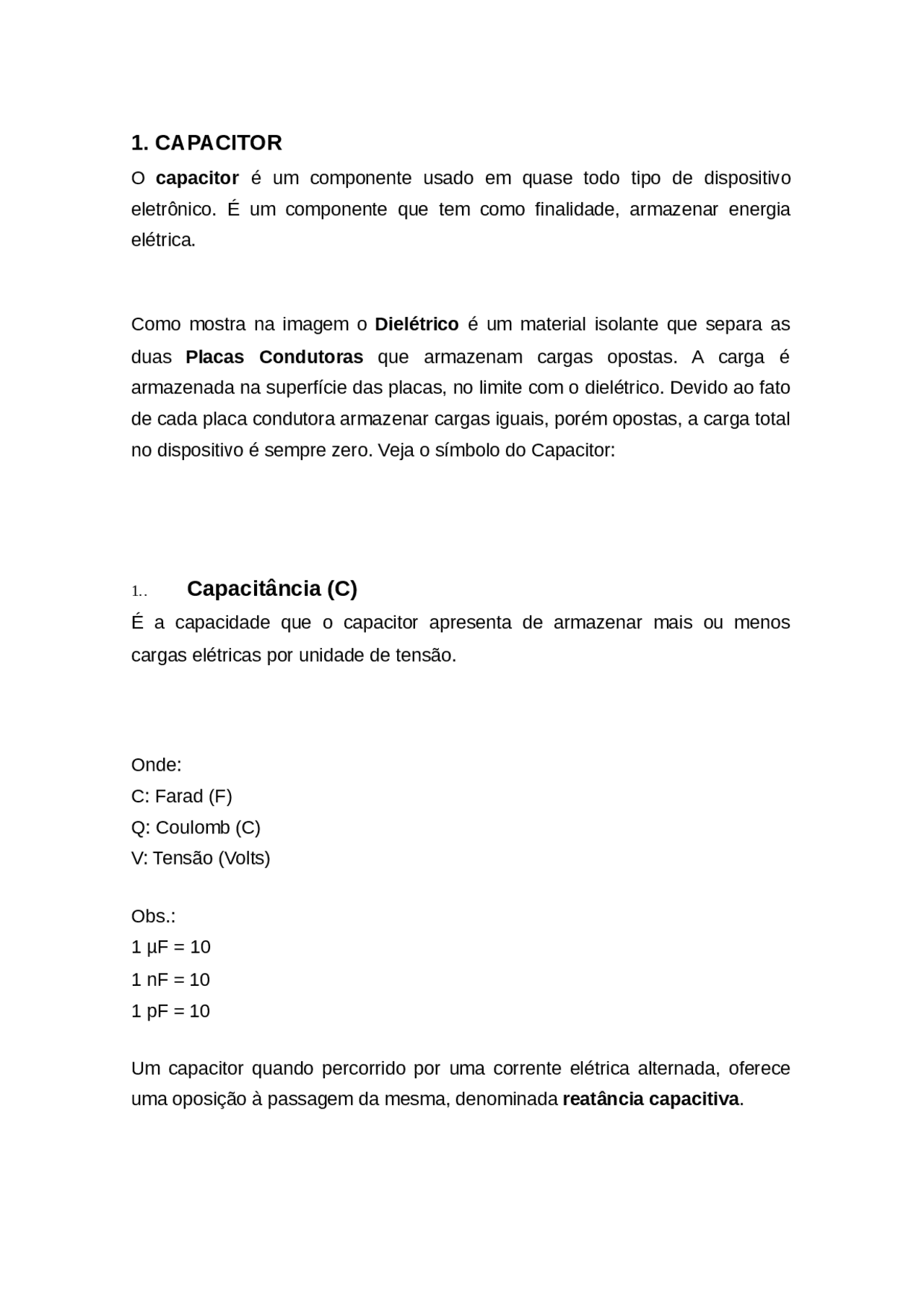

1. CAPACITOR
O capacitor é um componente usado em quase todo tipo de dispositivo eletrônico. É um componente que tem como finalidade, armazenar energia elétrica.
Como mostra na imagem o Dielétrico é um material isolante que separa as duas Placas Condutoras que armazenam cargas opostas. A carga é armazenada na superfície das placas, no limite com o dielétrico. Devido ao fato de cada placa condutora armazenar cargas iguais, porém opostas, a carga total no dispositivo é sempre zero. Veja o símbolo do Capacitor:
1.. Capacitância (C)
É a capacidade que o capacitor apresenta de armazenar mais ou menos cargas elétricas por unidade de tensão.
Onde: C: Farad (F) Q: Coulomb (C) V: Tensão (Volts)
Obs.: 1 μF = 10 1 nF = 10 1 pF = 10
Um capacitor quando percorrido por uma corrente elétrica alternada, oferece uma oposição à passagem da mesma, denominada reatância capacitiva.
Onde: X C: Ohms (Ω) f: Hertz (Hz) C: Farad (F)
- Capacitor Descarregado i(t) = MÁXIMA
- Capacitor Carregado i(t) = NULA
Os tipos de capacitores comercialmente disponíveis diferem basicamente pelo material do dielétrico e das placas condutoras e da forma construtiva. São dadas informações resumidas sobre alguns tipos comuns usados em eletrônica. Certamente não listamos todos os tipos.
Cerâmica : A constante dielétrica é alta, permitindo valores relativamente altos em pequenos volumes. Características boas para altas freqüências. Os elementos podem ter forma de disco ou outras e podem ser apenas um conjunto ou vários empilhados. Em geral disponível em valores de 1 pF a 2,2 μF e tensões até 6 kV.
Eletrolítico : é um tipo de capacitor que possui polaridade, ou seja, não funciona corretamente se for invertido. Se a polaridade for invertida dá-se inicio à destruição da camada de óxido, fazendo o capacitor entrar em curto-circuito. Nos capacitores eletrolíticos, uma inversão de polaridade é extremamente perigosa, visto que, a reação interna gera vapores que acabavam por destruir o capacitor através de uma explosão ou, rompimento da carcaça.
2. REFERÊNCIAS
http://www.guiadohardware.net/termos/capacitor-eletrolitico
http://aprender.unb.br/mod/glossary/print.php? id=33698&mode=&hook=ALL&sortkey=&sortorder=&offset=
GUSSOW, Milton, Eletricidade Básica.
