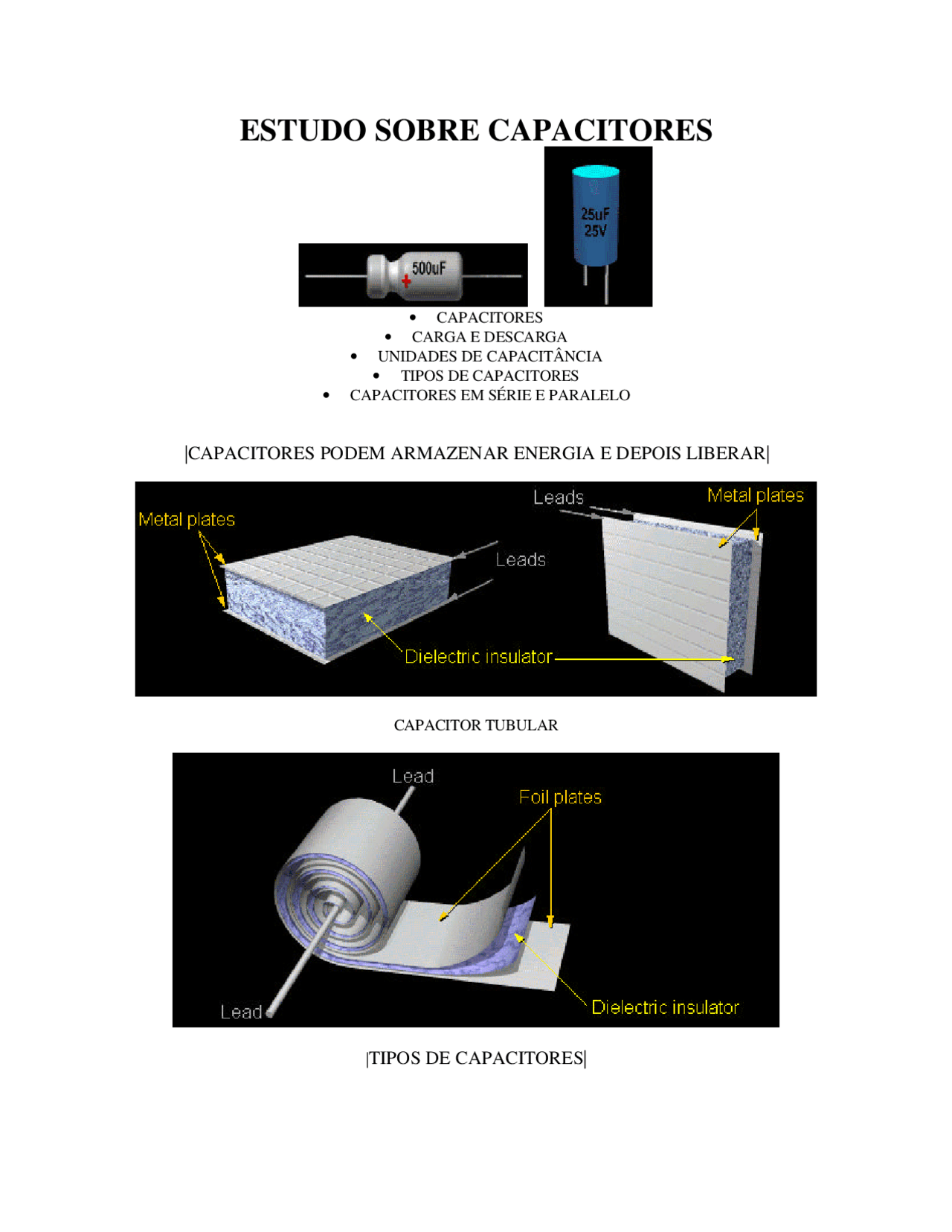

ESTUDO SOBRE CAPACITORES
• CAPACITORES
• CARGA E DESCARGA
• UNIDADES DE CAPACITÂNCIA
• TIPOS DE CAPACITORES
• CAPACITORES EM SÉRIE E PARALELO
|CAPACITORES PODEM ARMAZENAR ENERGIA E DEPOIS LIBERAR|
CAPACITOR TUBULAR
|TIPOS DE CAPACITORES|
|CARGA E DESCARGA|
CARGA DO CAPACITOR
DECARGA DO CAPACITOR
ABRINDO A CHAVE
|FATORES QUE AFETAM A CAPACITÂNCIA|
MAIOR A PLACA MAIOR A CAPACITANCIA
MAIS DISTANTE A PLACA, MENOR A CAPACITÂNCIA
O MATERIA UTILIZADO INFLUENCIA NA CAPACITANCIA
|CONSTRUÇÃO DE UM CAPACITOR ELETROLÍTICO|
ALGUNS CAPACITORES
DESCARGA
|ASSOCIAÇÃO DE CAPACITORES|
CAPACITORES EM SÉRIE SE DIVIDEM (CONTRÁRIO DA ASSOCIAÇÃO DE
RESISTORES)
CAPACITORES EM PARALELO SE SOMAM (CONTRÁRIO DA ASSOCIAÇÃO DE
RESISTORES)
EQUAÇÃO DA ASSOCIAÇÃO EM SÉRIE
1/CT=1/C1+1/C2+1/CN OU
EQUAÇÃO DA ASSOCIAÇÃO EM PARALELO
CT=C1+C2+CN
105 = 1u
QUANTO AOS CAPACITORES COM VALORES COM PONTO DECIMAL, ELES
ESTÃO EM u
.0047 = 4n
.047 = 47n
.47 = 470n
.001 = 1n
.01= 10n
.1 = 100n
Outras combinações
.1u or 0.1mfd or 0.1 or .1 = 100n
.01u or 0.01mfd or 0.01 or .01 or 01 = 10n
.001u or 0.001mfd or 0.001 or .001 or 001 = 1n
MEDINDO CAPACITORES SMD
ELES SÓ PODEM SER MEDIDOS UTILIZANDO UM CAPACÍMETRO.
MEDINDO CAPACITORES ELTROLÍTICOS
O VALOR DO CAPACITOR ESTÁ EXPLICITO NO CAPACITOR.
VALORES DE CAPACITORES NO MERCADO
A PARTIR DO VALOR DO CAPACITOR, ACHE A CÓDIGO DE
IDENTIFICAÇÃO
A RELAÇÃO TENSÃO X CORRENTE
ANALOGIA COM TANQUE DE GAS
CARGA E DESCARGA CAPACITOR EM CORRENTE A/C
