INTRODUÇÃO
Com a evolução cada vez mais rá-
pida da tecnologia , todos os setores
(indústria, comércio, dentre outros)
tendem a procurar uma maneira de
otimizar a relação custo/benefício de
seus produtos. Este pensamento tam-
bém passa pelas pessoas que lidam
principalmente com a eletrônica.
Um dos avanços consideráveis é
a utilização de circuitos integrados
multifuncionais que, além de substi-
tuir vários outros componentes (o que
faz com que se ganhe tempo e espa-
ço físico nos circuitos), têm uma res-
posta muito mais satisfatória. Neste
caso usaremos como base deste pro-
jeto um microcontrolador , um integra-
do hoje muito utilizado em diversas
aplicações devido aos fatores já cita-
dos acima, além da sua versatilida-
de, pois permite que possam ser fei-
tas algumas alterações no projeto
apenas através de software, deixan-
do a parte de hardware intacta.
O MICROCONTROLADOR
PIC16F84
Como já foi dito anteriormente, o
circuito deste artigo trabalha com um
microcontrolador PIC (no caso o
PIC16F84), pois ele é um dos mais
baratos da família Microchip.
Este componente dispõe de 18
pinos com 13 portas que podem ser
usadas como entradas ou saídas , di-
vididas em “port A” (identificadas de
RA0 à RA4), e “port B” ( identificadas
de RB0 à RB7); além de ter 4 inter-
rupções disponíveis (TMR0, mudan-
ça de estado, EEPROM e externa),
sendo que esta última é a interrupção
empregada neste projeto.
O PIC16F84 utiliza memória do
tipo FLASH, que permite que sejam
feitas várias vezes gravações no mes-
mo chip sem ter que apagá-lo por meio
de luz ultravioleta, como nos
microcontroladores ditos “de janela”;
além de uma memória EEPROM in-
terna não volátil.
Neste microcontrolador é usa-
da uma programação em 14 bits e
tem como base para programação 35
instruções.

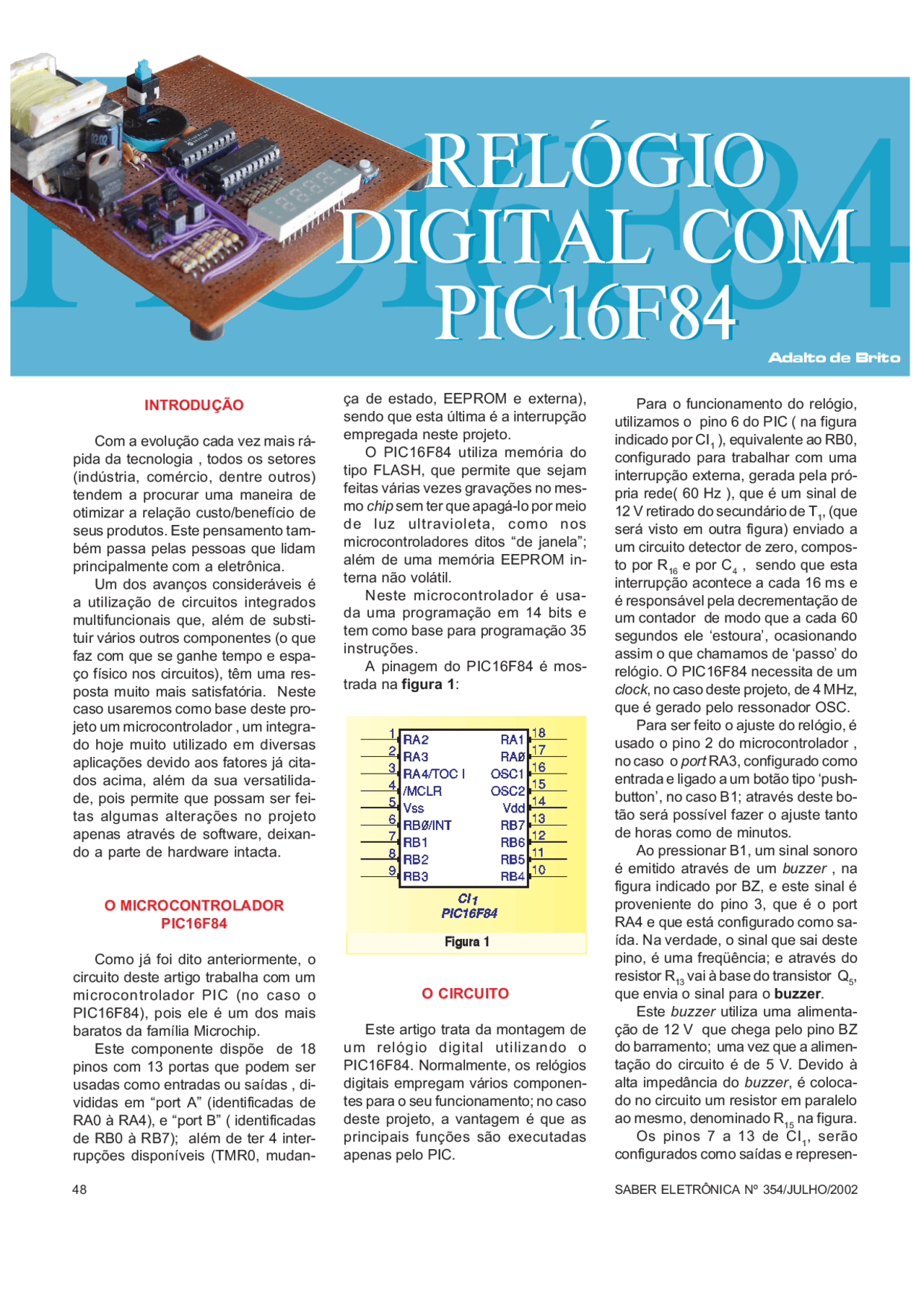

A pinagem do PIC16F84 é mos-
trada na figura 1:
Para o funcionamento do relógio,
utilizamos o pino 6 do PIC ( na figura
indicado por CI1 ), equivalente ao RB0,
configurado para trabalhar com uma
interrupção externa, gerada pela pró-
pria rede( 60 Hz ), que é um sinal de
12 V retirado do secundário de T1, (que
será visto em outra figura) enviado a
um circuito detector de zero, compos-
to por R16 e por C4 , sendo que esta
interrupção acontece a cada 16 ms e
é responsável pela decrementação de
um contador de modo que a cada 60
segundos ele ‘estoura’, ocasionando
assim o que chamamos de ‘passo’ do
relógio. O PIC16F84 necessita de um
clock, no caso deste projeto, de 4 MHz,
que é gerado pelo ressonador OSC.
Para ser feito o ajuste do relógio, é
usado o pino 2 do microcontrolador ,
no caso o port RA3, configurado como
entrada e ligado a um botão tipo ‘push-
button’, no caso B1; através deste bo-
tão será possível fazer o ajuste tanto
de horas como de minutos.
Ao pressionar B1, um sinal sonoro
é emitido através de um buzzer , na
figura indicado por BZ, e este sinal é
proveniente do pino 3, que é o port
RA4 e que está configurado como sa-
ída. Na verdade, o sinal que sai deste
pino, é uma freqüência; e através do
resistor R13 vai à base do transistor Q5,
que envia o sinal para o buzzer.
Este buzzer utiliza uma alimenta-
ção de 12 V que chega pelo pino BZ
do barramento; uma vez que a alimen-
tação do circuito é de 5 V. Devido à
alta impedância do buzzer, é coloca-
do no circuito um resistor em paralelo
ao mesmo, denominado R15 na figura.
Os pinos 7 a 13 de CI1, serão
configurados como saídas e represen-
