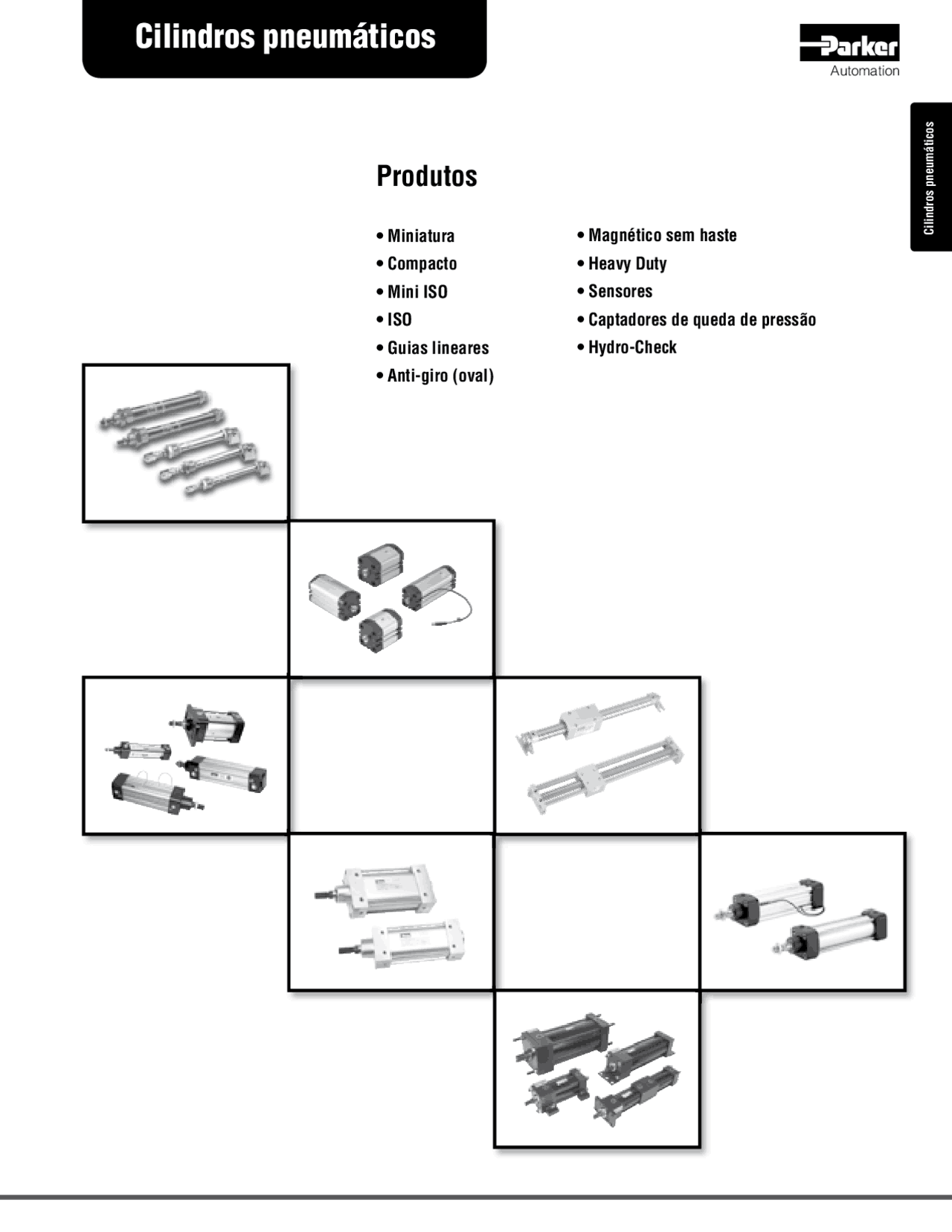

Produtos
**- Miniatura
- Compacto
- Mini ISO
- ISO
- Guias lineares
- Anti-giro (oval)**
Cilindros pneumáticos
Automation
- Magnético sem haste^ **Cilindros pneumáticos
- Heavy Duty
- Sensores
- Captadores de queda de pressão
- Hydro-Check**
Parker Hannifin Ind. Com. Ltda. Jacareí, SP - Brasil
Tabela de seleção
Cilindros pneumáticos
Série Diâmetro do tubo Pressão de Página operação
Tipo Curso
3 00 1/2" Dupla ação Até 10 bar Padrão (máximo 127 mm) 4
Dupla ação 3300 1" Simples ação Até 10 bar Até 800 mm 7 Haste passante
Compacto 12,16, 20, 25, 32, 40, 50, 63, 80 e 100 mm Dupla ação Até 10 bar Padrão (máximo 500 mm) 11 Haste passante
Mini ISO 10, 12, 16, 20 e 25 mm Dupla ação 0 a 10 bar Padrão (máximo 500 mm) Haste passante
ISO P1E 32, 40, 50, 63, 80, 100, 125, 160 e 200 mm Dupla ação Até 10 bar Conforme pedido 9 Haste passante (Máximo 2000 mm)
ISO P1D 32, 40, 50, 63, 80, 100, 125 mm Dupla ação Até 10 bar Conforme pedido 4 Haste passante (Máximo 2000 mm)
Anti-giro 50 e 63 mm Dupla ação com Até 10 bar Conforme pedido 56 êmbolo anti-giro (máximo 300 mm)
P1Z 16, 20 e 32 mm Standard ou 1,8 a 7 bar Conforme pedido 59 guiado (máximo 2000 mm) Simples ação Dupla ação Conforme pedido 3400 1 1/2", 2", 2 1/2", 3 1/4" e 4" Haste passante Até 17 bar 70 Duplex geminado
(máximo 2000 mm)
Duplex contínuo Dupla ação Ø 5", 6" e 8"
35 0 5", 6", 8", 10" e 12" Haste passante até 20 bar^ Conforme pedido 83 Duplex geminado Ø 10" e 12" (máximo 2000 mm) Duplex contínuo até 17 bar
Parker Hannifin Ind. Com. Ltda. Jacareí, SP - Brasil
Gabarito de codificação
- NPT
B G (BSP)
Rosca de alimentação
Opções complementares (omitir quando não houver) L x x x
Valor do prolongamento da haste em mm
Cilindros especiais (sob consulta) E x x x x x
Número conforme registro da engenharia
3 2 0 0 5 0 0 -
Campo obrigatório Campo opcional
Cursos padronizados mm 0013 0025 0038 0051 0076 0102 0127 Cursos fora de padrão (sob consulta)
Cilindros pneumáticos
Miniatura - Série 3200
Pré-lubrificados com graxa Lube-A-Cyl.
Informações técnicas
Cilindros Miniatura - Série 3200
Características técnicas
Diâmetro 1/2"
Tipo Dupla ação
Faixa de pressão Até 10 bar
Faixa de temperatura -10°C a +80°C (NBR)
-10°C a +180°C (FKM)
Materiais
Haste Aço SAE 1045 cromado
Aço inoxidável
Cabeçotes Latão
Vedações FKM e NBR
Camisa do cilindro Latão
Cursos 1/2", 1", 1 1/2", 2", 3", 4" e 5"
Amortecimento Sem
Fluido Ar comprimido filtrado e lubrificado
Tipos de montagem 15 Articulação traseira macho 19 Pescoço
Haste 1 Aço SAE 1045
Ponta lisa 3 Rosca externa - 1/4" - 28 UNF 5
cromado Rosca externa - M6 x 1 2 Ponta lisa Aço inox Rosca externa - 1/4" - 28 UNF 6 Rosca externa - M6 x 1
Vedação
- NBR V FKM
Êmbolo Latão
Parker Hannifin Ind. Com. Ltda. Jacareí, SP - Brasil
Cilindros pneumáticos
Dimensões
Articulação traseira macho
Curso A B (mm) (mm) 1/2" 36,7 81, 1" 49,5 94, 1 1/2" 62,0 106, 2" 74,8 119, 3" 100,2 145, " 125,6 170, 5" 151,0 195,
Pescoço
Curso A B (mm) (mm) 1/2" 49,2 89, 1" 62,0 101, 1 1/2" 74,6 114, 2" 87,3 127, 3" 112,7 152, " 138,0 177, 5" 163,5 203,
Informações adicionais
Forças teóricas (N)
Área efetiva (mm^2 ) Avanço Retorno
Diâmetro da haste (pol.)
Diâmetro do cilindro (pol.) (^) Avanço Retorno
Força teórica a 6 bar (N)
Cilindros pneumáticos
Miniatura - Série 3200 Dimensões
Dimensões em mm
Parker Hannifin Ind. Com. Ltda. Jacareí, SP - Brasil
Cilindros pneumáticos
Dupla ação e haste passante
Campo obrigatório (^) Campo opcional
3 3 0 9 9 0 - -
- Disponível somente para versão dupla ação
Gabarito de codificação
- NPT
B G (BSP)
Rosca de alimentação
Cilindros pneumáticos
Miniatura - Série 3300
Pré-lubrificados com graxa Lube-A-Cyl.
Informações técnicas
Cilindros Miniatura - Série 3300
Características técnicas
Diâmetro 1"
Tipo Dupla ação, simples ação retorno por
mola, haste passante
Faixa de pressão Até 10 bar
Materiais
Haste Aço SAE 1045 cromado
Aço inoxidável
Cabeçotes Latão
Vedações FKM e NBR
Camisa do cilindro Latão
Faixa de temperatura -10°C a +80°C (NBR)
-10°C a +180°C (FKM)
Cursos Até 800 mm (3300 e 3301)
1/2", 1", 1 1/2", 2", 2 1/2" e 3" (3304)
Tipos de montagem 15 Articulação traseira macho *** 19** Pescoço 21 Flange dianteira
Haste e vedação 0 Aço SAE 1045 NBR 1 cromado FKM (^3) Aço inox NBR 4 FKM
Versão 0 Dupla ação 1 Haste passante
Amortecimento Sem
Fluido Ar comprimido filtrado e lubrificado
Haste 0 Ponta lisa 1 Rosca externa - 5 1/6" - 24 UNF 2 Rosca externa - M6 x 1
Curso (mm) Ex.: 0020 = 20 mm
Opções complementares (omitir quando não houver) L x x x
Valor do prolongamento da haste em mm
Cilindros especiais (sob consulta) E x x x x x
Número conforme registro da engenharia
Êmbolo Latão
Parker Hannifin Ind. Com. Ltda. Jacareí, SP - Brasil
87,3 + Curso
35 + Curso
1/8 NPT ou G
17,
9,5 17,
Ø 9,5 28 27 12,
Ø 7, 1-14 UNS
5/16-24 UNF ou M6x
33,
33,9 1/8 NPT ou G
Ø 9,
B
27
Ø 7,
17,
1-14 UNS
33,
12,
5/16-24 UNFou M6x
A
Dimensões
Montagem por articulação traseira macho
Cilindro dupla ação Cilindro simples ação
Curso 1/2" 1" 1 1/2" 2" 2 1/2" 3" A 106,6 119,3 132,0 157,1 169,8 182, B 124,1 136,8 149,5 174,6 187,3 200,
Simples ação retorno por mola Campo obrigatório Campo opcional
3 3 0 4 9 9 0 - -
- NPT
B G (BSP)
Rosca de alimentação
Tipos de montagem 15 Articulação traseira macho 19 Pescoço 21 Flange dianteira
Haste e vedação 0 Aço SAE 1045 NBR 1 cromado FKM (^3) Aço inox NBR 4 FKM
Haste 0 Ponta lisa 1 Rosca externa - 5 1/6" - 24 UNF 2 Rosca externa - M6 x 1
Cursos padronizados mm 0013 0025 0038 0051 0063 0076
Cilindros pneumáticos
Miniatura - Série 3300 Codificação e dimensões
Informações adicionais
Forças teóricas (N)
Área efetiva (mm^2 ) Avanço Retorno
Diâmetro da haste (pol.)
Diâmetro do cilindro (pol.) (^) Avanço Retorno
Força teórica a 6 bar (N)
Opções complementares (omitir quando não houver) L x x x
Valor do prolongamento da haste em mm
Cilindros especiais (sob consulta) E x x x x x
Número conforme registro da engenharia
Dimensões em mm
Parker Hannifin Ind. Com. Ltda. Jacareí, SP - Brasil
Acessórios
Referência: 3300-
Ponteira rosca 5/16" - 24 UNF
Cantoneira
Referência: 30900-
Suporte
Referência: 30911-
Referência: 3300-
Ponteira rosca M6 x 1
Porca
Referência: 30901- 003
Ø 7.
32
35
22
Ø 9.
Cilindros pneumáticos
Miniatura - Série 3300 Acessórios e kit de reparo
Kit de reparo
Versão Material das vedações Referência
3300 dupla ação
NBR 3300- 000
FKM 3300- 001
3304 simples ação curso de NBR 3310- 000 1/2", 1" e 1 1/2" FKM 3310- 001 3304 simples ação curso de NBR 3310- 100 2", 2 1/2" e 3" FKM 3310- 101
3301 haste passante
NBR 3300- 010
FKM 3300- 011
Dimensões em mm
Rosca
1-14 UNS
Rosca
Parker Hannifin Ind. Com. Ltda. Jacareí, SP - Brasil
Cilindros pneumáticos
Cilindros pneumáticos
Compactos - Série P1M
Descrição
Apresentada em uma série versátil, com diversas opções de combinações das roscas de alimentação, canais para instalação dos sensores e uma das mais compactas do mercado, esta série de cilindros está em condições de atender a uma extensa gama de aplicações.
A série é composta por cilindros com 10 diferentes diâmetros, de 12 a 100 mm, com cursos de 5 mm a 500 mm. São fornecidos pré-lubrificados, portanto, normalmente não necessitam de lubrificação adicional, caso seja aplicada, esta deverá ser mantida em regime contínuo através de um lubrificador de linha.
Os canais internos do tubo permitem a comunicação entre os cabeçotes, transferindo ar para as duas extremidades do cilindro. As posições das roscas de alimentação podem ser especificadas de diferentes maneiras, atendendo às diversas aplicações e/ou necessidades de cada cliente.
Como opções temos: radial na tampa dianteira, radial ou axial na tampa traseira, alimentação somente na tampa traseira ou em ambas. A flexibilidade de opções das roscas de alimentação, juntamente com uma escolha do tipo de montagem, garante que esta série possa ser usada em várias aplicações.
É especialmente indicado nas aplicacões onde o espaço é limitado, como por exemplo, nas indústrias de embalagens, eletrônicos e outros. Além da versão básica, como haste em aço inox, êmbolo magnético e amortecimento fixo traseiro, a série inclui outras opções, tais como: guias externas, haste passante, roscas macho e fêmea nas hastes.
Os canais integrados ao corpo do tubo garantem uma fácil e rápida instalação dos sensores, não prejudicando o design externo do cilindro. O fato desses canais serem duplos permite a instalação agrupada dos sensores.
Para os cilindros de Ø 32 mm até 100 mm os orifícios de fixação e os seus acessórios estão de acordo com a Norma ISO 6431, VDMA 24562 e AFNOR.
Informações técnicas
Cilindros Compactos - Série P1M
Características técnicas
Diâmetros 12, 16, 20, 25, 32, 40, 50, 63, 80
e 100 mm
Tipo Dupla ação
Faixa de pressão Até 10 bar
Faixa de temperatura - 20°C a +80°C (Standard)
-10°C a +150°C (FKM)
Fluido Ar comprimido filtrado, lubrificado
ou não
Pré-lubrificados com graxa Lube-A-Cyl.
Materiais
Haste Aço Inoxidável
Cabeçotes Alumínio (pintura eletrostática)
Vedações Standard : Poliuretano (haste) e NBR
Opcional: FKM
Corpo do cilindro Alumínio
Parker Hannifin Ind. Com. Ltda. Jacareí, SP - Brasil
Cilindros pneumáticos
Versões disponíveis
Dupla ação, com roscas de alimentação nos cabeçotes dianteiro e traseiro (G)
Dupla ação, com ambas as roscas de alimentação no cabeçote dianteiro (H)
Dupla ação, com ambas as roscas de alimentação no cabeçote traseiro (J)
Dupla ação, com ambas as roscas de alimentação no cabeçote traseiro na posição axial (K)
Haste passante Haste passante e vazada
Haste com rosca macho
Cilindros pneumáticos
Compactos - Série P1M Codificação
Dupla ação
Ø Curso padrão (mm) (mm) (^5 10 15 20 25 30 40 50 80 100 125 160 200 250 320 400 )
12 • • • • • • • • • • • • • 16 • • • • • • • • • • • • • 20 • • • • • • • • • • • • • 25 • • • • • • • • • • • • • 32 • • • • • • • • • • • • • • • 40 • • • • • • • • • • • • • • • 50 • • • • • • • • • • • • • • • 63 • • • • • • • • • • • • • • • • • 80 • • • • • • • • • • • • • • • • • 100 • • • • • • • • • • • • • • • • •
Gabarito de codificação
Curso padrão
Todos os modelos são fornecidos com êmbolo magnético, exceto a versão em FKM. Versões haste passante (K) e haste passante e vazada (H) são disponiveis somente para posições das roscas de alimentação tipos “G” e “H”. Versão haste passante e vazada disponível somente para rosca da haste fêmea (7).
P 1 M V A
Versões
Dupla ação
Dupla ação haste passante
Dupla ação com haste passante e vazada (Ø 20 a 100 mm)
D
K
H
** Conforme tabela abaixo.
Ø do cilindro em mm 012 016 020 025 032 040 050 063 080 100
Vedação M Standard F FKM
Rosca da haste 7 Fêmea 9 Macho
**Curso **** Curso padrão Ex.: 025 = 25 mm
Posição das roscas de alimentação G Cabeçote traseiro e dianteiro H Cabeçote dianteiro J Radial no cabeçote traseiro K Axial no cabeçote traseiro
Parker Hannifin Ind. Com. Ltda. Jacareí, SP - Brasil
Dimensões
Ø (mm) I8 I82 ZJ ZJ2 ZJ5 XJ MM KF AF KK AM E E1 E2 BG BG1 BG2 H 12 40,0 35,0 43,5 38,5 50,0 54,0 6 M3 6 M6 16 27,0 31,0 14,0 25,5 20,5 15,5 - 16 41,5 36,5 45,0 40,0 51,5 54,5 8 M4 8 M6 20 31,5 35,0 16,0 26,0 21,0 15,5 - 20 42,5 37,5 47,0 42,0 54,0 58,5 10 M5 10 M8 22 38,5 42,5 19,5 32,5 27,0 22,0 3 25 44,5 38,5 49,5 43,5 55,0 60,0 10 M6 10 M10x1,25 22 41,5 45,5 21,0 32,5 29,0 23,0 3 32 49,0 41,0 57,0 48,5 59,5 67,5 12 M6 12 M10x1,25 22 48,0 56,0 24,0 41,5 39,0 31,0 3 40 50,5 42,5 58,5 50,5 60,5 69,0 16 M6 12 M12x1,25 24 56,0 62,5 28,0 41,5 39,5 31,0 4 50 51,0 44,5 59,0 52,5 61,0 69,0 20 M8 12 M16x1,5 32 67,0 74,5 33,5 42,5 40,5 34,5 5 63 55,5 50,0 63,5 58,0 66,5 75,0 20 M8 12 M16x1,5 32 82,0 86,0 40,5 43,5 40,5 35,0 5 80 63,5 54,5 73,5 64,5 73,5 84,0 25 M10 14 M20x1,5 40 98,0 106,5 48,5 51,0 51,0 42,0 6 100 72,5 64,0 84,5 76,0 84,5 97,0 25 M12 16 M20x1,5 40 119,0 126,5 59,5 52,0 52,0 43,5 6
Ø (mm) RT HL R1 R2 R3 SW I12 L PM PL NB R I9 I91 I92 EE P1 P2 P3 P 12* M4 12 6,0 3,5 6,0 5 3,0 26 8,0 5,0 5,5 15,5 3,5 3,5 3,5 M5 25,0 9,5 13,5 13, 16 M4 12 7,5 3,5 6,0 7 3,0 20 9,0 5,0 6,5 20,0 5,5 3,0 4,0 M5 29,5 9,5 15,5 18, 20 M6 18 10,5 5,0 9,0 9 4,0 20 9,0 5,0 7,5 25,5 10,5 5,0 4,5 M5 35,0 13,5 24,5 21, 25 M6 18 10,5 5,0 9,0 9 4,0 20 9,0 7,0 8,5 28,0 10,5 7,0 5,0 M5 38,5 14,0 27,5 24, 32 M6 24 10,5 5,0 10,5 10 5,0 25 10,5 8,0 9,5 32,5 14,5 12,5 4,0 G1/8 45,5 16,5 31,5 28, 40 M6 24 10,5 5,0 10,5 13 5,5 20 9,5 7,5 11,5 38,0 14,0 12,0 4,0 G1/8 51,0 12,0 23,0 33, 50 M8 25 13,5 7,0 13,5 16 5,5 20 10,0 8,0 14,5 46,5 13,0 11,0 5,0 G1/8 63,0 54,5 25,0 41, 63 M8 25 10,5 7,0 10,5 16 5,5 20 11,0 8,0 17,5 56,5 6,5 6,5 6,5 G1/8 73,5 64,0 30,0 53, 80 M10 30 14,0 8,5 14,0 21 6,0 20 11,5 11,5 25,5 72,0 9,5 9,5 8,5 G1/4 92,0 81,5 33,0 69, 100 M10 30 14,0 8,5 14,0 21 6,0 20 12,0 12,0 31,5 89,0 9,5 9,5 8,5 G1/4 111,5 97,5 36,5 87,
- Aplicável somente para as posições de alimentação tipos: G, H e J
Posição de alimentação: G Posição de alimentação: H Posição de alimentação: J
Posição de alimentação: G e H Haste passante tipo: K e H
Posição de alimentação: G, J, K Posição de alimentação: H
Posição de alimentação: G, H, J Posição de alimentação: K
Cilindros Ø12 a 50mm (2 furos de montagem) Cilindros Ø63 a 100mm (4 furos de montagem) AF (Comprimento de rosca)
Cilindros Ø12 a 50mm (2 furos de montagem) Cilindros Ø63 a 100mm (4 furos de montagem)
I8 + curso ZJ 2 + curso
I 82 + curso ZJ + curso
I 8 + curso ZJ 5 + curso
I 85 + curso
XJ + 2 x curso
Cilindros pneumáticos
Compactos - Série P1M Dimensões
Dimensões em mm
Parker Hannifin Ind. Com. Ltda. Jacareí, SP - Brasil
Pode ser usado como suporte macho para montar no cilindro, com articulação traseira fêmea MP2.
Material: alumínio
Suporte para articulação traseira fêmea
Articulação traseira fêmea MP
Pode ser usado como suporte fêmea para montar no cilindro, com articulação traseira macho MP4.
Material: aço carbono zincado (até Ø 25 mm) alumínio (Ø 32 a 100 mm)
Ø CK S5 K1 K2 G1 G2 EM G3 CA H6 R1 Peso Referência (mm) H9 H13 JS14 JS14 JS14 JS15 Kg
32 10 6,6 38 51 21 18 25,8 31 32 8 10 0,06 P1E-4KMD 40 12 6,6 41 54 24 22 27,8 35 36 10 11 0,08 P1E-4LMD 50 12 9,0 50 65 33 30 31,8 45 45 12 13 0,15 P1E-4MMD 63 16 9,0 52 67 37 35 39,8 50 50 12 15 0,20 P1E-4NMD 80 16 11,0 66 86 47 40 49,8 60 63 14 15 0,33 P1E-4PMD 100 20 11,0 76 96 55 50 59,8 70 71 15 19 0,49 P1E-4QMD
UB CB
E XD+S XD2+S
CD MR
I FL
L
2
Cilindros pneumáticos
Compactos - Série P1M Acessórios
Ø E UB CB FL L I2 ØCD MR XD XD2* Peso Referência (mm) h14 H14 ±0,2 H9 Kg**
12 27,0 10 5 14 7 - 5,0 6 52,5 57,5 0,02 P1M-4DMT 16 31,5 12 6,5 15 10 - 5,0 6 55,0 60,0 0,03 P1M-4FMT 20 38,5 16 8 18 12 - 8,0 9 59,0 65,0 0,05 P1M-4HMT 25 41,0 20 10 20 14 - 10,0 10 63,5 69,5 0,06 P1M-4JMT 32 45,0 45 26 22 13 5,5 10,0 10 70,5 79,0 0,08 P1C-4KMTB 40 52,0 52 28 25 16 5,5 12,0 12 75,5 83,5 0,11 P1C-4LMTB 50 65,0 60 32 27 16 6,5 12,0 12 79,5 86,0 0,14 P1C-4MMTB 63 75,0 70 40 32 21 6,5 16,0 16 90,0 95,5 0,29 P1C-4NMTB 80 95,0 90 50 36 22 10,0 16,0 16 100,0 109,5 0,36 P1C-4PMTB 100 115,0 110 60 41 27 10,0 20,0 20 117,0 125,5 0,64 P1C-4QMTB
- XD para cilindros com roscas de alimentação no cabeçote dianteiro (posição H). ** XD2 para cilindros com demais posições das roscas de alimentação (posições G, J, e K). O kit é composto de 01 articulação e 04 parafusos.
S = curso do cilindro
Dimensões em mm
Parker Hannifin Ind. Com. Ltda. Jacareí, SP - Brasil
Cilindros pneumáticos
Articulação traseira fêmea GA
Material: aço carbono
Pode ser usado como suporte macho para montar no cilindro, com articulação traseira fêmea MP2.
Material: alumínio
Articulação traseira macho MP
Ø E EW FL L I2 ØCD MR XD XD2* Peso Referência (mm) ±0,2 H9 Kg**
12 27,0 10 14 7 - 5 6 52,5 57,5 0,02 P1M-4DME 16 31,5 12 15 10 - 5 6 55,0 60,0 0,03 P1M-4FME 20 38,5 16 18 12 - 8 9 59,0 65,0 0,05 P1M-4HME 25 41,0 10 20 14 - 10 10 63,5 69,5 0,07 P1M-4JME 32 45,0 26 22 13 5,5 10 10 70,5 79,0 0,09 P1C-4KMEB 40 52,0 28 25 16 5,5 12 12 75,5 83,5 0,13 P1C-4LMEB 50 65,0 32 27 16 6,5 12 12 79,5 86,0 0,17 P1C-4MMEB 63 75,0 40 32 21 6,5 16 16 90,0 95,5 0,36 P1C-4NMEB 80 95,0 50 36 22 10,0 16 16 100,5 109,5 0,46 P1C-4PMEB 100 115,0 60 41 27 10,0 20 20 117,0 125,5 0,83 P1C-4QMEB
- XD para cilindros com roscas de alimentação no cabeçote dianteiro (posição H). ** XD2 para cilindros com demais posições das roscas de alimentação (posições G, J e K). O kit é composto de 01 articulação e 04 parafusos.
XD+S XD2+S
CD MR
I FL
L
2
EW
E
XD+S
XD2+S
ØCN
R
L
L
R
L
FL
B
B
E
B
T
XD+S
XD2+S
ØCN
R
L
L
R
L
FL
B
B
E
B
T
Cilindros pneumáticos
Compactos - Série P1M Acessórios
S = curso do cilindro
Ø E B2 B1 T B3 R2 L1 FL L2 L ØCN R1 XD XD2* Peso Referência (mm) d12 H14 ±0,2 F7 Kg**
32 45 34 14 3 3,3 17 11,5 22 5,5 12 10 11 70,5 79,0 0,22 P1C-4KMC 40 52 40 16 4 4,3 20 12,0 25 5,5 15 12 13 75,5 83,5 0,29 P1C-4LMC 50 65 45 21 4 4,3 22 14,0 27 6,5 17 16 18 79,5 86,0 0,48 P1C-4MMC 63 75 51 21 4 4,3 25 14,0 32 6,5 20 16 18 90,0 95,5 0,68 P1C-4NMC 80 95 65 25 4 4,3 30 16,0 36 10,0 20 20 22 100,5 109,5 1,39 P1C-4PMC 100 115 75 25 4 4,3 32 16,0 41 10,0 25 20 22 117,0 125,5 2,04 P1C-4QMC
- XD para cilindros com roscas de alimentação no cabeçote dianteiro (posição H). ** XD2 para cilindros com demais posições das roscas de alimentação (posições G, J e K). O kit é composto de 01 articulação, 04 parafusos, 01 pino e 2 anéis elásticos.
S = curso do cilindro
Dimensões em mm
Parker Hannifin Ind. Com. Ltda. Jacareí, SP - Brasil
Cilindros pneumáticos
Ponteira
Ø A B B CE ØCN EN ER KK LE N O Z° Peso Referência (mm) mín. máx. H9 h12 mín. Kg
12 9 37 40 30 6 9 10 M6 10 10 6,8 10 0,03 P1A-4DRS 16 9 37 40 30 6 9 10 M6 10 10 6,8 10 0,03 P1A-4DRS 20 12 44 48 36 8 12 12 M8 12 13 9 12 0,05 P1A-4HRS 25 15 48 55 43 10 14 14 M10x1,25 14 17 10,5 12 0,07 P1C-4KRS 32 20 48 55 43 10 14 14 M10x1,25 15 17 10,5 12 0,08 P1C-4KRS 40 22 56 62 50 12 16 16 M12x1,25 17 19 12 12 0,12 P1C-4LRS 50 28 72 80 64 16 21 21 M16x1,5 22 22 15 15 0,25 P1C-4MRS 63 28 72 80 64 16 21 21 M16x1,5 22 22 15 15 0,25 P1C-4MRS 80 33 87 97 77 20 25 25 M20x1,5 26 32 18 15 0,46 P1C-4PRS 100 33 87 97 77 20 25 25 M20x1,5 26 32 18 15 0,46 P1C-4PRS
Material: aço carbono zincado
Rótula
Ø A B B CE ØCK CL CM ER KK LE O Peso Referência (mm) mín. máx. h11/E9 Kg 12 12 28 34 24 6 12 6 7 M6 12 17,0 0,02 P1A-4DRC 16 12 28 34 24 6 12 6 7 M6 12 17,0 0,02 P1A-4DRC 20 16 37 44 32 8 16 8 10 M8 16 22,0 0,05 P1A-4HRC 25 20 45 32 40 10 20 10 12 M10x1,25 20 28,0 0,09 P1C-4KRC 32 20 45 52 40 10 20 10 16 M10x1,25 20 28,0 0,09 P1C-4KRC 40 24 54 60 48 12 24 12 19 M12x1,25 24 32,0 0,15 P1C-4LRC 50 32 72 80 64 16 32 16 25 M16x1,5 32 41,5 0,35 P1C-4MRC 63 32 72 80 64 16 32 16 25 M16x1,5 32 41,5 0,35 P1C-4MRC 80 40 90 100 80 20 40 20 32 M20x1,5 40 50,0 0,75 P1C-4PRC 100 40 90 100 80 20 40 20 32 M20x1,5 40 50,0 0,75 P1C-4PRC
Material: aço carbono zincado
ØCN
B
N
Zo
A
CE
LE
O
KK
EN
ER
Zo
ØCK
B
ER
CE
A LE
CL
CM O
KK
Cilindros pneumáticos
Compactos - Série P1M Acessórios
Dimensões em mm
Parker Hannifin Ind. Com. Ltda. Jacareí, SP - Brasil
Material: aço carbono zincado
Acoplamento linear
Porca
Material: aço carbono zincado
Ø B B DL EH EI EK EL EN EO EP EQ M Z° Peso Referência (mm) mín. máx. Kg
32 36 43 M10x1,25 20 23 70 31 12 30 30 19 5 4 0,21 P1C-4KRF 40 37 43 M12x1,25 23 23 67 31 12 30 30 19 6 4 0,22 P1C-4LRF 50 53 61 M16x1,5 40 32 112 45 19 41 41 30 8 4 0,67 P1C-4MRF 63 53 61 M16x1,5 40 32 112 45 19 41 41 30 8 4 0,67 P1C-4MRF 80 57 67 M20x1,5 39 42 122 56 19 41 41 30 10 4 0,72 P1C-4PRF 100 57 67 M20x1,5 39 42 122 56 19 41 41 30 10 4 0,72 P1C-4PRF
Ø d M S Peso Referência (mm) Kg 12 M6 3,2 10 0,002 0261 2108- 16 M6 3,2 10 0,002 0261 2108- 20 M8 4,0 13 0,005 0261 2110- 25 M10x1,25 5,0 17 0,007 9128 9856- 32 M10x1,25 5,0 17 0,007 9128 9856- 40 M12x1,25 6,0 19 0,010 0261 1099- 50 M16x1,5 8,0 24 0,021 9128 9856- 63 M16x1,5 8,0 24 0,021 9128 9856- 80 M20x1,5 10,0 30 0,040 0261 1099- 100 M20x1,5 10,0 30 0,040 0261 1099-
Conforme Norma DIN 439 B
DL
ER
Z
o
M
Z
o
DL
EN EO EP EQ
EI
EL
B
EK
EH
M
S M
d
Cilindros pneumáticos
Compactos - Série P1M Acessórios
