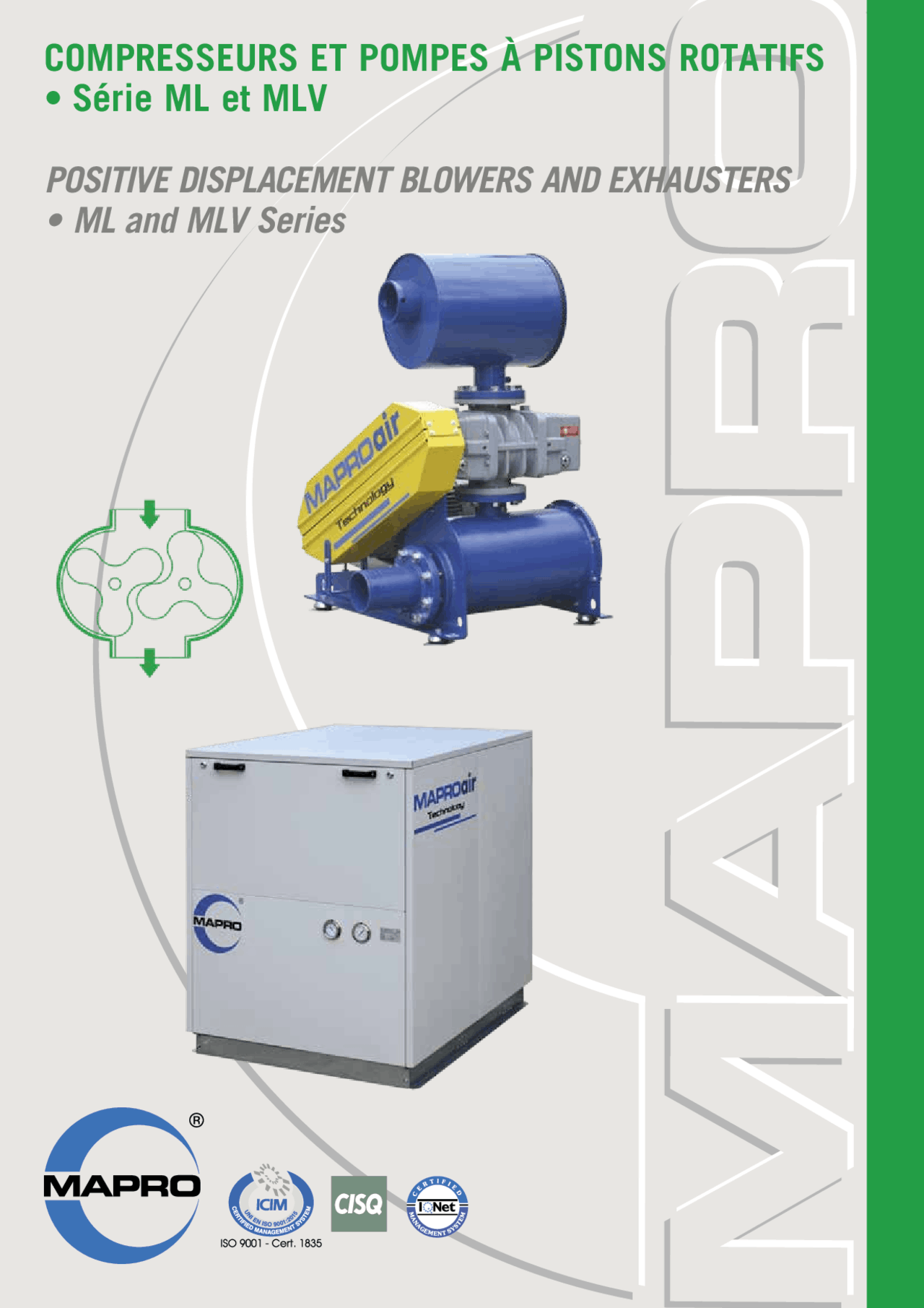

COMPRESSEURS ET POMPES À PISTONS ROTATIFS

• Série ML et MLV

POSITIVE DISPLACEMENT BLOWERS AND EXHAUSTERS

• ML and MLV Series

Principe de fonctionnement

Les machines à Pistons Rotatifs MAPRO ®^ sont essentiellement

constituées d’une paire de rotors Tri-lobe, en axes parallèles,

tournant en sens opposé à l’intérieur d’un stator de profil

approprié et fermé aux deux extrémités par des plaques de

fonds. Les deux rotors Tri-lobe sont synchronisés par une

paire d’engrenages de synchronisation. Lors de la rotation des

rotors, l’air est aspiré par le côté entrée du stator, puis déplacé

de l’aspiration vers le refoulement, enfermé dans les volumes

formés par les rotors et le stator et finalement expulsé, côté

sortie, à la pression régnant dans le circuit d’utilisation.

Les machines, par construction, ne génèrent pas de

compression interne lors du passage dans le stator et la

pression de refoulement dépend uniquement de la résistance

de la ligne de refoulement.

Caractéristiques techniques et constructives du corps machine

• Les stators, rotors, plaques de fonds et carters sont

entièrement en fonte grise. Les carters du modèle ML

sont en alliage d’aluminium afin d’augmenter l’efficacité du

refroidissement de l’huile de graissage ;

• les arbres sont en acier au carbone et les rotors sont frettés

sur eux ;

• les engrenages de synchronisation sont de type hélicoïdal

avec un profil en développante et ils sont faits en acier allié,

avec denture trempée et rectifiée;

• l’ étanchéité du gaz sur les arbres des rotors est assurée par

labyrinthes et segments;

• les roulements et les engrenages de synchronisation sont

lubrifiés par l’huile projetée par des disques montés sur les

arbres de rotor.

COMPRESSEURS ET POMPES À PISTONS ROTATIFS

POSITIVE DISPLACEMENT BLOWERS AND EXHAUSTERS

Operating principle

MAPRO®^ Positive Displacement machines consist basically of

a pair of Tri-lobe rotors, mounted on parallel shafts, rotating in

opposite directions inside a properly shaped casing closed at

the ends by side plates.

The two Tri-lobe rotors are synchronized by a pair of timing

gears.

As the rotors rotate, air is drawn into the inlet side of the casing,

is moved from the inlet to the outlet side by the free volumes

between rotors and stator and finally is forced out of the outlet

side against the connected system pressure.

The machines, being positive displacement type, do not develop

pressure within the casing but the discharge pressure depends

only upon the connected system resistance.

Technical and constructional features of the machine body

- Stators, rotors, side plates and covers are totally made of

grey cast iron.

The covers of model ML175 are made of aluminum alloy

so that to increase the efficiency of the cooling of the

lubricating oil;

• shafts are in carbon steel and rotors are shrinked on the

shafts;

• the timing gears are helical type with involute profile and

made of alloy steel, with hardened and ground teeth;

• sealing of the conveyed gas on the rotor shafts is assured by

labyrinth seals and segments;

• bearings and timing gears are lubricated by the oil splashed

by disks fitted on the rotor shafts.

MAPRO

Plaque de fond - Side plate

Stator - Stator

Disque de projection d’huile

Oil splashing disc

Joint à lèvre

Lip seal

Arbre - Shaft

Carter - Cover

Engrenage - Gear

Roulement - Bearing

Indicateur de niveau d’huile

Oil level indicator

Rotor Tri-lobe - Tri-lobe rotor

Segments - Segments

Integrated system for the filling and draining of the lubricating oil chambers of soundproofed packages (optional)

The soundproofed packages could be equipped with a system

for the filling and draining of the lubricating oil of bearings

and timing gears so that to allow:

• to simplify and speed up the necessary operations;
• to monitor the oil level in the bearings and timing gears

chambers of the machine body without removing any panel

of the acoustic enclosure.

Application and advantages

MAPRO ®^ Positive Displacement Blowers are suitable for

all those applications requiring considerably higher flow

rate than that which can be achieved using side channel

blowers and till 4200 m 3 /h, and with discharge pressure till

1000 mbar g.

The most common fields of application are:

• air injection in the oxidation tanks of the wastewater

treatment plants;

• pneumatic conveying;
• air injection in saturated soils to promote biodegradation of

the contaminants (Biosparging or Bioventing).

There is no contact of the rotating parts during operation

of the Blowers. There is therefore no friction between the

two rotors and between the rotors and the stator and thus

no internal lubrication is needed.

The gas moving through the machine remains uncontaminated

and completely oil-free.

European Directives

MAPRO ®^ Positive Displacement Blowers meet the

requirements of the European Directives 2006/42 (Machines),

2014/35 (Low Voltage), 2014/30 (Electromagnetic

Compatibility) and of the applicable harmonised Standards.

Système intégré sur les groupes insonorisés pour le remplissage et le vidange des carters contenants l’huile de lubrification (option)

Les groupes insonorisés peuvent être équipés d’un système

de remplissage et vidange de l’huile de lubrification de

roulements et engrenages de synchronisation qui permet:

• de simplifier considérablement et d’accélérer les opérations

nécessaires;

• de surveiller le niveau d’huile dans les carters du corps

machine sans démonter les panneaux du capotage

d’insonorisation.

Applications et avantages

Les compresseurs à pistons rotatifs MAPRO ®^ conviennent

à toutes les applications nécessitant un débit nettement

supérieur à celui que l’on peut obtenir avec des soufflantes

à canal latéral, jusqu’à 4200 m3/h, et avec une pression de

refoulement allant jusqu’à 1000 mbar g.

Les domaines d’application les plus courants sont:

• injection d’air dans les bassins d’oxydation des stations

d’épuration;

• transport pneumatique;
• injection d’air dans des sols pollués pour favoriser la

biodégradation des polluants (Procédés Biosparging ou

Bioventing).

Durant le fonctionnement des soufflantes, il n’y a pas de contact

entre les pièces en rotation. Il n’y a donc pas de friction entre

les deux rotors et entre les rotors et le stator et donc aucune

lubrification interne n’est nécessaire. Le gaz qui circule dans la

machine reste non contaminé et complètement exempt d’huile.

Directives Européennes

Les compresseurs à pistons rotatifs MAPRO ®^ sont conformes aux

Directives Européennes 2006/42 (Sécurité Machine), 2014/

(Basse Tension), 2014/30 (Compatibilité Électromagnétique)

et aux normes normalisées applicables.

Viseur du niveau d’huile

Oil level indicator

MAPRO

Range of duty

The diagrams below show, as an

indication only, the duty range

“flow rate – outlet pressure” for

the ML Series models, operating as

blowers.

The values of the diagrams refer to

atmospheric air at the suction

conditions of 20°C and 1013 mbar

abs.

The tables on the next pages give the

detailed performance of each blower

model.

Débit - Flow rate [m^3 /h]

Pression de refoulement

-^

Outlet pressure

[hPa = mbar]

Plage de fonctionnement

Les diagrammes ci-dessous montrent,

à t i t r e i n d i c a t i f , l a p l a g e d e

fonctionnement “débit - pression

de refoulement” pour les modèles

de la Série ML fonctionnant en

compresseurs.

Les valeurs des diagrammes se

réfèrent à de l’air atmosphérique aux

conditions d’aspiration de 20°C et

1013 mbar abs.

Les tableaux des pages suivantes

donnent les performances detaillées de

chaque modèle de compresseur.

Débit - Flow rate [m^3 /h]

Pression de refoulement

-^

Outlet pressure

[hPa = mbar]

ML40 ML50^ ML65^ ML70^ ML80 ML

ML100 ML110 ML125^ ML

ML

MAPRO

Performances Performance

p

hPa=mbar

Type de Surpresseur/Blower type (^) ML 65 ML 70

Moteur [tr/min] /Motor [rpm] 1500 3000 1500 3000

Surpresseur [tr/min]/Blower [rpm] 1000 1250 1500 2000 2500 3000 3500 4000 1000 1250 1500 2000 2500 3000 3500 4000

200

Q m 3 /h^102 150 198 294 389 485 580 676 200 268 341 486 631 775 920 t °C 26 25 25 24 24 24 24 24 28 25 22 21 21 21 22 22 P abs kW 1,4 1,7 2,1 2,9 3,6 4,3 5 5,7 2,4 3 3,6 4,7 5,8 6,9 8,1 9, P mot kW 2,2 2,2 3 4 5,5 5,5 7,5 7,5 3 4 5,5 7,5 7,5 9,2 11 11 Lp (A) (^) c / cs / c^ dB(A)^6345 6649 6954 7663 8271 8271 8372 8573 7661 7661 7762 8069 8576 8877 8778

300

Q m 3 /h 89 137 185 281 376 472 568 663 169 238 311 457 602 748 893 1039 t °C 37 36 35 34 34 34 34 34 40 37 35 32 32 33 34 34 P abs kW 1,9^ 2,4^ 2,9^ 3,9^ 4,8^ 5,8^ 6,8^ 7,7^ 3,4^ 4,1^ 4,9^ 6,3^ 7,7^ 9,2^ 10,6^ 12, P mot kW 3 3 4 5,5 7,5 7,5 9,2 9,2 5,5 5,5 7,5 7,5 9,2 11 15 15 Lp (A) (^) c / cs / c^ dB(A)^6445 6750 7155 7764 8472 8473 8573 8674 7762 7862 7863 8271 8677 8978 8879

400

Q m 3 /h 79 127 175 270 366 462 557 653 144 215 288 434 580 726 872 1018 t °C^^52 50 48 45 45 45 45 45 59 55 51 46 44 44 44 P abs kW 2,4 3 3,6 4,8 6,1 7,3 8,5 9,7 4,1 5 5,9 7,6 9,2 11,4 13,3 15, P mot kW 3 4 5,5 7,5 7,5 9,2 11 15 5,5 7,5 7,5 9,2 11 15 18,5 18, Lp (A) (^) c / cs / c^ dB(A)^6546 6851 7256 7966 8575 8574 8674 8774 7862 7863 7963 8572 8778 8980 8980

500

Q m 3 /h 70 118 166 262 357 453 549 644 124 198 267 418 564 711 854 1000 t °C 72 67 63 58 57 56 56 56 79 72 67 60 57 56 56 57 P abs kW 2,9 3,6 4,4 5,8 7,3 8,8 10,2 11,7 4,8 5,9 7 9,2 11,5 13,8 16 18, P mot kW^4 5,5^ 5,5^ 7,5^ 9,2^11 15 15 7,5^ 7,5^ 9,2^11 15 18,5^22 Lp (A) (^) c / cs / c^ dB(A)^6646 6951 7256 7966 8675 8674 8775 8874 7863 7964 8064 8672 8879 9080 9081

600

Q m 3 /h 63 111 158 254 350 445 541 636 102 172 244 392 540 688 836 984 t °C^97 91 84 71 69 69 69 68 106 94 84 72 67 67 68 P abs kW 3,4 4,3 5,1 6,8 8,5 10,2 11,9 13,6 5,5 6,8 8,2 10,9 13,5 16,2 18,9 21, P mot kW 5,5 5,5 7,5 9,2 11 15 15 18,5 7,5 9,2 11 15 18,5 22 30 30 Lp (A) (^) c / cs / c^ dB(A)^6646 7051 7356 8067 8676 8675 8876 9074 7964 8064 8065 8673 8880 9080 9181

700

Q m 3 /h 102 150 246 341 437 533 628 156 228 375 523 670 817 964 t °C 114 103 85 82 82 81 80 122 104 86 80 80 80 81 P abs kW 4,9 5,9 7,7 9,6 11,7 13,7 15,6 7,9 9,3 12,4 15,5 18,5 21,7 24, P mot kW 7,5 7,5 9,2 11 15 18,5 22 11 15 15 18,5 22 30 30 Lp (A) (^) c / cs / c^ dB(A)^7356 7356 8067 8677 8776 8877 9175 7761 8065 8673 8980 9181 9282

800

Q m 3 /h 144 240 335 431 526 622 207 354 502 649 797 945 t °C 128 104 94 93 92 92 128 102 92 92 92 93 P abs kW 6,6 8,8 11 13,2 15,4 17,6 10,4 13,9 17,5 21 24,5 27, P mot kW 9,2 11 15 18,5 18,5 22 15 18,5 22 30 30 37 Lp (A) (^) c / cs / c^ dB(A)^8065 8067 8778 8778 8978 9276 8267 8774 8981 9181 9384

900 ()*

Q m 3 /h 233 329 424 520 616 334 487 631 779 926 t °C^116 107 105 104 104 121 109 106 104 P abs kW 9,8 12,2 14,7 17,1 19,6 16,4 19,6 23,1 26,7 30, P mot kW 15 15 18,5 22 30 22 30 30 37 37 Lp (A) (^) c / cs / c^ dB(A)^8167 8779 8879 9178 9377 8775 8982 9182 9484

1000 ()*

Q m 3 /h^321 417 513 608 465 613 761 t °C 121 116 114 114 119 116 115 115 P abs kW 13,5 16,2 18,9 21,6 20,6 25,2 28,9 32, P mot kW 18,5 22 30 30 30 30 37 45 Lp (A) (^) c / cs / c^ dB(A)^8779 8880 9279 9479 9082 9283 9485

Flow rates refer to air at the Standard suction conditions of 20°C and

1013 mbar abs.

Q = flow rate – Tolerance on flow rate values: ± 5%

Δt = temperature increase – Tolerance on Δt: ± 5°C

Pabs = absorbed power at motor shaft – Tolerance on Pabs: ± 5%

Pmot = electric motor power

Lp = Sound pressure level (SPL), measured in free field, at 1 m distance,

in accordance with the Standard EN ISO 2151, without radiating noise of

the pipes – Tolerance: ± 2dB(A)

s/c = without acoustic enclosure c/c = with acoustic enclosure

(*) = only for non-continuous operation. Please contact our Sales

Department for any information.

Le débit se réfère à l’air aux conditions Standard d’aspiration de 20°C

et 1013 mbar abs.

Q = débit – Tolérance sur les valeurs de débit : ± 5%

Δt = échauffement - Tolérance sur Δt : ± 5°C

Pabs = puissance absorbée à l’arbre du moteur – Tolérance sur Pabs : ± 5%

Pmot = puissance du moteur électrique

Lp = niveau de pression sonore (NPS), mesuré en champ libre, à 1

mètre, conformément à la Norme EN ISO 2151, hors rayonnement

sonore de la tuyauterie – Tolérance : ± 2dB(A)

s/c = sans capotage d’insonorisation c/c = avec capotage d’insonorisation

(*) = seulement pour service non-continu. Merci de contacter notre

Service Commercial pour toute information.

MAPRO

p

hPa=mbar

Type de Surpresseur/Blower type (^) ML 80 (^) ML 100

Moteur [tr/min] /Motor [rpm] 1500 3000 1500 3000

Surpresseur [tr/min]/Blower [rpm] 1000 1250 1500 2000 2500 3000 3500 4000 1000 1250 1500 2000 2500 3000 3500 4000

200

Q m 3 /h^211 300 389 568 746 924 1102 1280 287 410 536 791 1053 1322 1596 t °C 24 23 23 22 22 22 22 22 27 26 26 25 25 24 24 24 P abs kW 2,5 3,1 3,7 4,9 6,2 7,4 8,7 9,9 3,3 4,1 4,9 6,6 8,2 9,8 11,5 13, P mot kW 3 4 5,5 7,5 7,5 9,2 11 15 4 5,5 7,5 9,2 11 15 15 18, Lp (A) (^) c / cs / c^ dB(A)^6867 7168 7469 8171 8772 8973 9073 8776 8570 8671 8772 8874 9074 9175 9176

300

Q m 3 /h 185 275 364 542 720 898 1076 1255 250 373 497 751 1010 1276 1549 1828 t °C 42 40 39 38 38 37 37 37 39 38 38 36 36 36 36 36 P abs kW 3,5^ 4,2^ 5,1^ 6,7^ 8,4^ 10,1^ 11,8^ 13,5^ 4,6^ 5,7^ 6,8^ 9,1^ 11,4^ 13,7^ 15,9^ 18, P mot kW 5,5 5,5 7,5 9,2 11 15 15 18,5 5,5 7,5 9,2 11 15 18,5 22 22 Lp (A) (^) c / cs / c^ dB(A)^7069 7369 7670 8272 8873 8974 9175 9076 8670 8771 8872 8974 9175 9276 9277

400

Q m 3 /h 165 254 343 521 700 878 1056 1234 221 343 466 717 975 1239 1509 1786 t °C^^62 57 54 50 49 49 48 48 55 53 52 49 49 48 48 P abs kW 4,3 5,4 6,4 8,5 10,7 12,8 14,9 17,1 5,8 7,3 8,8 11,7 14,6 17,5 20,4 23, P mot kW 5,5 7,5 9,2 11 15 18,5 18,5 22 7,5 9,2 11 15 18,5 22 30 30 Lp (A) (^) c / cs / c^ dB(A)^7270 7571 7872 8373 8974 8976 9376 9276 8770 8872 8973 9075 9276 9277 9378

500

Q m 3 /h 147 236 325 504 682 860 1038 1216 203 323 446 695 951 1214 1482 1757 t °C 81 75 70 63 59 58 58 58 72 68 66 62 60 60 59 59 P abs kW 5,2 6,4 7,9 10,3 12,9 15,6 18,1 20,7 6,9 8,6 10,4 13,9 17,3 20,8 24,3 27, P mot kW 7,5^ 9,2^11 15 18,5^22 22 30 9,2^11 15 18,5^22 30 30 Lp (A) (^) c / cs / c^ dB(A)^7372 7572 7873 8474 8975 9076 9377 9378 8971 9072 9073 9175 9276 9377 9478

600

Q m 3 /h 132 221 310 488 667 845 1023 1201 175 294 416 663 917 1177 1444 1717 t °C 101 94 87 79 73 71 70 70 94 88 82 74 71 70 69 69 P abs kW 6,1 7,6 9 12,1 15,2 18,1 21,2 24,2 8,4 10,5 12,8 16,8 21 25,2 29,4 33, P mot kW 7,5 9,2 11 15 18,5 22 30 30 11 15 18,5 22 30 30 37 45 Lp (A) (^) c / cs / c^ dB(A)^7374 7675 7875 8475 9075 9077 9478 9579 9172 9173 9174 9276 9377 9478 9579

700

Q m 3 /h 206 294 472 649 826 1003 1181 274 394 640 892 1151 1415 1686 t °C^^113 104 94 87 82 82 81 106 98 89 83 81 80 P abs kW 8,7 10,4 13,9 17,4 20,9 24,4 27,8 12,1 14,5 19,3 24,2 29 33,8 38, P mot kW 11 15 18,5 22 30 30 37 15 18,5 30 30 37 45 55 Lp (A) (^) c / cs / c^ dB(A)^7670 7972 8576 9075 9177 9579 9681 9274 9376 9376 9478 9579 9679

800

Q m 3 /h 281 458 634 811 988 1165 374 618 869 1125 1388 1657 t °C 122 110 101 95 94 93 115 102 94 92 91 90 P abs kW 11,8 15,7 19,6 23,6 27,5 31,4 16,4 21,9 27,4 32,8 37,8 43, P mot kW^15 22 30 30 37 45 22 30 37 45 45 Lp (A) (^) c / cs / c^ dB(A)^8676 8577 9176 9278 9581 9882 9275 9477 9479 9680 9780

900 ()*

Q m 3 /h 444 621 797 974 1150 599 848 1102 1364 1631 t °C^125 115 109 107 107 116 106 103 101 P abs kW 17,5 21,9 26,3 30,9 35 24,4 30,6 36,7 42,8 48, P mot kW 22 30 37 37 45 30 37 45 55 75 Lp (A) (^) c / cs / c^ dB(A)^9075 9276 9279 9682 9984 9477 9579 9681 9880

1000 ()*

Q m 3 /h^606 782 958 1134 821 1074 1333 t °C 127 122 118 116 120 115 112 111 P abs kW 24,1 29 33,8 38,6 33,7 40,5 47,2 54 P mot kW 30 37 45 55 45 55 75 75 Lp (A) (^) c / cs / c^ dB(A)^9279 9379 9783 10085 9580 9682 9983

Performances Performance

Flow rates refer to air at the Standard suction conditions of 20°C and

1013 mbar abs.

Q = flow rate – Tolerance on flow rate values: ± 5%

Δt = temperature increase – Tolerance on Δt: ± 5°C

Pabs = absorbed power at motor shaft – Tolerance on Pabs: ± 5%

Pmot = electric motor power

Lp = Sound pressure level (SPL), measured in free field, at 1 m distance,

in accordance with the Standard EN ISO 2151, without radiating noise of

the pipes – Tolerance: ± 2dB(A)

s/c = without acoustic enclosure c/c = with acoustic enclosure

(*) = only for non-continuous operation. Please contact our Sales

Department for any information.

Le débit se réfère à l’air aux conditions Standard d’aspiration de 20°C

et 1013 mbar abs.

Q = débit – Tolérance sur les valeurs de débit : ± 5%

Δt = échauffement - Tolérance sur Δt : ± 5°C

Pabs = puissance absorbée à l’arbre du moteur – Tolérance sur Pabs : ± 5%

Pmot = puissance du moteur électrique

Lp = niveau de pression sonore (NPS), mesuré en champ libre, à 1

mètre, conformément à la Norme EN ISO 2151, hors rayonnement

sonore de la tuyauterie – Tolérance : ± 2dB(A)

s/c = sans capotage d’insonorisation c/c = avec capotage d’insonorisation

(*) = seulement pour service non-continu. Merci de contacter notre

Service Commercial pour toute information.

MAPRO

p

hPa= mbar

Type de Surpresseur/Blower type (^) ML 150 ML 175

Moteur [tr/min] /Motor [rpm] 1500 3000 1500 3000

Surpresseur [tr/min]/Blower [rpm] 850 1050 1250 1650 2050 2450 2850 3250 1150 1450 1750 2000 2300 2600 2800 3000

200

Q m 3 /h^720 963 1207 1694 2181 2667 3154 3641 1419 1868 2324 2703 3159 3614 3916 t °C 37 30 27 27 27 27 28 28 40 39 38 38 38 38 38 37 P abs kW 6,6 8,2 9,7 12,6 15,5 18,5 22,2 25,2 8,1 13,3 18,3 23,7 29,3 35,9 39,8 43, P mot kW 9,2 11 15 15 18,5 22 30 30 11 18,5 22 30 37 45 55 55 Lp (A) s / c c / c^ dB(A)^8663 8866 9169 9576 9775 9675 9776 9976 9270 9674 9775 9776 9877 9878 9980

300

Q m 3 /h 666 910 1153 1640 2127 2614 3100 3587 1342 1798 2253 2632 3082 3537 3846 4147 t °C 45 39 35 34 33 33 33 33 52 50 49 48 47 47 47 47 P abs kW 9,3^ 11,6^ 13,7^ 18,1^ 22,5^ 26,9^31 35,7^ 10,5^ 16,7^23 29,2^ 35,8^44 48,7^ 53, P mot kW 15 15 18,5 22 30 37 37 45 15 22 30 37 45 55 75 75 Lp (A) s / c c / c^ dB(A)^8866 9169 9371 9677 9876 9876 9777 10077 9473 9875 9976 9977 9978 10080 10081

400

Q m 3 /h 623 866 1110 1597 2083 2570 3056 3543 1278 1733 2189 2568 3024 3480 3781 4083 t °C^^62 56 51 45 45 45 44 44 64 61 59 58 57 57 56 P abs kW 12,1 14,9 17,7 23,4 29,1 34,8 40,4 46,1 13,6 20,7 27,8 34,5 42,8 51,7 57,5 63, P mot kW 15 18,5 22 30 37 45 55 55 18,5 30 37 45 55 75 75 75 Lp (A) s / c c / c^ dB(A)^8867 9169 9371 9776 9977 9877 9978 10179 9473 9875 9976 10079 10081 10182 10283

500

Q m 3 /h 569 813 1056 1543 2030 2516 3003 3490 1226 1682 2131 2510 2966 3422 3724 4032 t °C 79 74 66 56 56 56 55 54 78 73 70 69 68 67 66 66 P abs kW 15,8 19,2 23 30,6 37,5 45,3 53 60,6 17 25 33,2 40,7 50,3 60,8 67,2 73, P mot kW^22 30 30 37 45 55 75 75 22 30 45 55 75 75 90 Lp (A) s / c c / c^ dB(A)^9070 9472 9673 9976 10177 10177 10178 10480 9574 9976 9977 10079 10080 10182 10283

600

Q m 3 /h 544 783 1023 1503 1982 2462 2941 3421 1175 1631 2087 2465 2921 3371 3679 3980 t °C 95 88 79 68 67 67 66 65 92 85 82 80 78 77 76 75 P abs kW 17,5 21,6 25,7 34 42,5 50,4 58,9 67,2 19,4 28,8 37,6 46,1 56,5 68,5 76 83, P mot kW 22 30 37 45 55 75 75 90 30 37 45 55 75 90 90 110 Lp (A) s / c c / c^ dB(A)^9271 9573 9775 10077 10180 10180 10280 10582 9574 9977 10079 10081 10182 10283 10384

700

Q m 3 /h 747 984 1459 1933 2408 2882 3357 1586 2042 2420 2870 3326 3634 3935 t °C^^102 92 79 78 78 76 75 99 94 91 89 87 86 P abs kW 24,9 29,7 37,8 46,8 57,5 67,2 77 32 42 51,4 62 74 82,6 90, P mot kW 30 37 45 55 75 90 110 45 55 75 75 90 110 110 Lp (A) s / c c / c^ dB(A)^9674 9876 10178 10382 10282 10282 10683 10079 10180 10181 10283 10384 10485

800

Q m 3 /h 952 1424 1897 2369 2841 3313 1997 2375 2831 3287 3589 3891 t °C 108 93 91 91 89 88 106 103 100 98 97 96 P abs kW 33,7 44,5 55,3 66,1 76,2 87,6 47 55,8 67,4 80 89 97, P mot kW^45 55 75 90 90 110 75 75 90 110 110 Lp (A) s / c c / c^ dB(A)^9978 10280 10483 10483 10484 10684 10181 10282 10385 10485 10686

900 ()*

Q m 3 /h 1384 1839 2309 2779 3249 t °C^112 108 106 104 P abs kW 49,4 61,8 73,9 86 98 P mot kW 75 75 90 110 132 Lp (A) s / c c / c^ dB(A)^10582 10684 10684 10586

1000

Q m 3 /h t °C P abs kW P mot kW Lp (A) s / cc / c^ dB(A)

Performances Performance

Flow rates refer to air at the Standard suction conditions of 20°C and

1013 mbar abs.

Q = flow rate – Tolerance on flow rate values: ± 5%

Δt = temperature increase – Tolerance on Δt: ± 5°C

Pabs = absorbed power at motor shaft – Tolerance on Pabs: ± 5%

Pmot = electric motor power

Lp = Sound pressure level (SPL), measured in free field, at 1 m distance,

in accordance with the Standard EN ISO 2151, without radiating noise of

the pipes – Tolerance: ± 2dB(A)

s/c = without acoustic enclosure c/c = with acoustic enclosure

(*) = only for non-continuous operation. Please contact our Sales

Department for any information.

Le débit se réfère à l’air aux conditions Standard d’aspiration de 20°C

et 1013 mbar abs.

Q = débit – Tolérance sur les valeurs de débit : ± 5%

Δt = échauffement - Tolérance sur Δt : ± 5°C

Pabs = puissance absorbée à l’arbre du moteur – Tolérance sur Pabs : ± 5%

Pmot = puissance du moteur électrique

Lp = niveau de pression sonore (NPS), mesuré en champ libre, à 1

mètre, conformément à la Norme EN ISO 2151, hors rayonnement

sonore de la tuyauterie – Tolérance : ± 2dB(A)

s/c = sans capotage d’insonorisation c/c = avec capotage d’insonorisation

(*) = seulement pour service non-continu. Merci de contacter notre

Service Commercial pour toute information.

MAPRO

Dimensions Corps de machine arbre nu

Dimensions Bare shaft bodies

N 8 trous- holes M...

A B L

G

G

H

I

C

E F F

P

R

ØD

Type de

Surpresseur

Blower Type

A B C ØD E F G H I L M N P R

Aspiration

Inlet

Refoulement

Outlet

Poids

Weight

EN 1092-1 EN 1092-1 [kg]

ML 40 BS 221 232 280 28 47 140 120 240 45 453 M16^125 8 24 PN 16 DN 50^ PN 16 DN 50^68

ML 50 BS 243 255 280 28 49,5^140 132 264 45 498 M16^160 8 24 PN 16 DN 80^ PN 16 DN 80^71

ML 65 BS 285,5 297,5 280 28 49,5 140 132 264 45 583 M16 180 8 24 PN 16 DN 100 PN 16 DN 100 86

ML 70 BS 300 317 360 35 62 180 160 320 60 617 M16^180 10 30 PN 16 DN 100^ PN 16 DN 100^128

ML 80 BS 315 337 360 35 64 180 172 344 60 652 M16^210 10 30 PN 16 DN 125^ PN 16 DN 125^140

ML 100 BS 365 387 360 35 64 180 172 344 60 752 M20^240 10 30 PN 16 DN 150^ PN 16 DN 150^170

ML 110 BS 371 385 463 48 80 231,5^195 390 80 756 M20^240 14 42,5^ PN 16 DN 150^ PN 16 DN 150^234

ML 125 BS 415 428 463 48 79 231,5 212,5 425 80 843 M20 295 14 42,5 PN 10 DN 200 PN 10 DN 200 280

ML 150 BS 470 483 463 48 79 231,5 212,5 425 80 953 M20 295 14 42,5 PN 10 DN 200 PN 10 DN 200 311

ML 175 BS 507 531 483 60 112 241,5 188 376 76 1038 M20 295 18 53 PN 10 DN 200 PN 10 DN 200 414

Dimensions [mm] - Dimensions [mm]

ML 40 BS - 50 BS - 65 BS - 70 BS - 80 BS - 100 BS - 110 BS - 125 BS - 150 BS - 175 BS

MAPRO

Dimensions Groupes standards

Dimensions Standard packages ML 125 - 150 - 175

C B B E

N^

I P

G H M

ØDm

O

Q

ØF

A

R^ L

S

Type de

Surpresseur

Blower Type

A B C E ØF G H I L(*) M N O P Q R S

Connexion de

refoulement

Outlet connection

ØDm

Poids

Weight

[kg] (**)

ML 125 1274 550 60 115 16 95 750 1147 1371 446 250 180 1582 160 1291 1010 215 (DN 200)^684

ML 150 1274 550 60 115 16 95 750 1147 1371 446 250 180 1582 160 1291 955 215 (DN 200)^714

ML 175 1270 550 60 111 16 95 750 1123 1393 446 250 180 1558 160 1291 945 215 (DN 200)^870

() La cote L est fournie, à titre indicatif, pour le moteur de puissance la plus importante Dimensions [mm] - Dimensions [mm] Dimension L is given, as an indication, for the largest motor power (*) Les poids sont donnés pour les groupes sans moteur électrique The weights are given for packages without electric motor

MAPRO

Dimensions Groupes insonorisés

Dimensions Soundproofed packages ML 40C - 50C - 65C - 70C - 80C - 100C - 110C - 125C - 150C - 175C

n x ØF

E H E

N

P

C B C

O

ØDm

A

M L

seulement pour - only for ML 125C-150C-175C

Type de

Surpresseur

Blower Type

A B C E n x ØF H L M N O P

Connexion de

refoulement

Outlet connection

ØDm

Poids

Weight

[kg] (*)

ML 40 C 1000 976 12 146 4 x 10^740 1100 100 287 265 1100 74 (DN 65)^310

ML 50 C 1100 1076 12 146 4 x 10^990 1350 33 287 278 1347 115 (DN 100)^426

ML 65 C 1100 1076 12 146 4 x 10 990 1350 33 287 278 1347 115 (DN 100) 445

ML 70 C 1100 1076 12 146 4 x 10 990 1350 33 287 278 1347 115 (DN 100) 510

ML 80 C 1300 1276 12 146 4 x 10^1140 1500 38 347 368 1500 140 (DN 125)^665

ML 100 C 1300 1276 12 146 4 x 10^1140 1500 40 347 368 1500 168 (DN 150)^705

ML 110 C 1300 1276 12 146 4 x 10^1140 1500 40 347 368 1500 168 (DN 150)^771

ML 125 C 1500 1384 25 150 6 x 21^1640 2000 33 413 322 1910 215 (DN 200)^1270

ML 150 C 1500 1384 25 150 6 x 21 1640 2000 33 413 322 1910 215 (DN 200) 1300

ML 175 C 1500 1384 25 150 6 x 21 1640 2000 33 413 322 1910 215 (DN 200) 1455

(*) Les poids sont donnés pour les groupes sans moteur électrique Dimensions [mm] - Dimensions [mm] The weights are given for packages without electric motor

MAPRO

MAPRO®SmartControl: Logic of control

MAPRO ®^ SmartControl system has been developed for:

• regulating the blower speed of rotation in a quick and easy

way, thus avoiding the installation and programming of an

automation controller. The software allows the use of the

following three specific pre-set and fully parameterizable

operating programs:

• modulation program of the blower speed of rotation,

based on the feedback from

an external instrument;

it has been specifically

implemented for coupling

with a dissolved oxygen

measurement probe;

• modulation program of the

blower speed of rotation,

based on the feedback from

the outlet pressure sensor;

it has been specifically

implemented in order to

prevent overload of the

electric motor in case of too

high system backpressure;

• “filter backwash cycle”

program, specifically

designed to increase the

blower speed of rotation to a

preset value, upon reaching

a preset value of the outlet

pressure.

• handling alarm and emergency

signals coming from the on

board safety devices, that is:

• the exceeding of the outlet

pressure threshold value at

the blower discharge;

• the exceeding of the inlet

pressure threshold value at the

blower suction;

• the exceeding of the outlet temperature

threshold value at the blower discharge;

• the exceeding of the inlet temperature threshold value at

the blower suction (that is of the temperature inside the

acoustic enclosure).

MAPRO®SmartControl: Logique de contrôle

Le système MAPRO®SmartControl a été développé pour:

• réguler la vitesse de rotation du compresseur de manière

simple et rapide, évitant ainsi l’installation et la

programmation d’un automate. Le logiciel permet l’utilisation

des trois programmes d’exploitation prédéfinis et entièrement

paramétrables suivants :

• le programme de modulation de la vitesse de rotation du

compresseur, basé sur le retour

d’un instrument externe, et

spécifiquement mis au point pour

être couplé à une sonde de mesure

du taux d’oxygène dissout ;

• le programme de modulation

de la vitesse de rotation du

compresseur, basé sur le retour

du capteur de pression de

refoulement; il a été spécialement

mis en œuvre pour éviter une

surcharge du moteur électrique

en cas de contre-pression trop

élevée du système ;

• le programme «cycle de lavage à

contre-courant», spécialement

conçu pour augmenter la vitesse

de rotation du compresseur

à une valeur prédéfinie, pour

atteindre une valeur préréglée

de la pression de refoulement.

• traiter les signaux d’alarme et

d’urgence provenant des dispositifs

de sécurité embarqués, à savoir :

• le dépassement de la valeur de

seuil de pression au refoulement

du compresseur ;

• le dépassement de la valeur de

seuil de pression à l’aspiration du

compresseur ;

• le dépassement de la valeur de seuil de

température au refoulement du compresseur ;

• le dépassement de la valeur de seuil de température

à l’aspiration du compresseur (c’est-à-dire la

température à l’intérieur du capotage d’insonorisation).

Caractéristiques principales du système électrique

• Alimentation du tableau de commande d’automatisation : 230V

1ph + N ou 400V 3ph + N 50Hz;

• Câblage effectué avec des câbles blindés pour une utilisation

en présence d’onduleurs ;

• Entrées 4-20 mA, équipées de connecteurs rapides M12 à 4 pôles,

pour les signaux analogiques provenant de l’instrumentation ;

• E / S pour le retour d’information et pour la gestion des signaux

d’urgence provenant du VFD ;

• Disjoncteur de ligne et verrouillage des portes directement

installés sur le panneau de commande d’automatisation ;

• Bouton d’arrêt d’urgence monté sur le côté de l’écran «tactile» ;
• Micro-interrupteurs sur les portes du capotage d’insonorisation

qui peuvent être ouvertes pour la maintenance, afin de couper

l’alimentation de la puissance électrique lors de l’ouverture

d’une porte avec le compresseur en fonctionnement.

Electric system main features

• Automation control board power supply: 230V 1ph + N or

400V 3ph + N 50Hz;

• Wiring with shielded cables to be used in electric systems

including a VFD;

• 4-20 mA inputs, equipped with 4-pole M12 quick-connectors,

for the analogue signals coming from the instrumentation;

• I/O for feedback and for the management of emergency

signals from the VFD;

• Line breaker and doors interlock directly installed on the

automation control board;

• Emergency mushroom fitted on the side of the “touch screen”

display;

• Micro-switches on the doors of the acoustic enclosure that

can be opened for maintenance, so that to cut off the power

supply when opening a door with blower in operation.

MAPRO

Système à l’arrêt

Maintenance et fonctionnement Heures de marche: Service: Intervalle: Entretien:

• Contrôler l’état de la courroie- Contrôler la tension de la courroie
• Contrôler le serrage des vis sanset, si nécessaire, la modifier tête de blocage des moyeux

Caractéristiques constructives des groupes d’aspiration

Groupes Standards

• Les Pompes à Pistons Rotatifs MAPRO^ ®

sont ordinairement équipées d’un

silencieux de refoulement intégré au

châssis et d’un filtre d’aspiration ;

• la pompe est toujours couplée au moteur

électrique via une transmission par

courroie; la tension de la courroie est

assurée automatiquement par le poids

du moteur électrique fixé sur un support

faisant levier ;

• les groupes standards sont complets avec

soupape casse vide, clapet anti-retour,

supports antivibratoires, tuyaux flexibles

de raccordement à l’aspiration et en sortie,

et carter de protection de la transmission ;

• sur^ demande,^ les^ groupes^ peuvent

être équipés d’un vacuomètre et d’un

silencieux supplémentaire à installer

en sortie.

Groupes Insonorisés

• Les^ groupes^ d’aspiration^ standards

peuvent être fournis complets avec un

capotage d’insonorisation ;

• le groupe est alors fixé sur la plaque

de base du capotage d’insonorisation;

en complément le capotage est équipé

d’un ventilateur d’extraction d’air,

d’un vacuomètre et d’un indicateur

d’encrassement du filtre pour un contrôle aisé des conditions

de fonctionnement de la machine;

• sur demande, les groupes insonorisés peuvent être équipés

de thermomètres, de pressostats et de thermostats. De

plus, ils peuvent être équipés d’un système permettant le

remplissage et la vidange rapides de l’huile de lubrification.

Applications et avantages

Les Pompes à Pistons Rotatifs MAPRO ®^ conviennent à toutes

les applications nécessitant un débit nettement supérieur à

celui que l’on peut obtenir avec des dépresseurs à canal latéral,

jusqu’à 4200 m3/h, et avec une dépression d’aspiration allant

jusqu’à -500 mbar g.

Les domaines d’application les plus courants sont :

• systèmes de transport sous vide ;
• assainissement de sols contaminés ;
• extraction de gaz inertes de réservoirs.

Durant le fonctionnement des Pompes il n’y a pas de contact

entre les pièces en rotation. Il n’y a donc pas de friction entre

les deux rotors et entre les rotors et le stator et donc aucune

lubrification interne n’est nécessaire. Le gaz qui circule dans la

machine reste non contaminé et complètement exempt d’huile.

POMPES À PISTONS ROTATIFS - Série MLV POSITIVE DISPLACEMENT EXHAUSTERS - MLV Series

Technical and constructional features of the Packages

Standard Packages

• MAPRO^ ®^ Positive^ Displacement

Exhausters are usually supplied

complete with discharge silencer

integrated in the supporting

baseplate and with inlet filter;

• the exhausters are coupled to the

electric motor via belt drives; thanks

to the hinged motor support the belt

drive tensioning is automatic;

• the standard packages are complete

with vacuum relief valve, non-return

valve, antivibration base mounts,

inlet and outlet flexible hoses and

safety drive guard;

• on request the packages can be

supplied fitted with vacuum gauge

and additional silencer to be

installed at the exhauster discharge.

Soundproofed Packages

• The^ standard^ packages^ can^ be

supplied complete with acoustic

enclosure;

• the^ package^ is^ fixed^ on^ the

baseplate of the acoustic enclosure;

and besides the enclosure is

equipped with air extraction fan,

vacuum gauge and filter restriction

indicator for a quick check of the

working conditions of machine;

• on request the soundproofed packages can be supplied

fitted with thermometers, and temperature and vacuum

switches. And besides they could be equipped with system

for the quick filling and draining of the lubricating oil.

Application and advantages

MAPRO ®^ Positive Displacement Exhausters are suitable for all

those applications requiring considerably higher flow rate than

that which can be achieved using side channel exhausters and

till 4200 m3/h, with inlet vacuum till -500 mbar g.

The most common fields of application are:

• vacuum conveying systems;
• remediation of contaminated soils;
• inert gases extraction from tanks.

There is no contact of the rotating parts during operation

of the Exhausters. There is therefore no friction between the

two rotors and between the rotors and the stator and thus no

internal lubrication is needed. The gas moving through the

machine remains uncontaminated and completely oil-free.

MAPRO

Performances Performance

p

hPa=mbar

Type de Pompe/Exhauster type (^) MLV 40 MLV 50

Moteur [tr/min] /Motor [rpm] 1500 3000 1500 3000

Pompe [tr/min] /Exhauster [rpm] 1000 1250 1500 2000 2500 3000 3500 4000 1000 1250 1500 2000 2500 3000 3500 4000

-

Q m^3 /h 96 120 139 185 232 278 324 374 107 138 168 228 289 349 410 470 t °C 67 46 36 20 15 17 18 19 62 41 31 15 10 12 13 14 P abs kW 0,9 1,1 1,2 1,6 1,9 2,2 2,6 2,9 0,9 1,2 1,4 1,8 2,2 2,6 2,9 3, P mot kW 1,5^ 1,5^ 2,2^ 2,2^3 3 4 4 1,1^ 1,5^ 2,2^ 2,2^3 4 4 Lp (A) s / c c / c^ dB(A)^7559 7661 7763 8064 8164 8164 8366 8568 6657 6959 7162 7667 8468 8468 8469

-

Q m^3 /h 84 107 129 176 223 270 317 366 93 124 155 216 277 338 399 460 t °C 93 62 45 27 24 25 26 26 88 57 40 22 19 20 21 21 P abs kW 1 1,2 1,4 1,8 2,1 2,5 2,9 3,3 1,1 1,3 1,6 2 2,5 2,9 3,4 3, P mot kW 1,5 1,5 2,2 2,2 3 4 4 5,5 1,5 2,2 2,2 3 3 4 5,5 5, Lp (A) s / c c / c^ dB(A)^7660 7762 7964 8065 8165 8165 8467 8669 6758 7061 7363 7868 8570 8569 8570

-

Q m^3 /h 71 95 119 167 214 262 310 358 79 110 141 203 265 327 389 451 t °C^^119 77 55 34 33 33 33 34 114 72 50 29 28 28 28 P abs kW 1,1 1,3 1,5 1,9 2,4 2,8 3,2 3,7 1,3 1,6 1,9 2,4 2,9 3,4 4 4, P mot kW 1,5 2,2 2,2 3 3 4 5,5 5,5 2,2 2,2 3 3 4 5,5 5,5 5, Lp (A) s / c c / c^ dB(A)^7861 7963 8065 8166 8266 8266 8468 8769 6860 7162 7465 8069 8671 8669 8673

-

Q m^3 /h 83 107 155 203 252 300 349 65 97 128 190 253 316 378 441 t °C 93 65 44 41 41 41 41 126 88 60 39 36 36 36 36 P abs kW 1,4 1,7 2,1 2,6 3,1 3,5 4,1 1,5 1,8 2,1 2,7 3,3 3,9 4,5 5 P mot kW 2,2 2,2 3 4 4 5,5 5,5 2,2 2,2 3 4 4 5,5 5,5 7, Lp (A) s / c c / c^ dB(A)^8064 8166 8167 8267 8267 8469 8770 7092 7264 7566 8170 8771 8771 8976

-

Q m^3 /h 70 95 144 192 241 290 339 83 115 178 241 304 368 431 t °C^107 76 53 50 50 49 48 102 71 48 45 45 44 P abs kW 1,5 1,8 2,3 2,8 3,3 3,9 4,5 2 2,3 3 3,6 4,3 5 5, P mot kW 2,2 3 3 4 5,5 5,5 7,5 3 3 4 5,5 5,5 7,5 7, Lp (A) s / c c / c^ dB(A)^8164 8167 8268 8268 8268 8470 8870 7565 7767 8271 8772 8872 9076

-

Q m^3 /h^85 134 183 232 281 331 72 104 167 231 294 358 t °C 90 71 67 66 64 63 113 85 66 62 61 59 58 P abs kW 2 2,6 3,2 3,7 4,3 5 2,2 2,5 3,3 4 4,8 5,5 6, P mot kW 3 4 4 5,5 5,5 7,5 3 3 4 5,5 7,5 7,5 9, Lp (A) s / c c / c^ dB(A)^8267 8268 8268 8269 8570 8970 7666 7868 8372 8872 8872 9278

-

Q m^3 /h 75 124 174 223 273 322 93 157 220 284 348 411 t °C 101 82 79 77 75 73 101 82 79 77 75 73 P abs kW 2,2^ 2,8^ 3,5^ 4,1^ 4,8^ 5,5^ 2,8^ 3,7^ 4,5^ 5,4^ 6,2^ 7, P mot kW 3 4 5,5 5,5 7,5 7,5 4 5,5 5,5 7,5 7,5 9, Lp (A) s / c c / c^ dB(A)^8268 8268 8370 8370 8571 9171 8069 8373 8973 8973 9379

-

Q m^3 /h 115 165 214 264 314 146 210 274 338 401 t °C^^105 101 98 95 92 100 96 93 90 P abs kW 3 3,7 4,4 5,1 5,9 3,9 4,8 5,7 6,6 7, P mot kW 4 5,5 7,5 7,5 7,5 5,5 7,5 7,5 9,2 9, Lp (A) s / c c / c^ dB(A)^8170 8370 8370 8571 9171 8474 9074 8974 9581

- ()*

Q m^3 /h 106 156 206 255 305 200 263 327 391 t °C 124 118 114 110 107 115 109 105 102 P abs kW 3,2 3,9 4,7 5,4 6,3 5,2 6,2 7,2 8, P mot kW^4 5,5^ 7,5^ 7,5^11 7,5^ 7,5^ 9,2^11 Lp (A) s / c c / c^ dB(A)^8370 8370 8369 8572 9172 8470 9076 9683

Flow rates refer to air at the inlet vacuum and 20°C and with discharge

pressure of 1013 mbar abs.

Q = flow rate – Tolerance on flow rate values: ± 5%

Δt = temperature increase – Tolerance on Δt: ± 5°C

Pabs = absorbed power at motor shaft – Tolerance on Pabs: ± 5%

Pmot = electric motor power

Lp = Sound pressure level (SPL), measured in free field, at 1 m distance,

in accordance with the Standard EN ISO 2151, with inlet and discharge

piped and without radiating noise of the pipes – Tolerance: ± 2dB(A)

s/c = without acoustic enclosure c/c = with acoustic enclosure and

additional discharge silencer

(*) = only for non-continuous operation. Please contact our Sales

Department for any information.

Le débit se réfère à de l’air à la dépression d’aspiration et 20°C ; la

pression de refoulement est considérée à 1013 mbar abs.

Q = débit – Tolérance sur les valeurs de débit : ± 5%

Δt = échauffement - Tolérance sur Δt : ± 5°C

Pabs = puissance absorbée à l’arbre du moteur – Tolérance sur Pabs : ± 5%

Pmot = puissance du moteur électrique

Lp = niveau de pression sonore (NPS), mesuré en champ libre, à 1

mètre, conformément à la Norme EN ISO 2151, avec aspiration et

refoulement canalisés et hors rayonnement sonore de la tuyauterie –

Tolérance : ± 2dB(A)

s/c = sans capotage d’insonorisation c/c = avec capotage d’insonorisation

(*) = seulement pour service non-continu. Merci de contacter notre

Service Commercial pour toute information.

MAPRO

Performances Performance

Flow rates refer to air at the inlet vacuum and 20°C and with discharge

pressure of 1013 mbar abs.

Q = flow rate – Tolerance on flow rate values: ± 5%

Δt = temperature increase – Tolerance on Δt: ± 5°C

Pabs = absorbed power at motor shaft – Tolerance on Pabs: ± 5%

Pmot = electric motor power

Lp = Sound pressure level (SPL), measured in free field, at 1 m distance,

in accordance with the Standard EN ISO 2151, with inlet and discharge

piped and without radiating noise of the pipes – Tolerance: ± 2dB(A)

s/c = without acoustic enclosure c/c = with acoustic enclosure and

additional discharge silencer

(*) = only for non-continuous operation. Please contact our Sales

Department for any information.

Le débit se réfère à de l’air à la dépression d’aspiration et 20°C ; la

pression de refoulement est considérée à 1013 mbar abs.

Q = débit – Tolérance sur les valeurs de débit : ± 5%

Δt = échauffement - Tolérance sur Δt : ± 5°C

Pabs = puissance absorbée à l’arbre du moteur – Tolérance sur Pabs : ± 5%

Pmot = puissance du moteur électrique

Lp = niveau de pression sonore (NPS), mesuré en champ libre, à 1

mètre, conformément à la Norme EN ISO 2151, avec aspiration et

refoulement canalisés et hors rayonnement sonore de la tuyauterie –

Tolérance : ± 2dB(A)

s/c = sans capotage d’insonorisation c/c = avec capotage d’insonorisation

(*) = seulement pour service non-continu. Merci de contacter notre

Service Commercial pour toute information.

MAPRO

p

hPa=mbar

Type de Pompe/Exhauster type (^) MLV 65 MLV 70

Moteur [tr/min] /Motor [rpm] 1500 3000 1500 3000

Pompe [tr/min] /Exhauster [rpm] 1000 1250 1500 2000 2500 3000 3500 4000 1000 1250 1500 2000 2500 3000 3500 4000

-

Q m^3 /h 150 198 246 342 437 534 630 725 211 285 359 507 661 811 962 1113 t °C 22 18 14 12 13 12 13 14 19 17 16 14 13 13 12 12 P abs kW 0,8 1,1 1,4 2 2,6 3,2 3,9 4,5 2,4 2,8 3,1 3,8 4,4 5,1 5,7 6, P mot kW 1,1^ 1,5^ 2,2^3 4 4 5,5^ 5,5^3 4 4 5,5^ 5,5^ 7,5^ 7,5^ 9, Lp (A) s / c c / c^ dB(A)^6143 6448 6853 7461 8069 8070 8271 8372 6867 7168 7469 8170 8772 9072 9173

-

Q m^3 /h 132 180 228 324 419 517 613 708 195 266 341 492 643 795 947 1101 t °C 29 26 23 20 20 19 19 20 27 23 21 18 16 16 17 17 P abs kW 1,2 1,5 1,9 2,6 3,4 4,1 4,8 5,6 3 3,3 3,7 4 5,1 5,9 6,6 7, P mot kW 1,5 2,2 3 4 5,5 5,5 7,5 7,5 4 4 5,5 5,5 7,5 7,5 9,2 9, Lp (A) s / c c / c^ dB(A)^6345 6649 6954 7663 8271 8271 8372 8573 7068 7369 7670 8272 8873 9074 9274

-

Q m^3 /h 113 162 210 307 401 500 596 691 174 247 323 475 627 780 934 1087 t °C^^40 34 31 28 27 25 25 25 38 32 28 24 23 23 24 P abs kW 1,5 2 2,5 3,2 4,1 5 5,8 6,7 3,5 3,9 4,3 5,2 6 6,8 7,6 8, P mot kW 2,2 3 3 4 5,5 7,5 7,5 9,2 5,5 5,5 5,5 7,5 7,5 9,2 9,2 11 Lp (A) s / c c / c^ dB(A)^6445 6750 7155 7764 8472 8473 8573 8674 7270 7570 7871 8373 8974 9075 9376

-

Q m^3 /h 95 143 192 289 384 483 579 674 156 229 306 459 613 768 923 1076 t °C 53 45 40 36 33 31 30 30 54 44 37 33 32 31 32 33 P abs kW 2 2,5 3 4 5 6 6,9 7,9 3,9 4,4 4,9 6 6,7 7,6 8,5 9 P mot kW 3 3 4 5,5 7,5 7,5 9,2 11 5,5 5,5 7,5 7,5 9,2 9,2 11 11 Lp (A) s / c c / c^ dB(A)^6546 6851 7256 7966 8575 8574 8674 8774 7270 7672 7973 8574 9075 9177 9477

-

Q m^3 /h 76 125 174 271 366 465 563 657 216 294 446 602 757 913 1066 t °C^62 53 49 45 43 40 39 38 57 52 48 47 48 49 P abs kW 2,3 2,8 3,4 4,5 5,6 6,7 7,8 8,9 5 5,7 7 7,6 8,6 9 10, P mot kW 3 4 5,5 5,5 7,5 9,2 11 11 7,5 7,5 9,2 9,2 11 11 15 Lp (A) s / c c / c^ dB(A)^6646 6951 7256 7966 8675 8674 8775 8874 7773 8074 8575 9176 9177 9578

-

Q m^3 /h^109 158 255 351 449 546 641 200 278 433 586 743 897 t °C 69 65 61 57 54 53 52 80 73 65 61 62 63 65 P abs kW 3 3,6 4,8 6 7,2 8,4 9,6 5,9 6,5 7,6 9 9,6 10,5 11, P mot kW 4 5,5 7,5 7,5 9,2 11 15 7,5 9,2 9,2 11 15 15 15 Lp (A) s / c c / c^ dB(A)^7051 7356 8067 8676 8675 8876 9074 7776 8076 8676 9176 9278 9579

-

Q m^3 /h 93 142 239 335 433 530 625 264 419 574 730 883 1038 t °C 90 86 80 75 71 70 69 92 82 76 77 78 79 P abs kW^3 3,7^ 4,9^ 6,2^ 7,5^ 8,8^ 10,1^7 8,1^ 9,2^ 10,2^ 11,3^ 12, P mot kW 4 5,5 7,5 7,5 9,2 11 15 9,2 11 15 15 15 15 Lp (A) s / c c / c^ dB(A)^6850 7356 8067 8677 8776 8877 9175 8076 8677 9276 9278 9680

-

Q m^3 /h 126 223 318 417 513 609 399 554 709 864 1019 t °C^^105 100 94 88 86 85 102 91 92 93 P abs kW 3,8 5,2 6,6 7,9 9,3 10,7 9 10,2 11,4 12,5 13, P mot kW 5,5 7,5 9,2 11 15 15 11 15 15 15 18, Lp (A) s / c c / c^ dB(A)^7561 8067 8778 8778 8978 9276 8778 9277 9379 9782

- ()*

Q m^3 /h 207 302 400 497 590 539 694 849 1006 t °C 114 108 102 101 101 114 110 110 111 P abs kW 5,6 7,1 8,6 10,2 11,7 11,1 12,5 13,8 15 P mot kW 7,5^ 9,2^11 15 15 15 15 18,5^ 18, Lp (A) s / c c / c^ dB(A)^8167 8779 8879 9178 9377 9177 9480 9883
