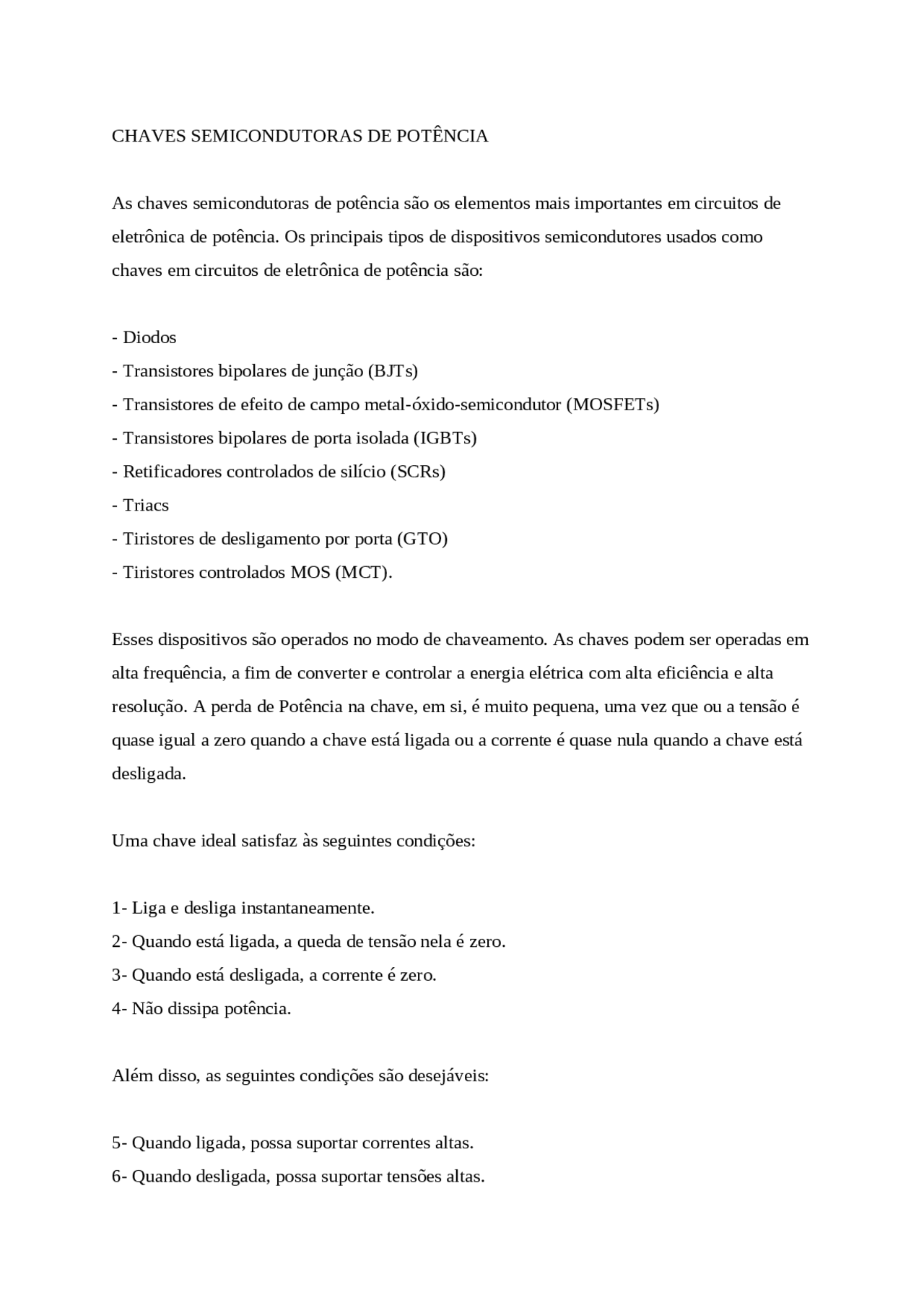

CHAVES SEMICONDUTORAS DE POTÊNCIA
As chaves semicondutoras de potência são os elementos mais importantes em circuitos de eletrônica de potência. Os principais tipos de dispositivos semicondutores usados como chaves em circuitos de eletrônica de potência são:
- Diodos
- Transistores bipolares de junção (BJTs)
- Transistores de efeito de campo metal-óxido-semicondutor (MOSFETs)
- Transistores bipolares de porta isolada (IGBTs)
- Retificadores controlados de silício (SCRs)
- Triacs
- Tiristores de desligamento por porta (GTO)
- Tiristores controlados MOS (MCT). Esses dispositivos são operados no modo de chaveamento. As chaves podem ser operadas em alta frequência, a fim de converter e controlar a energia elétrica com alta eficiência e alta resolução. A perda de Potência na chave, em si, é muito pequena, uma vez que ou a tensão é quase igual a zero quando a chave está ligada ou a corrente é quase nula quando a chave está desligada. Uma chave ideal satisfaz às seguintes condições: 1- Liga e desliga instantaneamente. 2- Quando está ligada, a queda de tensão nela é zero. 3- Quando está desligada, a corrente é zero. 4- Não dissipa potência. Além disso, as seguintes condições são desejáveis: 5- Quando ligada, possa suportar correntes altas. 6- Quando desligada, possa suportar tensões altas.
7- Que utilize pouca potência para o controle da operação. 8- Que seja altamente confiável. 9- Que seja pequena e leve. 10- Que tenha baixo custo. 11- Que não requeira manutenção. DIODOS DE POTÊNCIA Os diodos de potência desempenham um papel importante nos circuitos de eletrônica de potência. São utilizados principalmente em retificadores não controlados, efetuando a conversão de tensões AC para DC fixas, e como diodos de retorno, a fim de fornecer uma passagem para o fluxo de corrente em cargas indutivas. São similares em função aos de junção PN; entretanto, tem a capacidade muito maior de potência, tensão e corrente-missão DC em alta tensão. ////////////////////////////////////// COMPONENTES SEMICONDUTORES DE POTÊNCIA Diodos de Potência Um diodo semicondutor é uma estrutura P-N que, dentro de seus limites de tensão e de corrente, permite a passagem de corrente em um único sentido. Detalhes de funcionamento, em geral desprezados para diodos de sinal, podem ser significativos para componentes de maior potência, caracterizados por uma maior área (para permitir maiores correntes) e maior comprimento (a fim de suportar tensões mais elevadas). A figura 3.1 mostra, simplificadamente, a estrutura interna de um diodo.
suportável pelo componente. As camadas que fazem os contatos externos são altamente dopadas, a fim de fazer com que se obtenha um contato com característica ôhmica e não semi-condutor. O contorno arredondado entre as regiões de anodo e catodo tem como função criar campos elétricos mais suaves (evitando o efeito de pontas). No estado bloqueado, pode-se analisar a região de transição como um capacitor, cuja carga é aquela presente na própria região de transição. Na condução não existe tal carga, no entanto, devido à alta dopagem da camada P+, por difusão, existe uma penetração de lacunas na região N-. Além disso, à medida que cresce a corrente, mais lacunas são injetadas na região N-, fazendo com que elétrons venham da região N+ para manter a neutralidade de carga. Desta forma, cria-se uma carga espacial no catodo, a qual terá que ser removida (ou se recombinar) para permitir a passagem para o estado bloqueado do diodo. O comportamento dinâmico de um diodo de potência é, na verdade, muito diferente do de uma chave ideal, como se pode observar na figura 3.2. Suponha-se que se aplica uma tensão vi ao diodo, alimentando uma carga resistiva (cargas diferentes poderão alterar alguns aspectos da forma de onda). Durante t1, remove-se a carga acumulada na região de transição. Como ainda não houve significativa injeção de portadores, a resistência da região N- é elevada, produzindo um pico de tensão. Indutâncias parasitas do componente e das conexões também colaboram com a sobre-tensão. Durante t2 tem-se a chegada dos portadores e a redução da tensão para cerca de 1V. Estes tempos são, tipicamente, da ordem de centenas de ns. No desligamento, a carga espacial presente na região N- deve ser removida antes que se possa reiniciar a formação da barreira de potencial na junção. Enquanto houver portadores transitando, o diodo se mantém em condução. A redução em Von se deve à diminuição da queda ôhmica. Quando a corrente atinge seu pico negativo é que foi retirado o excesso de portadores, iniciando-se, então, o bloqueio do diodo. A taxa de variação da corrente, associada às indutâncias do circuito, provoca uma sobre-tensão negativa. Diodos rápidos possuem trr da ordem de, no máximo, poucos micro-segundos, enquanto nos diodos normais é de dezenas ou centenas de micro-segundos. O retorno da corrente a zero, após o bloqueio, devido à sua elevada derivada e ao fato de, neste momento, o diodo já estar desligado, é uma fonte importante de sobretensões produzidas por indutâncias parasitas associadas aos componentes por onde circula tal corrente. A fim de minimizar este fenômeno foram desenvolvidos os diodos "soft-recovery", nos quais esta variação de corrente é suavizada, reduzindo os picos de tensão gerados. Em aplicações nas quais o diodo comuta sob tensão nula não se observa o fenômeno da recombinação reversa.
Figura 3.2. Estrutura típica de diodo de potência.e Formas de onda típicas de comutação de diodo de potência. Tiristor O nome tiristor engloba uma família de dispositivos semicondutores que operam em regime chaveado, tendo em comum uma estrutura de 4 camadas semicondutoras numa sequência p- n-p-n, apresentando um funcionamento biestável. O tiristor de uso mais difundido é o SCR (Retificador Controlado de Silício), usualmente chamado simplesmente de tiristor. Outros componentes, no entanto, possuem basicamente uma mesma estrutura: LASCR (SCR ativado por luz), também chamado de LTT (Light Triggered Thyristor), TRIAC (tiristor triodo bidirecional), DIAC (tiristor diodo bidirecional), GTO (tiristor comutável pela porta), MCT (Tiristor controlado por MOS). Princípio de funcionamento O tiristor é formado por quatro camadas semicondutoras, alternadamente p-n-p-n, possuindo 3 terminais: anodo e catodo , pelos quais flui a corrente, e a porta (ou gate) que, a uma injeção de corrente, faz com que se estabeleça a corrente anódica. A figura 3.3 ilustra uma estrutura simplificada do dispositivo. Se entre anodo e catodo tivermos uma tensão positiva, as junções J1 e J3 estarão diretamente polarizadas, enquanto a junção J2 estará reversamente polarizada. Não haverá condução de corrente até que a tensão Vak se eleve a um valor que provoque a ruptura da barreira de potencial em J2 [3.1]. Se houver uma tensão Vgk positiva, circulará uma corrente através de J3, com portadores negativos indo do catodo para a porta. Por construção, a camada P ligada à porta é
Figura 3.4 Analogia entre tiristor e transistores Quando uma corrente Ig positiva é aplicada, Ic2 e Ik crescerão. Como Ic2 = Ib1, T conduzirá e teremos Ib2=Ic1 + Ig, que aumentará Ic2 e assim o dispositivo evoluirá até a saturação, mesmo que Ig seja retirada. Tal efeito cumulativo ocorre se os ganhos dos transistores forem maior que 1. O componente se manterá em condução desde que, após o processo dinâmico de entrada em condução, a corrente de anodo tenha atingido um valor superior ao limite IL, chamado de corrente de "latching". Para que o tiristor deixe de conduzir é necessário que a corrente por ele caia abaixo do valor mínimo de manutenção (IH), permitindo que se restabeleça a barreira de potencial em J2. Para a comutação do dispositivo não basta, pois, a aplicação de uma tensão negativa entre anodo e catodo. Tal tensão reversa apressa o processo de desligamento por deslocar nos sentidos adequados os portadores na estrutura cristalina, mas não garante, sozinha, o desligamento. Devido a características construtivas do dispositivo, a aplicação de uma polarização reversa do terminal de gate não permite a comutação do SCR. Este será um comportamento dos GTOs, como se verá adiante. Maneiras de disparar um tiristor Podemos considerar cinco maneiras distintas de fazer com que um tiristor entre em conducão: a) Tensão Quando polarizado diretamente, no estado desligado, a tensão de polarização é aplicada sobre a junção J2. O aumento da tensão Vak leva a uma expansão da região de transição tanto para o interior da camada do gate quanto para a camada N adjacente. Mesmo na ausência de corrente de gate, por efeito térmico, sempre existirão cargas livre que penetram na região de transição (no caso, elétrons), as quais são aceleradas pelo campo elétrico presente em J2. Para valores elevados de tensão (e, consequentemente, de campo elétrico), é possível iniciar um processo de avalanche, no qual as cargas aceleradas, ao chocarem-se com átomos vizinhos, provoquem a expulsão de novos portadores, os quais reproduzem o processo. Tal fenômeno, do ponto de vista do comportamento do fluxo de cargas pela junção J2, tem efeito similar ao de uma injeção de corrente pelo gate, de modo que, se ao se iniciar a passagem de corrente for atingido o limiar de IL, o dispositivo se manterá em condução.
b) Ação da corrente positiva de porta Sendo o disparo através da corrente de porta a maneira mais usual de ser ligado o tiristor, é importante o conhecimento dos limites máximos e mínimos para a tensão Vgk e a corrente Ig, como mostrados na figura 3.6. O valor Vgm indica a mínima tensão de gate que garante a condução de todos os componentes de um dado tipo, na mínima temperatura especificada. O valor Vgo é a máxima tensão de gate que garante que nenhum componente de um dado tipo entrará em condução, na máxima temperatura de operação. A corrente Igm é a mínima corrente necessária para garantir a entrada em condução de qualquer dispositivo de um certo tipo, na mínima temperatura. Para garantir a operação correta do componente, a reta de carga do circuito de acionamento deve garantir a passagem além dos limites Vgm e Igm, sem exceder os demais limites (tensão, corrente e potência máximas). Figura 3.5 Característica estática do tiristor.
b) Máxima tensão reversa (VBR) c) Máxima corrente de anodo (Ia max): pode ser dada como valor RMS, médio, de pico e/ou instantâneo. d) Máxima temperatura de operação (Tj max): temperatura acima da qual, devido a um possível processo de avalanche, pode haver destruição do cristal. e) Resistência térmica (Rth): é a diferença de temperatura entre 2 pontos especificados ou regiões, dividido pela potência dissipada sob condições de equilíbrio térmico. É uma medida das condições de fluxo de calor do cristal para o meio externo. f) Característica I2t: é o resultado da integral do quadrado da corrente de anodo num determinado intervalo de tempo, sendo uma medida da máxima potência dissipável pelo dispositivo. É dado básico para o projeto dos circuitos de proteção. g) Máxima taxa de crescimento da tensão direta Vak (dv/dt). h) Máxima taxa de crescimento da corrente de anodo (di/dt): fisicamente, o início do processo de condução de corrente pelo tiristor ocorre no centro da pastilha de silício, ao redor da região onde foi construída a porta, espalhando-se radialmente até ocupar toda a superfície do catodo, à medida que cresce a corrente. Mas se a corrente crescer muito rapidamente, antes que haja a expansão necessária na superfície condutora, haverá um excesso de dissipação de potência na área de condução, danificando a estrutura semicondutora. Este limite é ampliado para tiristores de tecnologia mais avançada fazendo-se a interface entre gate e catodo com uma maior área de contato, por exemplo, 'interdigitando" o gate. A figura 3.7 ilustra este fenômeno. i) Corrente de manutenção de condução (IH): a mínima corrente de anodo necessária para manter o tiristor em condução. j) Corrente de disparo (IL): mínima corrente de anodo requerida para manter o SCR ligado imediatamente após ocorrer a passagem do estado desligado para o ligado e ser removida a corrente de porta. k) Tempo de disparo (ton): é o tempo necessário para o tiristor sair do estado desligado e atingir a plena condução. l) Tempo de desligamento (toff): é o tempo necessário para a transição entre o estado de condução e o de bloqueio. É devido a fenômenos de recombinação de portadores no material semicondutor. m) Corrente de recombinação reversa (Irqm): valor de pico da corrente reversa que ocorre durante o intervalo de recombinação dos portadores na junção. A figura 3.8 ilustra algumas destas características.
Figura 3.7 Expansão da área de condução do tiristor a partir das vizinhanças da região de gate. Figura 3.8: Características do tiristor Circuitos de excitação do gate a) Condução Conforme foi visto, a entrada em condução de um tiristor é controlada pela injeção de uma corrente no terminal da porta, devendo este impulso estar dentro da área delimitada pela figura 3.6. Por exemplo, para um dispositivo que deve conduzir 100 A, um acionador que forneça uma tensão Vgk de 6V com impedância de saída 12 ohms é adequado. A duração do sinal de disparo deve ser tal que permita à corrente atingir IL quando, então, pode ser retirada. Observamos ser bastante simples o circuito de disparo de um SCR e, dado o alto ganho do dispositivo, as exigências quando ao acionamento são mínimas. b) Comutação Se, por um lado, é fácil a entrada em condução de um tiristor, o mesmo não se pode dizer de sua comutação. Lembramos que a condição de desligamento é qua a corrente de anodo fique
Figura 3.8.2 Circuito e formas de onda de comutação por ressonância da carga. b.3) Comutação forçada É utilizada em circuitos com alimentação cc e nos quais não ocorre reversão no sentido da corrente de anodo. A idéia básica deste tipo de comutação é oferecer à corrente de carga um caminho alternativo ao tiristor, enquanto se aplica uma tensão reversa sobre ele, desligando-o. Antes do surgimento dos GTOs, este foi um assunto muito discutido, buscando-se topologias eficientes. Com o advento dos dispositivos com comutação pelo gate, os SCRs tiveram sua aplicação concentrada nas aplicações nas quais ocorrem comutação natural ou pela carga. A figura 3.8.3 mostra um circuito para comutação forçada de SCR e as formas de onda típicas. A figura 3.8.4 mostra detalhes de operação do circuito auxiliar de comutação. Em um tempo anterior a to, a corrente da carga (suposta quase constante, devido à elevada constante de tempo do circuito RL) passa pelo diodo de circulação. A tensão sobre o capacitor é negativa, com valor igual ao da tensão de entrada. Em t1 o tiristor principal, Sp, é disparado, conectando a fonte à carga, levando o diodo Df ao desligamento. Ao mesmo tempo surge uma malha formada por Sp, Cr, D2 e Lr, a qual permite a ocorrência de uma ressonância entre Cr e Lr, levando à inversão na polaridade da tensão do capacitor. Em t1 a tensão atinge seu máximo e o diodo D2 desliga (pois a corrente se anula). O capacitor está preparado para realizar a comutação de Sp. Quanto o tiristor auxiliar, Sa, é disparado, em t2, a corrente da carga passa a ser fornecida através do caminho formado por Lr, Sa e Cr, levando a corrente por Sp a zero, ao mesmo tempo em que se aplica uma tensão reversa sobre ele, de modo a desligá-lo. Continua a haver corrente por Cr, a qual, em t3, se torna igula à corrente da carga, fazendo com que a variação de sua tensão assuma uma forma linear. Esta tensão cresce (no sentido negativo) até levar o diodo de circulação à condução, em t4. Como ainda existe corrente pelo indutor Lr, ocorre uma pequena oscilação na malha Lr, Sa, Cr e D2 e, quando a corrente por Sa se anula, o capacitor se descarrega até a tensão Vcc na malha formada por Cr, D1, Lr, fonte e Df.
Figura 3.8.3 Topologia com comutação forçada de SCR e formas de onda típicas. Figura 3.8.4 Detalhes das formas de onda durante comutação. Redes Amaciadoras O objetivo destas redes é evitar problemas advindos de excessivos valores para dv/dt e di/dt, conforme descrito anteriormente. a) O problema di/dt Uma primeira medida capaz de limitar possíveis danos causados pelo crescimento excessivamente rápido da corrente de anodo é construir um circuito acionador de gate adequado, que tenha alta derivada de corrente de disparo para que seja também rápida a expansão da área condutora. Um reator saturável em série com o tiristor também limitará o crescimento da corrente de anodo durante a entrada em condução do dispositivo. Além deste fato tem-se outra vantagem adicional que é a redução da potência dissipada no chaveamento pois, quando a corrente de anodo crescer, a tensão Vak será reduzida pela queda sobre a indutância.
Existem duas tecnologias básicas de construção de tiristores, diferindo basicamente no que se refere à região do catodo e sua junção com a região da porta. A tecnologia de difusão cria uma região de fronteira entre catodo e gate pouco definida, formando uma junção não- uniforme, que leva a uma característica de disparo (especialmente quanto ao tempo de atraso e à sensibilidade ao disparo) não homogênea. A tecnologia epitaxial permite fronteiras bastante definidas, implicando numa maior uniformidade nas características do tiristor. Conclui-se assim que, quando se faz uma associação (série ou paralela) destes dispositivos, é preferível empregar componentes de construção epitaxial [3.3]. Em ligações paralelas de elementos de baixa resistência, um fator crítico para a distribuição de corrente são variações no fluxo concatenado pelas malhas do circuito, dependendo, pois, das indutâncias das ligações. Outro fator importante relaciona-se com a característica do coeficiente negativo de temperatura do dispositivo, ou seja, um eventual desequilíbrio de corrente provoca uma elevação de temperatura no SCR que, por sua vez, melhora as condições de condutividade do componente, aumentando ainda mais o desequilíbrio, podendo levá-lo à destruição [3.4]. Uma primeira precaução para reduzir estes desbalanceamentos é realizar uma montagem de tal maneira que todos os tiristores estejam a uma mesma temperatura, o que pode ser feito, por exemplo, pela montagem em um único dissipador. No que se refere à indutância das ligações, a própria disposição dos componentes em relação ao barramento afeta significativamente esta distribuição de corrente. Arranjos cilíndricos tendem a apresentar um menor desequilíbrio. Estado estacionário Além das considerações já feitas quanto à montagem mecânica, algumas outras providências podem ser tomadas para melhorar o equilíbrio de corrente nos tiristores: a) Impedância série A idéia é adicionar impedâncias em série com cada componente a fim de limitar o eventual desequilíbrio. Se a corrente crescer num ramo, haverá aumento da tensão, o que fará com que a corrente se distribua entre os demais ramos. O uso de resistores implica no aumento das perdas, uma vez que dado o nível elevado da corrente, a dissipação pode atingir centenas de watts, criando problemas de dissipação e eficiência. Outra alternativa é o uso de indutores lineares. b) Reatores acoplados Conforme ilustrado na figura 3.10, se a corrente por SCR1 tende a se tornar maior que por SCR2, uma força contra-eletro-motriz aparecerá sobre a indutância, proporcionalmente ao desbalanceamento, tendendo a reduzir a corrente por SCR3. Ao mesmo tempo uma tensão é induzida do outro lado do enrolamento, aumentando a corrente por SCR2. As mais importantes características do reator são alto valor da saturação e baixo fluxo residual, para permitir uma grande excursão do fluxo a cada ciclo.
Figura 3.10: Equalização de corrente com reatores acoplados Disparo Há duas características do tiristor bastante importantes para boa divisão de corrente entre os componentes no momento em que se deve dar o início da condução: o tempo de atraso (td) e a mínima tensão de disparo (Vonmin). O tempo de atraso pode ser interpretado como o intervalo entre a aplicação do sinal de porta e a real condução do tiristor. A mínima tensão de disparo é o valor mínimo da tensão direta entre anodo e catodo com a qual o tiristor pode ser ligado por um sinal adequado de porta. Recorde-se, da característica estática do tiristor, que quanto menor a tensão Vak, maior deve ser a corrente de gate para levar o dispositivo à condução. Diferenças em td podem fazer com que um componente entre em condução antes do outro. Com carga indutiva este fato não é tão crítico pela inerente limitação de di/dt da carga, o que não ocorre com cargas capacitivas e resistivas. Além disso, como Vonmin é maior que a queda de tensão direta sobre o tiristor em condução, é possível que nem seja factível ao outro dispositivo entrar em condução. Esta situação é crítica quando se acoplam diretamente os tiristores, sendo minimizada através dos dispositivos de equalização já descritos e ainda por sinais de porta de duração maior que o tempo de atraso. Desligamento Especialmente com carga indutiva, deve-se prever algum tipo de arranjo que consiga manter o equilíbrio de corrente mesmo que haja diferentes características entre os tiristores (especialmente relacionadas com os tempos de desligamento). A capacitância do circuito amaciador limita o desbalanceamento, uma vez que absorve a corrente do tiristor que começa a desligar.
Figura 3.11: Tensões em associação de tiristores sem rede de equalização. Estado estacionário O método usual de equalizar tensões nas situações I e VI é colocar uma rede resistiva com cada resistor conectado entre anodo e catodo de cada tiristor. Estes resistores representam consumo de potência, sendo desejável usar os de maior valor possível. O projeto do valor da resistência deve considerar a diferença nos valores das correntes de bloqueio direta e reversa. Disparo Um método que pode ser usado para minimizar o desequilíbrio do estado II é fornecer uma corrente de porta com potência suficiente e de rápido crescimento, para minimizar as diferenças relativas ao tempo de atraso. A largura do pulso deve ser tal que garanta a continuidade da condução de todos os tiristores. Desligamento Para equalizar a tensão no estado V um capacitor é ligado entre anodo e catodo de cada tiristor. Se a impedância do capacitor é suficientemente baixa e/ou se utiliza a constante de tempo necessária, o crescimento da tensão no dispositivo mais rápido será limitado até que todos se recombinem. Esta implementação também alivia a situação no disparo, uma vez que realiza uma injeção de corrente no tiristor, facilitando a entrada em condução de todos os dispositivos. Mas se o capacitor providencia excelente equalização de tensão, o pico de corrente injetado no componente no disparo pode ser excessivo, devendo ser limitado por meio de um resistor em série com o capacitor. É interessante um alto valor de R e baixo valor de C para, com o mesmo RC, obter pouca dissipação de energia. Mas se o resistor for de valor muito elevado será imposta uma tensão de rápido crescimento sobre o tiristor, podendo ocasionar disparo por dv/dt. Usa-se então um diodo em paralelo com o resistor, garantindo um caminho de carga pra o capacitor, enquanto a descarga se faz por R. O diodo deve ter uma característica
suave de recombinação para evitar efeitos indesejáveis associados às indutâncias parasitas das ligações. Recomenda-se o uso de capacitores de baixa indutância parasita. A figura 3. ilustra tais circuitos de equalização. Figura 3.12. Circuito de equalização de tensão em associação série de tiristores. Circuito de disparo Em muitas aplicações, devido à necessidade de isolamento elétrico entre o circuito de comando e o de potência, o sinal de disparo deve ser isolado por meio de algum dispositivo como, por exemplo, transformadores de pulso ou acopladores óticos. a) Transformador de pulso Neste caso, tem-se transformadores capazes de responder apenas em alta frequência, mas que possibilitam a transferência de pulsos de curta duração (até centenas de microsegundos), após o que o transformador satura. Caso seja necessário um pulso mais largo, ele poderá ser obtido por meio de um trem de pulsos, colocando-se um filtro passa-baixas no lado de saída. Com tais dispositivos deve-se prever algum tipo de limitação de tensão no secundário (onde está conectado o gate), a fim de evitar sobretensões. Quando se usar transformador de pulso é preciso garantir que ele suporte pelo menos a tensão de pico da alimentação. Como as condições de disparo podem diferir cosideravelmente entre os tiristores, é comum inserir uma impedância em série com a porta para evitar que um tiristor com menor impedância de porta drene o sinal de disparo, impedindo que os demais dispositivos entrem em condução. Esta impedância em série pode ser um resistor ou um capacitor, que tornaria mais rápido o crescimento do pulso de corrente. b) Acoplamento luminoso O acoplamento ótico apresenta como principal vantagem a imunidade a interferências eletromagnéticas, além da alta isolação de potencial. Dois tipos básicos de acopladores são usados: os opto-acopladores e as fibras óticas. No primeiro caso tem-se um dispositivo onde o emissor e o receptor estão integrados, apresentando uma isolação típica de 2500V. Já para as fibras óticas, o isolamento pode ser de centenas de kV. A potência necessária para o disparo é provida por duas fontes: uma para alimentar o emissor (em geral a própria fonte do circuito de controle) e outra para o lado do receptor. Eventualmente, a própria carga armazenada no capacitor do circuito amaciador (ou rede de
