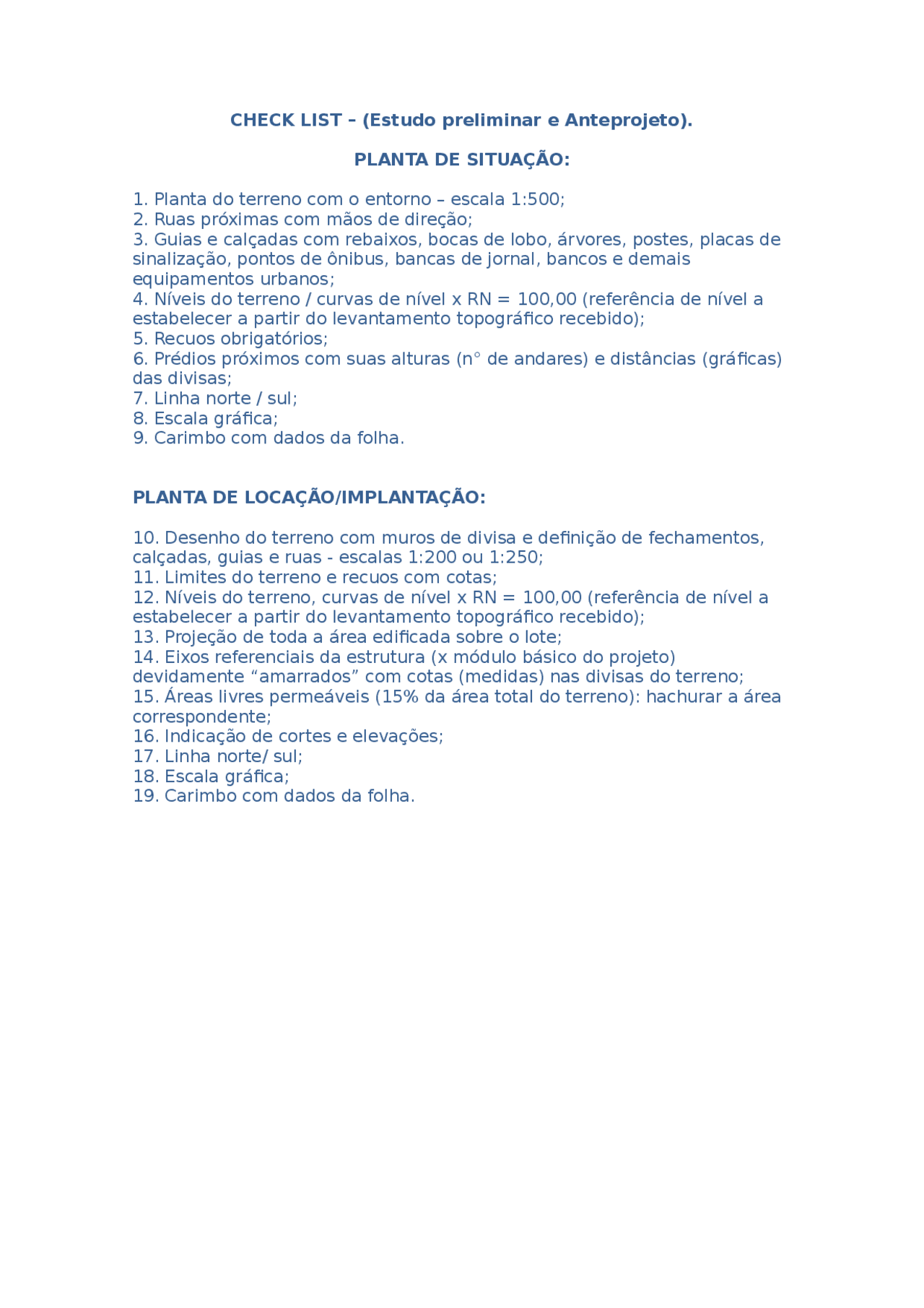

CHECK LIST – (Estudo preliminar e Anteprojeto).
PLANTA DE SITUAÇÃO:
1. Planta do terreno com o entorno – escala 1:500;
2. Ruas próximas com mãos de direção;
3. Guias e calçadas com rebaixos, bocas de lobo, árvores, postes, placas de
sinalização, pontos de ônibus, bancas de jornal, bancos e demais
equipamentos urbanos;
4. Níveis do terreno / curvas de nível x RN = 100,00 (referência de nível a
estabelecer a partir do levantamento topográfico recebido);
5. Recuos obrigatórios;
6. Prédios próximos com suas alturas (n° de andares) e distâncias (gráficas)
das divisas;
7. Linha norte / sul;
8. Escala gráfica;
9. Carimbo com dados da folha.
PLANTA DE LOCAÇÃO/IMPLANTAÇÃO:
10. Desenho do terreno com muros de divisa e definição de fechamentos,
calçadas, guias e ruas - escalas 1:200 ou 1:250;
11. Limites do terreno e recuos com cotas;
12. Níveis do terreno, curvas de nível x RN = 100,00 (referência de nível a
estabelecer a partir do levantamento topográfico recebido);
13. Projeção de toda a área edificada sobre o lote;
14. Eixos referenciais da estrutura (x módulo básico do projeto)
devidamente “amarrados” com cotas (medidas) nas divisas do terreno;
15. Áreas livres permeáveis (15% da área total do terreno): hachurar a área
correspondente;
16. Indicação de cortes e elevações;
17. Linha norte/ sul;
18. Escala gráfica;
19. Carimbo com dados da folha.
