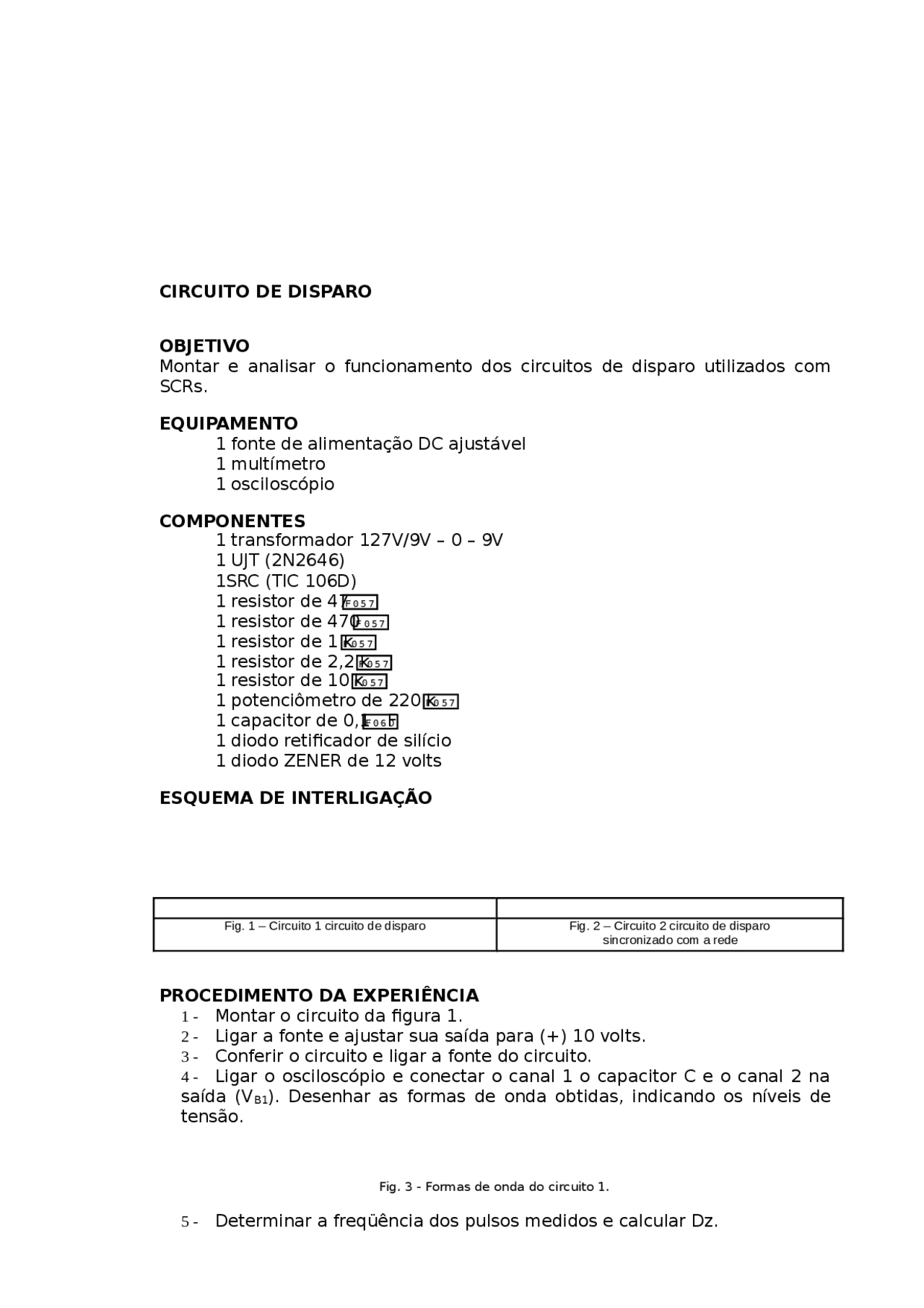

CIRCUITO DE DISPARO
OBJETIVO
Montar e analisar o funcionamento dos circuitos de disparo utilizados com
SCRs.
EQUIPAMENTO
1 fonte de alimentação DC ajustável
1 multímetro
1 osciloscópio
COMPONENTES
1 transformador 127V/9V – 0 – 9V
1 UJT (2N2646)
1SRC (TIC 106D)
1 resistor de 47
F 0 5 7
1 resistor de 470 F 0 5 7
1 resistor de 1 kF 0 5 7
1 resistor de 2,2 kF0 5 7
1 resistor de 10 kF 0 5 7
1 potenciômetro de 220 kF0 5 7
1 capacitor de 0,1 F 0 6 DF
1 diodo retificador de silício
1 diodo ZENER de 12 volts
ESQUEMA DE INTERLIGAÇÃO
Fig. 1 – Circuito 1 circuito de disparo Fig. 2 – Circuito 2 circuito de disparo
sincronizado com a rede
PROCEDIMENTO DA EXPERIÊNCIA
1 - Montar o circuito da figura 1.
2 - Ligar a fonte e ajustar sua saída para (+) 10 volts.
3 - Conferir o circuito e ligar a fonte do circuito.
4 - Ligar o osciloscópio e conectar o canal 1 o capacitor C e o canal 2 na
saída (V B1). Desenhar as formas de onda obtidas, indicando os níveis de
tensão.
Fig. 3 - Formas de onda do circuito 1.
5 - Determinar a freqüência dos pulsos medidos e calcular Dz.
