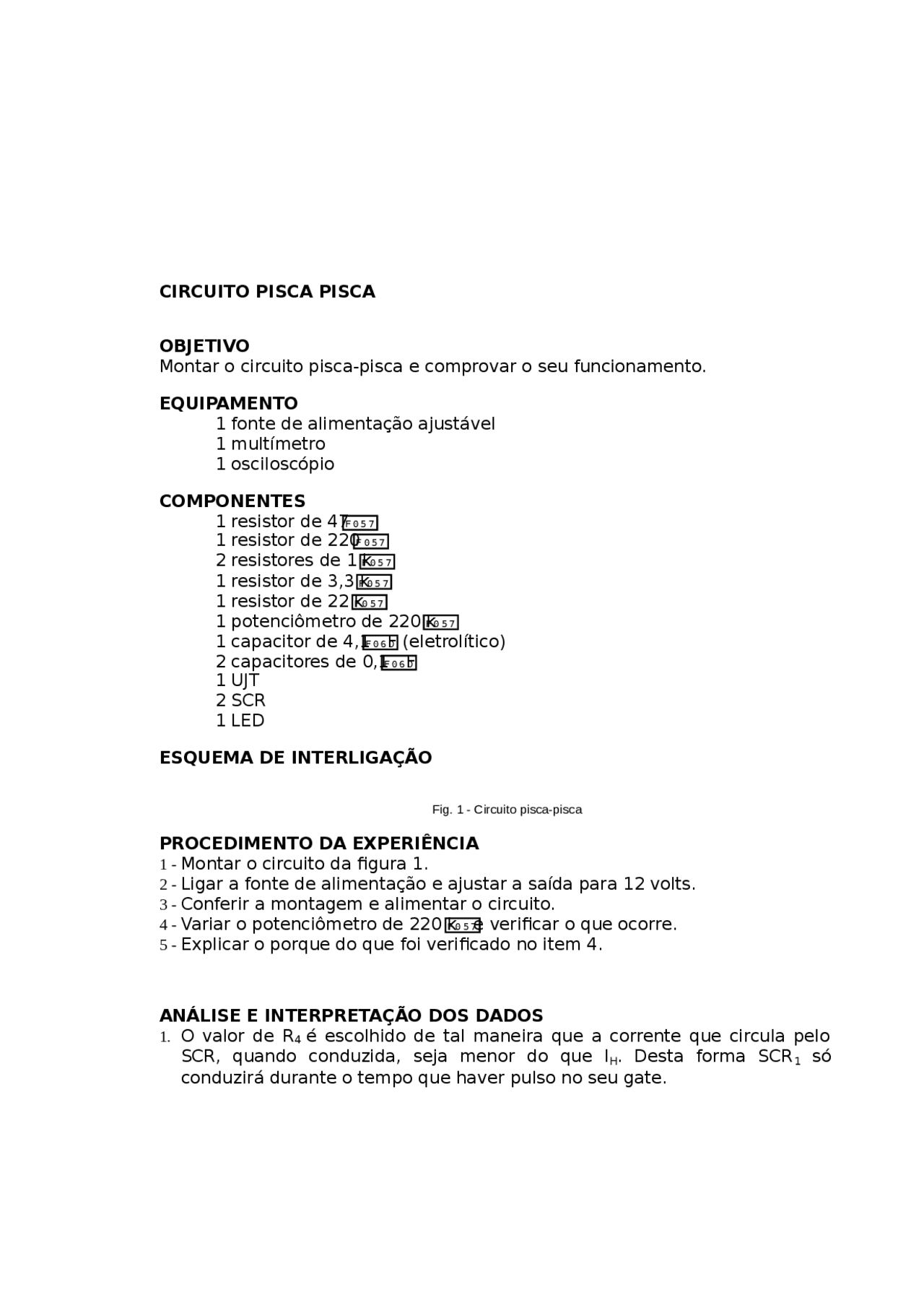

CIRCUITO PISCA PISCA
OBJETIVO
Montar o circuito pisca-pisca e comprovar o seu funcionamento.
EQUIPAMENTO
1 fonte de alimentação ajustável
1 multímetro
1 osciloscópio
COMPONENTES
1 resistor de 47
F 0 5 7
1 resistor de 220 F 0 5 7
2 resistores de 1 kF0 5 7
1 resistor de 3,3 kF0 5 7
1 resistor de 22 kF 0 5 7
1 potenciômetro de 220 kF0 5 7
1 capacitor de 4,1 F 0 6 DF (eletrolítico)
2 capacitores de 0,1 F0 6 DF
1 UJT
2 SCR
1 LED
ESQUEMA DE INTERLIGAÇÃO
Fig. 1 - Circuito pisca-pisca
PROCEDIMENTO DA EXPERIÊNCIA
1 - Montar o circuito da figura 1.
2 - Ligar a fonte de alimentação e ajustar a saída para 12 volts.
3 - Conferir a montagem e alimentar o circuito.
4 - Variar o potenciômetro de 220 kF 0 5 7 e verificar o que ocorre.
5 - Explicar o porque do que foi verificado no item 4.
ANÁLISE E INTERPRETAÇÃO DOS DADOS
1. O valor de R4 é escolhido de tal maneira que a corrente que circula pelo
SCR, quando conduzida, seja menor do que IH. Desta forma SCR 1 só
conduzirá durante o tempo que haver pulso no seu gate.
