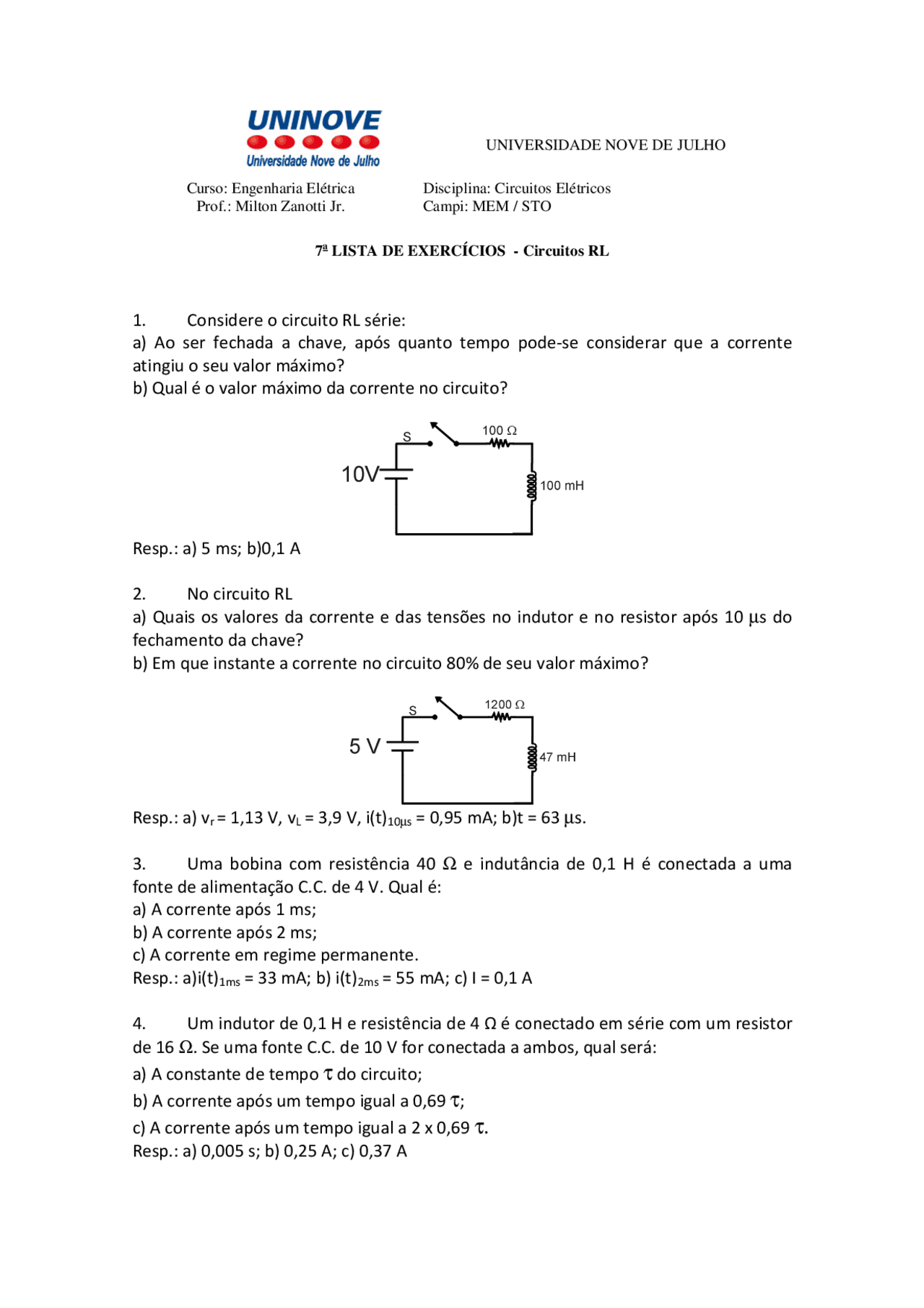

UNIVERSIDADE NOVE DE JULHO
Curso: Engenharia Elétrica Disciplina: Circuitos Elétricos
Prof.: Milton Zanotti Jr. Campi: MEM / STO
7
a
LISTA DE EXERCÍCIOS - Circuitos RL
1. Considere o circuito RL série:
a) Ao ser fechada a chave, após quanto tempo pode-se considerar que a corrente
atingiu o seu valor máximo?
b) Qual é o valor máximo da corrente no circuito?
Resp.: a) 5 ms; b)0,1 A
2. No circuito RL
a) Quais os valores da corrente e das tensões no indutor e no resistor após 10 µs do
fechamento da chave?
b) Em que instante a corrente no circuito 80% de seu valor máximo?
Resp.: a) v
r
= 1,13 V, v
L
= 3,9 V, i(t)
10µs
= 0,95 mA; b)t = 63 µs.
3. Uma bobina com resistência 40 Ω e indutância de 0,1 H é conectada a uma
fonte de alimentação C.C. de 4 V. Qual é:
a) A corrente após 1 ms;
b) A corrente após 2 ms;
c) A corrente em regime permanente.
Resp.: a)i(t)
1ms
= 33 mA; b) i(t)
2ms
= 55 mA; c) I = 0,1 A
4. Um indutor de 0,1 H e resistência de 4 Ω é conectado em série com um resistor
de 16 Ω. Se uma fonte C.C. de 10 V for conectada a ambos, qual será:
a) A constante de tempo
τ
do circuito;
b) A corrente após um tempo igual a 0,69
τ
;
c) A corrente após um tempo igual a 2 x 0,69
τ.
Resp.: a) 0,005 s; b) 0,25 A; c) 0,37 A
