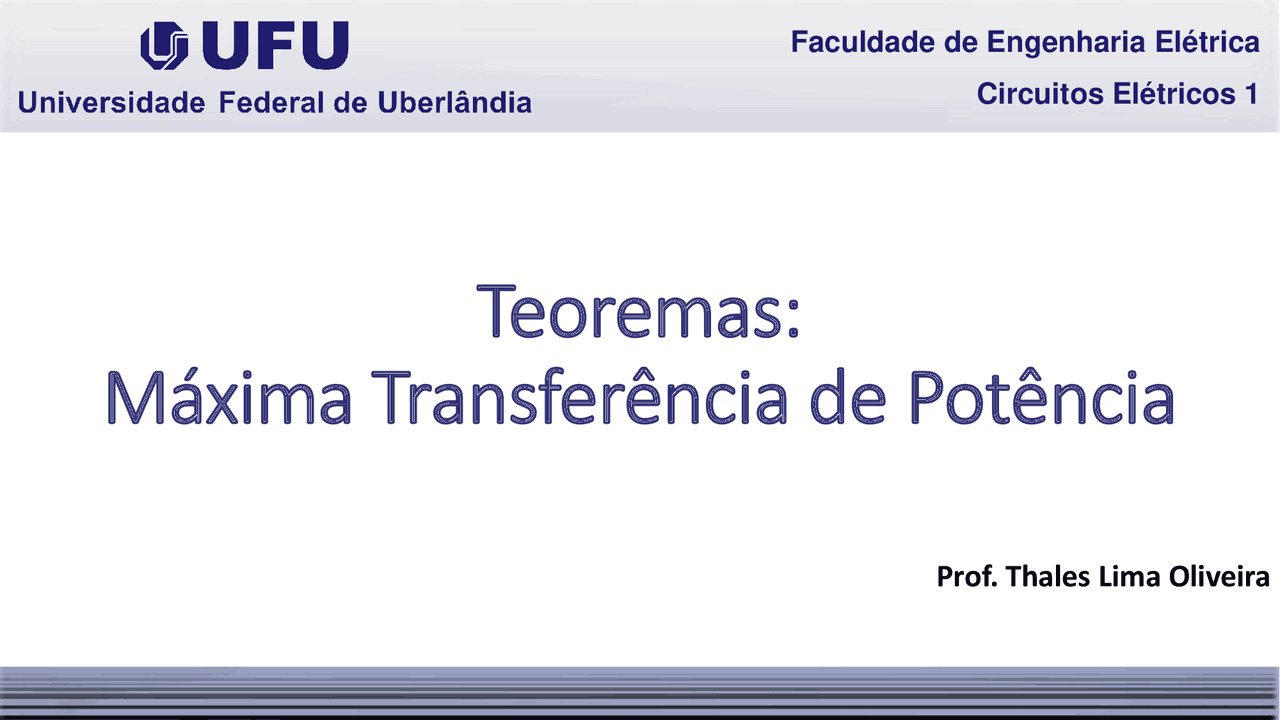

Faculdade de Engenharia Elétrica

Circuitos Elétricos 1

Teoremas:

Máxima Transferência de Potência

Prof. Thales Lima Oliveira

Aula: Teoremas – Thévenin e Norton TEOREMA DA MÁXIMA TRANSFERÊNCIA DE POTÊNCIA A potência transferida a uma carga por um circuito será máxima quando a resistência desta carga for exatamente igual à resistência de Thévenin do circuito ligado a esta carga.

Aula: Teoremas – Thévenin e Norton E QUAL É O VALOR DA MÁXIMA POTÊNCIA TRANSFERIDA À CARGA? = 𝑹𝑻𝒉

𝐿_𝑚á𝑥

𝑷𝑹𝑳_𝒎á𝒙 =

𝟐

2

𝐸𝑇ℎ 2 .𝑅𝑇ℎ 2

Aula: Teoremas – Thévenin e Norton EXERCÍCIO 1

No circuito a seguir, calcule o valor de RL para que seja transferida a este

componente a máxima potência possível na configuração. Em seguida, calcule o

valor dessa potência máxima.

25 V

2 Ω^5 Ω

Para que a máxima potência seja transferida a RL: RL = RTh

Aula: Teoremas – Thévenin e Norton

EXERCÍCIO 1

2 Ω^5 Ω

a

b

a^6 Ω

b

RA 3 Ω

a 6 Ω

b

Cálculo de 𝑹𝑻𝒉:

RB

Aula: Teoremas – Thévenin e Norton

EXERCÍCIO 1

a 6 Ω

b

RB 3 Ω 2 , 9143 Ω

b

a

Para que a máxima potência seja transferida a RL:

Valor da máxima potência transferida a RL:

𝑃𝑅𝐿_𝑚á𝑥 =

2

4. 𝑅𝑇ℎ

Cálculo de 𝑹𝑻𝒉:

Aula: Teoremas – Thévenin e Norton

EXERCÍCIO 1

Para que a máxima potência seja transferida a RL:

Valor da máxima potência transferida a RL:

𝑃𝑅𝐿_𝑚á𝑥 =

2

4. 𝑅𝑇ℎ 25 V 2 Ω 5 Ω 1 Ω^3 Ω 6 Ω a b 5 , 9143 Ω 4 , 2858 V RL a b =

2

4. 5 , 9143 𝑷𝑹𝑳_𝒎á𝒙 = 𝟎, 𝟕𝟕𝟔𝟒 𝑾

Aula: Teoremas – Thévenin e Norton EXERCÍCIO 2

No circuito a seguir, calcule o valor de R 1 de maneira que R 4 dissipe a máxima

potência possível nessa configuração.

56 V

18 V

5 A

Aula: Teoremas – Thévenin e Norton 8 Ω 5 Ω 1 Ω 5 Ω a (^) b

Cálculo de R 1 :

+ 5 + 1 =^7

EXERCÍCIO 2
