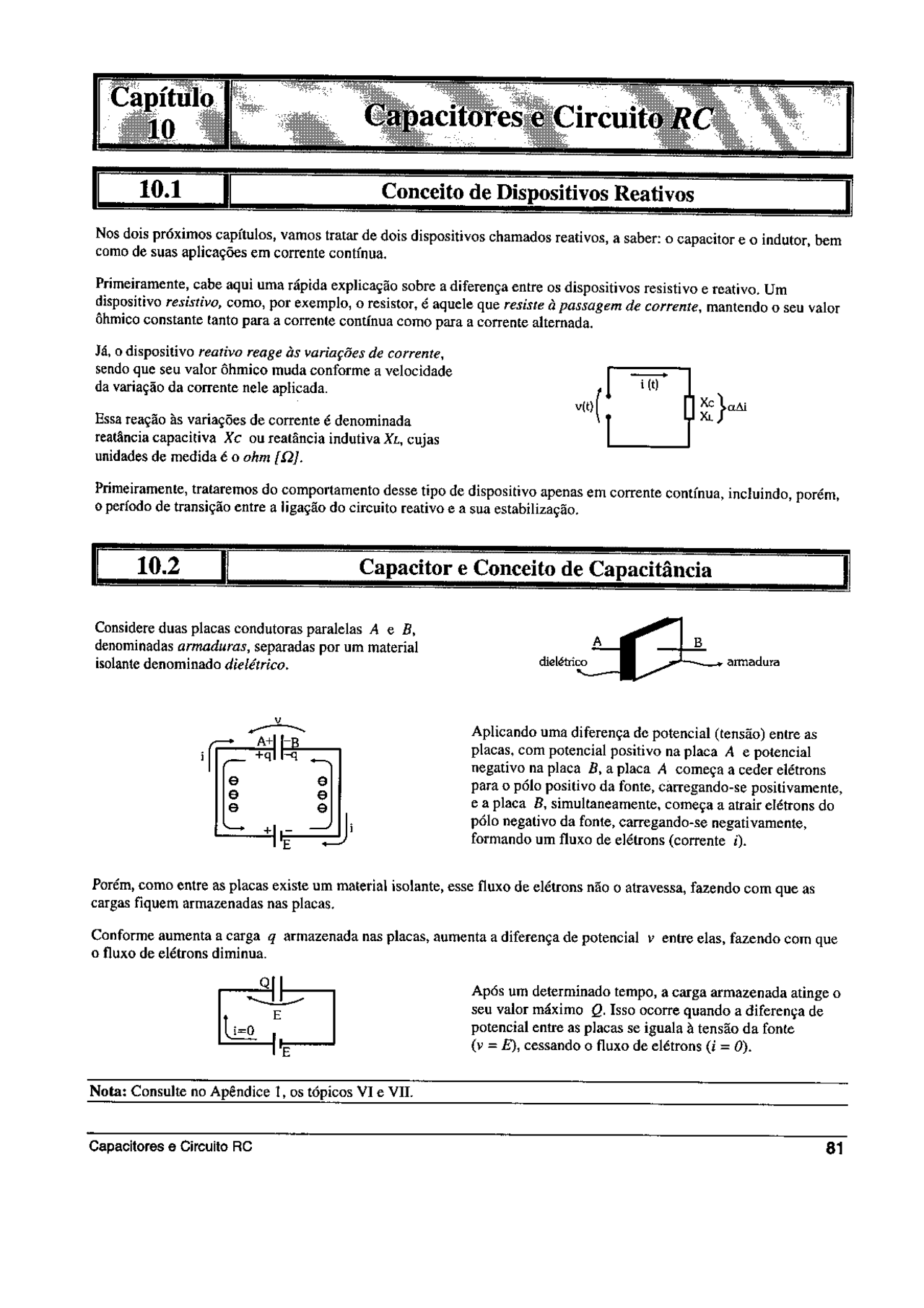

Nos dois próximos capítulos, vamos tratar de dois dispositivos chamados reativos, a saber: o capacitor e o indutor, bem como de suas aplicações em corrente contínua. Primeiramente, cabe aqui uma rápida explicação sobre a diferença entre os dispositivos resistivo e reativo. Um dispositivo resistivo, como, por exemplo, o resistor, é aquele que resiste à passagem de corrente, mantendo o seu valor ôhmico constante tanto para a corrente contínua como para a corrente alternada. Já, o dispositivo reativo reage às variações de corrente, sendo que seu valor ôhmico muda conforme a velocidade da variação da corrente nele aplicada. it vit Ra xe Jos Essa reação às variações de corrente é denominada reatância capacitiva Xc ou reatância indutiva XL, cujas unidades de medida é o ohm [92]. Primeiramente, trataremos do comportamento desse tipo de dispositivo apenas em corrente contínua, incluindo, porém, 9 período de transição entre a ligação do circuito reativo e a sua estabilização. Considere duas placas condutoras paralelas 4 e B, denominadas armaduras, separadas por um material oo A B a isolante denominado dielétrico. dlielétrico armadura v e Aplicando uma diferença de potencial (tensão) entre as negativo na placa B, a placa 4 começa a ceder elétrons para o pólo positivo da fonte, carregando-se positivamente, eaplaca B, simultaneamente, começa a atrair elétrons do ; pólo negativo da fonte, carregando-se negativamente, E 2); formando um fluxo de elétrons (corrente 1). i fra E— placas, com potencial positivo na placa A e potencial o e e Porém, como entre as placas existe um material isolante, esse fluxo de elétrons não o atravessa, fazendo com que as cargas fiquem armazenadas nas placas. Conforme aumenta a carga q armazenada nas placas, aumenta a diferença de potencial v entre elas, fazendo com que o fluxo de elétrons diminua. 2] tt Após um determinado tempo, a carga armazenada atinge o = seu valor máximo Q. Isso ocorre quando a diferença de lo potencial entre as placas se iguala à tensão da fonte | - (y = E), cessando o fluxo de elétrons (i = 0). Nota: Consulte no Apêndice 1, os tópicos VI e VIL Capacitores e Circuito RC 81
