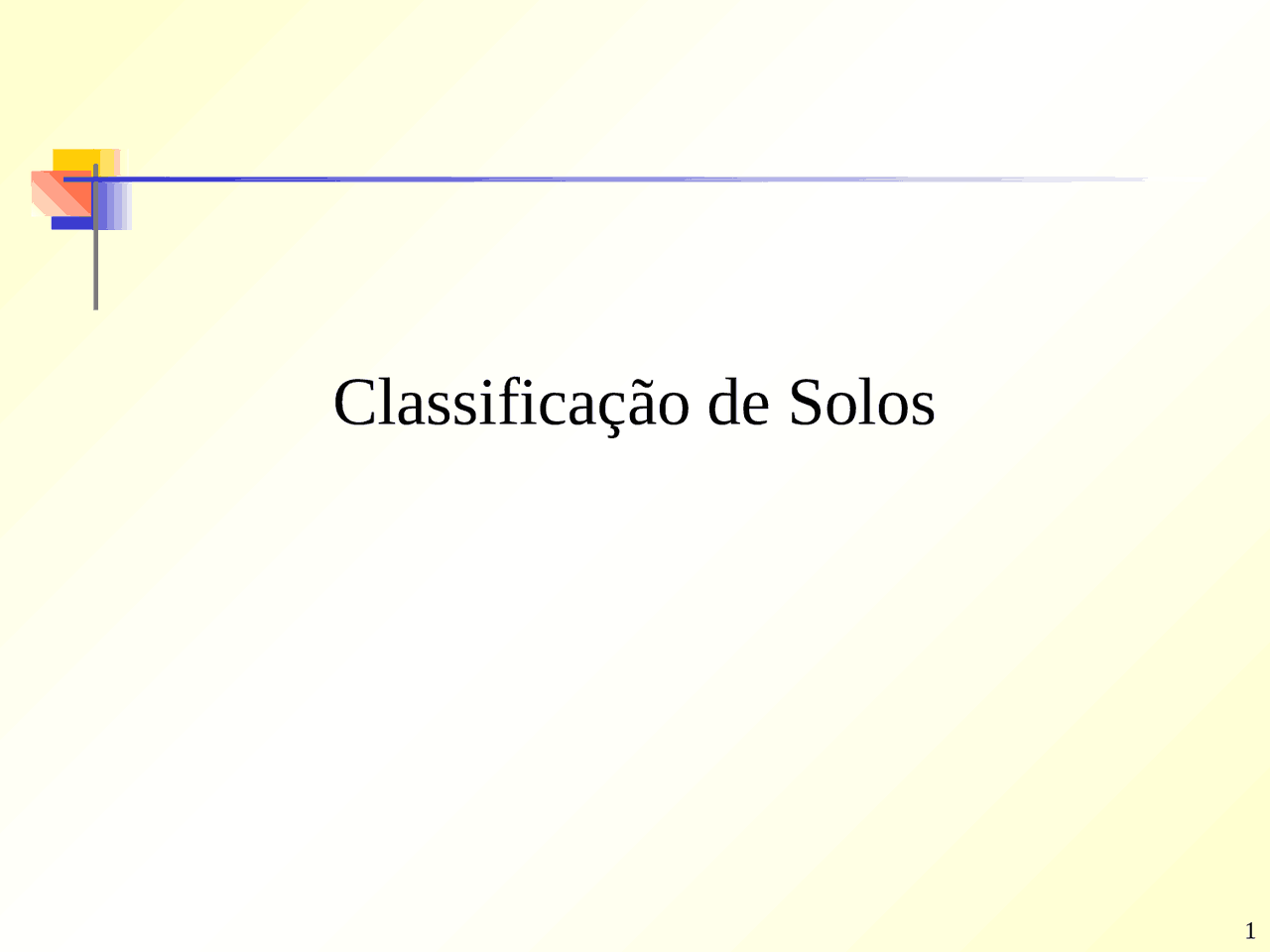

Classificação de Solos

Estrutura da aula

1. Objetivos

2. Sistemas de Classificação

3. Sistema Unificado de Classificação de Solos

(SUCS)

4. Classificação da American Association of State

Highway and Transportation Officials

(AASHTO)

5. Classficações Baseadas na Pedologia

2. Sistemas de Classificação

Dois sistemas tradicionais comumente usados:

Sistema Unificado de Classificação de Solos (SUCS).

Sistema da American Association of State Highway

and Transportation Officials (AASHTO)

3. Sistema Unificado (SUCS)

Quatro divisões principais:

(1) Granulares

(2) Finos

(3) Solos orgânicos

(4) Turfas

Orígem do SUCS:

O sistema foi desenvolvido pelo Professor A. Casagrande visando a

construção de pistas de pouso e decolagem de aviões durante a 2ª

Guerra Mundial. Posteriormente (1948) foi modificado pelo Prof.

Casagrande, o U.S. Bureau of Reclamation, e o U.S. Army Corps of

Engineers para estender seu emprego a barragens, fundações e

outras construções.

3.2 Orientação Geral

Solos granulares:

Pedreg. Areia

Solos finoss:

Silte Argila

NO.

0.075 mm

Granulometria

C

u

• C

c

LP, LL

Gráfico da

Plasticidade

NO. 4

4.75 mm

Ensaios necessários:

Peneiramento

Limites de Atterberg

LL>

LL <

3.3 Símbolos

Símbolos de solos:

G : Gravel - Pedregulho

S : Sand - Areia

M : Silt - Silte

C : Clay - Argila

O : Organic - Orgânico

Pt : Peat - Turfa

Símbolos do LL:

H : High (Alto) LL (LL>50)

L : Low (Baixo) LL (LL<50)

Símbolos de graduação:

W : Well-graded (Bem-graduado)

P : Poorly-graded (Mal-graduado)

Exemplo: SW, Areia bem-graduada

SC, Argila arenosa

SM, Areia siltosa,

MH, Silte com elevado LL

( )

1 3 6

( )

1 3 4

for sands

C e C

for gravels

C e C

Well graded soil

c u

c u

  

  



3.5 Procedimento para Classificação

Materiais

granulares

Distribuição

granulométrica

Solos finos

LL, IP

(Santamarina et al., 2001)

Highly

3.6 Exemple

30% passa peneira 200

70% passa peneira 4

LL=33%

IP=12%

IP= 0.73(LL-20), linha A

IP=0.73(33-20)=9.

SC

(15%

pedregulho)

Areia argilosa com

pedregulho

(Santamarina et al., 2001)

% passando peneira 200 = 30 %

% passando peneira 4 = 70%

LL= 33%

IP= 12%

Highly

3.8 Casos limítrofes (Doil símbolos)

Nas seguintes três condições, a dupla simbologia deve ser

usada.



Solos granulares com 5% a 12% fines.



Em torno de 7 % de finos pode mudar a ordem de magnitude da

condutividade hidráulica de materiais granulraes.



O primeiro símbolo indica se a fração grossa é bem ou mal-graduada. O

segundo símbolo desceve o teor de finos. Por exemple: SP-SM, areia mal-

graduada com silte.



Solos finos com limites dentroda zona sombreada (IP entre

4 and 7% e LL entre 12 and 25%).



Difícil distinção entre materiais mais siltosos ou argilosos.



CL-ML: Argila siltosa, SC-SM: Areia siltosa.



Solos contendo frações fina e graúda similares.



posíve simbologia dupla GM-ML

Casos Limítrofes (Resumo)

(Holtz and Kovacs, 1981)

4.1 Definição do Tamanho de Grão

Matacões Pedregulho Areia

Silte-Argila

Grossa Fina

75 mm

No.

4.75 mm

No.

0.425 mm

No.

0.

mm

4.2 Orientação Geral



8 grupos principais: A1~ A7 (com vários sub-grupos) e solos orgânicos A



Ensaios necessários: peneiramento e limites de Atterberg



O índice de grupo, equação empírica, é usado para avaliar solos dentro de um

grupo (sub-grupos).



O propósito original deste sistema de classificação é seu uso na construção de

estradas (qualificação do subleito).

A1 ~ A3 A4 ~ A

Materiais Granulares

 35% passa na peneira 200

Matreiais silto-argiloso

 36% passa na peneira 200

Usa-se LL e IP para separar materiais

siltosos de argilosos

Usa-se LL e IP para separar materiais

siltosos de argilosos (apenas no grupo A2)

4.4 Classificação

Das, 1998

4.4 Classificação (Cont.)

Das, 1998

Note:

The first group from the left to fit the test data is the

correct AASHTO classification.
