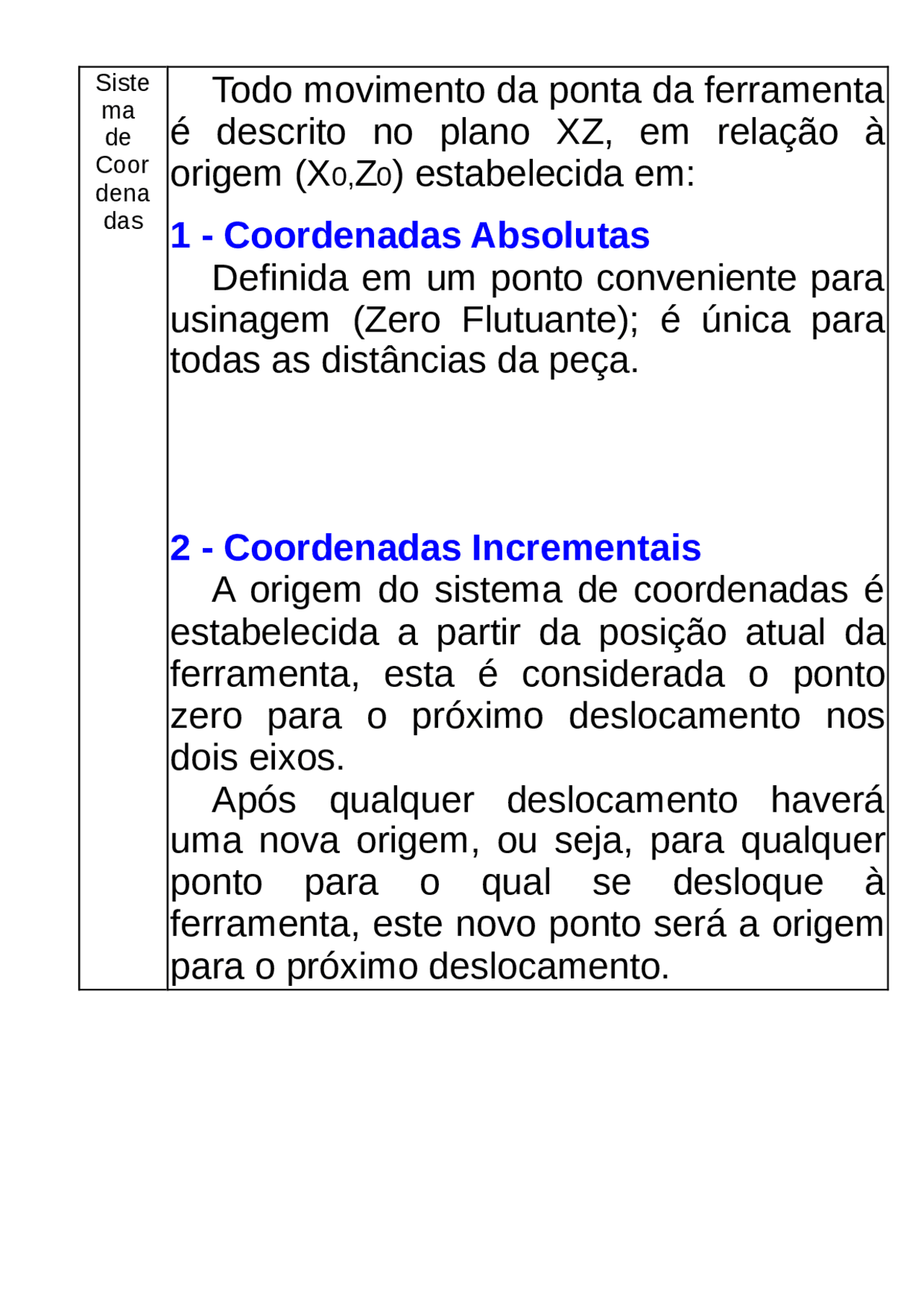

Siste ma de Coor dena das
Todo movimento da ponta da ferramenta é descrito no plano XZ, em relação à origem (X 0, Z 0 ) estabelecida em: 1 - Coordenadas Absolutas Definida em um ponto conveniente para usinagem (Zero Flutuante); é única para todas as distâncias da peça.
2 - Coordenadas Incrementais A origem do sistema de coordenadas é estabelecida a partir da posição atual da ferramenta, esta é considerada o ponto zero para o próximo deslocamento nos dois eixos. Após qualquer deslocamento haverá uma nova origem, ou seja, para qualquer ponto para o qual se desloque à ferramenta, este novo ponto será a origem para o próximo deslocamento.
N Seqü encial do Bloco
Identifica o número do bloco de dentro do programa. Este parâmetro não é usado pelo comando, serve apenas para que se possa acompanhar a execução do programa na tela do comando. Exemplo: N10; N20; N30; etc. X Z Posic iona ment o
X - Eixo transversal (Ø) Formato: X (±) 2.5 (polegadas) X (±) 3.4 (milímetros) Z - Eixo longitudinal (comprimento) Formato: Z (±) 2.5 (polegadas) Z (±) 3.4 (milímetros) I K Coor dena das de centr o do arco
Na execução da interpolação circular é preciso definir: 1 - sentido (H ou AH); 2 - coordenadas do final do arco X e Z; 3 - I e K distância do centro até a origem, ou o raio R; 4 - I é informado em Ø p/ G20. Atenção: Mudando de quadrante deve-se verificar os sinais de X, Z, I e K. Até 180º R é positivo.
G
**- G
G
G** Exerc ício de Aplic ação 1
Ponto de Origem X300.Z300.
G
**- G
G
G** Exerc ício de Aplic ação 2
Ponto de Origem X300.Z300.
G
**- G
G
G** Exerc ício de Aplic ação 4
Ponto de Origem X300.Z300.
G
**- G
G
G** Exerc ício de Aplic ação 5
Ponto de Origem X300.Z300.
G30, G e G Exem plo de utiliza ção N..G00X..Z..# N..G32# N..G01X..Z..F..# N..G01X..Z..# N..G01X..Z..# N..G01X..Z..# N..G01X..Z..# N..G01X..Z..# N..G00X..Z..# N..G30# N..G..
G Ciclo de torne amen to ou de furaç ão
Executa ciclos de furação ou de tornea- mento (externo ou interno), em passadas sucessivas, paralelas ao eixo Z. G74 (X) Z (W) (I) (U1) X - Diâmetro final (absoluto); Z - Posição final (absoluto); W - Distância de quebra cavaco (incr.); I - Incremento por passada (Ø) (incr.); U1 - Recuo angular da ferramenta (incr.).
G Exerc ício de Aplic ação 2
Ponto de Origem X300.Z300.
G Ciclo de facea ment o ou sangr amen to
Executa ciclos de faceamento ou de sangramento, externos ou internos, em passadas sucessivas, paralelas ao eixo X. G75 (X) (Z) (W) (K) (U1) X - Diâmetro final (absoluto); Z - Posição final (absoluto); W - Distância de quebra cavaco (incr.); K - Incremento por passada (incremen.); U1 - Recuo angular da ferramenta. (incr.).
G Rosc amen to Básic o
Executa roscas externas, internas, paralelas ou cônicas, de uma ou mais entradas nos eixos X e Z. Os parâmetros entre parênteses são opcionais. G33 (X) (Z) (K) (A) (I) X - diâmetro final da rosca (absoluto); Z - posição final da rosca (absoluto); K - passo da rosca (incremental); A - Abertura angular (absoluto); I - Conicidade incremental em X ou passo da rosca de face (incremental);
G Exerc ício de Aplic ação 1
Ponto de Origem X300.Z300.
Ø Nominal = 20mm Pr = 2 mm Ph = 2 * 1 = 2 mm h = 0,6945 * 2 = 1, H = 1,389 * 2 = 2, Ø Interno = 20 - 2,778 = 17, Número de passadas = 10 Profundidade por passada = 2,778 / 10 = 0, Primeira passada 20,0000 - 0,2778 = 19, Segunda passada 19,7222 - 0,2778 = 19, Terceira passada 19,4444 - 0,2778 = 19, Quarta passada 19,1666 - 0,2778 = 18, Quinta passada 18,8888 - 0,2778 = 18, Sexta passada 18,6110 - 0,2778 = 18, Sétima passada 18,3332 - 0,2778 = 18, Oitava passada 18,0554 - 0,2778 = 17, Nona passada 17,7776 - 0,2778 = 17, Décima passada 17,4998 - 0,2778 = 17,
G Ciclo de Rosc amen to
U - Profundidade do último passe de roscamento (Ø) (incremental); L - Número de repetições do último passe de roscamento (acabamento).
G Exerc ício de Aplic ação 1
Ponto de Origem X300.Z300.
Ø Nominal = 30mm Pr = 1,5 mm Ph = 1,5 * 1 = 1,5 mm h = 0,6945 * 1,5 = 1, H = 1,0418 * 2 = 2, Ø Interno = 30 - 2,0835 = 27, Número de passadas = 9 D = 2,0835 / F0D6 9 = 0, E = 32 - 30 = 2
