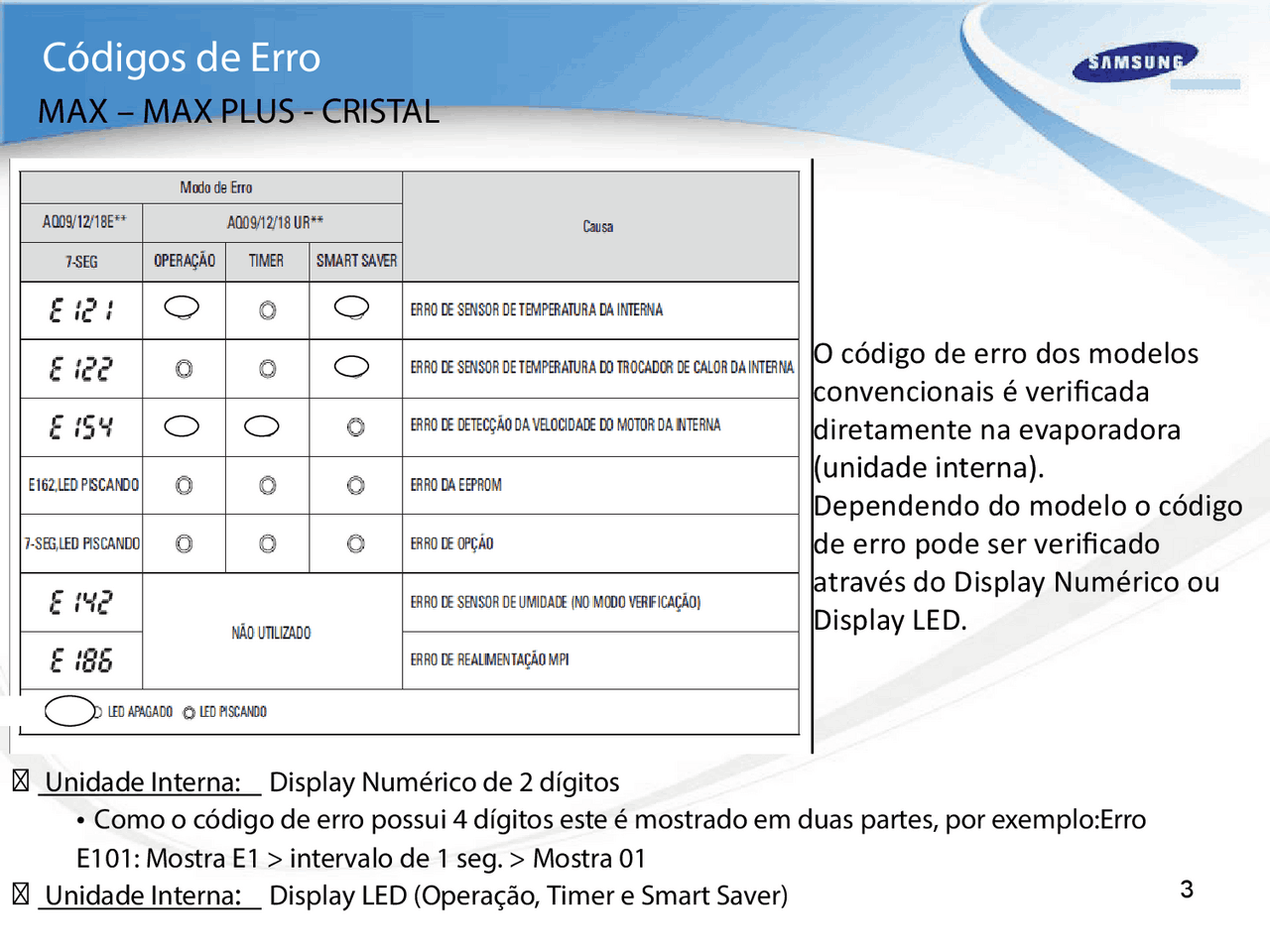

Códigos de Erro
O código de erro dos modelos
convencionais é verificada
diretamente na evaporadora
(unidade interna).
Dependendo do modelo o código
de erro pode ser verificado
através do Display Numérico ou
Display LED.
Unidade Interna: Display Numérico de 2 dígitos
• Como o código de erro possui 4 dígitos este é mostrado em duas partes, por exemplo:Erro
E101: Mostra E1 > intervalo de 1 seg. > Mostra 01
Unidade Interna: Display LED (Operação, Timer e Smart Saver)
MAX – MAX PLUS - CRISTAL
Códigos de Erro (Inverter)
A tabela de código de erro dos modelos Inverter é dividida em duas partes, sendo:
• Tabela de código de erro:Unidade Interna (Evaporadora)
• Tabela de código de erro:Unidade Externa (Condensadora)
Antes de realizar qualquer teste, medida ou tenta�va de reparo
deverá ser analisada as tabelas de defeito da unidade interna e
externa.
Para visualizar os códigos de erro, verifique:
• Unidade Interna: Display LED (Operação, Timer e Turbo)
• Unidade Externa: Led’s Amarelo, Verde e Vermelho
Para verificar os Led’s da unidade externa retire a cobertura da
condensadora
NEO FORTE
Códigos de Erro (Inverter)
NEO FORTE Tabela de Código de Defeito da Unidade Externa (Condensadora)
Códigos de Erro (Inverter)
VIVACE
A tabela de código de erro dos modelos Inverter é dividida em duas partes, sendo:
• Tabela de código de erro:Unidade Interna (Evaporadora)
• Tabela de código de erro:Unidade Externa (Condensadora)
Antes de realizar qualquer teste, medida ou tenta�va de reparo deverá ser analisada as tabelas de
defeito da unidade interna e externa.
Para visualizar os códigos de erro, verifique:
• Unidade Interna: Display digital
• Unidade Externa: Led’s Amarelo, Verde e Vermelho
Para verificar os Led’s da unidade externa retire a cobertura da
condensadora
Códigos de Erro (Inverter)
VIVACE Tabela de Código de Defeito da Unidade Externa (Condensadora)
Códigos de Erro (Inverter)
SMART INVERTER
A tabela de código de erro dos modelos Inverter é dividida em duas partes, sendo:
• Tabela de código de erro:Unidade Interna (Evaporadora)
• Tabela de código de erro:Unidade Externa (Condensadora)
Antes de realizar qualquer teste, medida ou tenta�va de reparo deverá ser analisada as tabelas de
defeito da unidade interna e externa.
Para visualizar os códigos de erro, verifique:
• Unidade Interna: Display LED (Operação, Timer e Good
Sleep
• Unidade Externa: Led’s Amarelo, Verde e Vermelho
Para verificar os Led’s da unidade externa retire a cobertura da
condensadora
Códigos de Erro (Inverter)
SMART INVERTER
Tabela de Código de Defeito da Unidade Externa (Condensadora)
Solução de problemas
MH FJEA
: On : Piscando : Off
Condições anormais Branca Observações
Lâmpada display LED
Reinicialização de potência
Erro de sensor do trocador de calor naunidade interna (Aberto/Curto)
Erro de sensor de temperatura externo Erro sensor de temperatura do condensador Erro sensor de temperatura de descarga
- Sem comunicação entre as unidades interna e externa por 2 minutos.
- Erro de comunicação recebida daunidade externa.
- Término doseguimento da unidade externa (3minutos)
- Número da instalaçãonão combinadepois do término do seguimento.
[Auto diagnóstico] Detecção de tensão entre cabo de comunicação da unidade interna e externa
[Auto diagnóstico]Vazamento do refrigerante na unidade externa(vazamento de gás)
[Auto diagnóstico]Erro de restrição do ventilador externo
[Inversor]Falha de operação compressor inversor
[Inversor] Erro de pico DC
[Inversor]Tensão DC Link 150V ou menos, 410V ou mais
[Inversor]Erro de rotação do compressor
[Inversor]Erro de corrente elétrica
[Inversor]Erro do sensor DC Link
[Inversor]Erro EEPROM Reprodução/Gravação
[Inversor]Erro de cruzamento-zero do inversor
Configurar o erro de opção da capacidade da unidade externa
Erro de sensor de temperatura na unidade interna (Aberto/Curto)
Motor do ventilador interno não funciona. Motor do ventilador interno funciona lentamente. Motor do ventilador interno funciona em velocidade excessiva.
Erro de operação simultânea de refrigeração/aquecimento (apenas modelos multi-função)
Erro da EEPROM
Erro de opção da EEPROM
Erro sem realimentação em MPI
Se desligar o condicionador de ar quando o LED estiver piscando, o LED também apagará.
1.Erro da unid. interna (display independente da operação) 2.Erro da unid. externa (display independente da operação)
Erro do motor do ventilador interno
Solução de problemas
4-1-2 Unidade externa
DISPLAY EXPLICAÇÃO (O erro indicado no display da PCB da unidade externat) Observações
Erro de comunicação (interna incapaz de receber dados) Erro de comunicação da unid.ext. (dados anormais da unid. int. acima de 60 pacotes)
Erro do sensor de temperatura ambiente da unidade interna (aberto/curto) Erro do sensor de temperatura de entrada do trocador de calor da unidade interna (aberto ou curto) Erro do sensor de temperatura saída do trocador de calor da unid. interna (aberto ou curto) Erro de sensor da unid. interna-sensor de entrada tubulação evaporador-auto diagnóstico
Sem verificação da operação de verificação da tubulação -ocasião:tente funcionar após instalar modo endereçamento automático sem operação verificação da tubulação
Erro do sensor de temperatura externo(Curto/Aberto) -Nível de erro: acima de 4,9V(-50°C) abaixo de 0,4V(93°C)
Mais de 2 unidades internas refrigeram e aquecem simultaneamente
Erro de EEPROM da unidade de entrada
Erro do sensor da unidade externa - sensor de saída do condensador (Curto/Aberto) - Auto diagnóstico
O número de unidades internas está descasado
Verificar conexão elétrica e configuração.
Erro do sensor do OLP Compressor (Curto/Aberto) -Condição de erro: temperatura externa abaixo de -20°C -Nível de erro: acima de 4,95V(-30°C) abaixo de 0,5V(151°C)
Verificar conexão elétrica e configuração.
Erro de sensor da unid. interna-sensor desaída tubulaçãoevaporador-auto diagnóstico
Erro do ventilador da unidade de entrada
Erro de opção da EEPROM da unidade de entrada
Falha da operação de verificação da tubulação Verificar conexão tubulação econfiguração. Verificar configuração.
Verificar conexão elétrica e configuração. Verificar conexão elétrica e Erro de comunicação entre unidades interna e externa configuração.
Erro de comunicação externo entre PCB principal e sub PCB
Erro do sensor de temperatura do condensador(Curto/Aberto) -Nível de erro: acima de 4,9V(-50°C) abaixo de 0,4V(93°C)
Erro do sensor de temperatura de descarga do compressor
Sensor de descarga do compressor solto - Auto-diagnóstico
Sensor EvaIn1 Curto/Aberto Sensor EvaIn2 Curto/Aberto
Sensor EvaIn3 Curto/Aberto
Sensor EvaIn4 Curto/Aberto
Sensor EvaIn5 Curto/Aberto
Sensor EvaOut1 Curto/Aberto
Sensor EvaOut2 Curto/Aberto
Sensor EvaOut3 Curto/Aberto Sensor EvaOut4 Curto/Aberto
Sensor EvaOut5 Curto/Aberto
Solução de problemas
DISPLAY EXPLICAÇÃO (O erro indicado no display da PCB da unidade externa)^ Observações
Congelamento da unidade externa (parada do compressor)
Sobrecarga da unidade externa - controle de segurança (parada do compressor) Temperatura de alta descarga da unidade externa - controle de segurança (parada do compressor)
Verificar comprimento tubos, filtro da unid. interna, vazamento/carga do refrigerante e porta de serviço. Verificar comprimento tubos, vazamento/carga do refrigerante. Verificar comprimento tubos, vazamento/carga do refrigerante.
EEV aberta na unidade externa (parada da unidade interna) - Auto diagnóstico
EEV aberta na unidade externa (unidade interna em operação) - Auto diagnóstico
Alta temperatura(acima de 30°C) da externa como modo de aquecimento
Baixa temperatura(abaixo de -10°C) da externa como modo de refrigeração
Erro do ventilador externo
Cabo de comunicação descasado entre unidades interna e externa Verificar conexão elétrica.
Falha na partida do compressor inversor (5 vezes)
Funcionamento inesperado do compressor pelo modo de controle de corrente de entrada (PFC sobre corrente) Funcionamento inesperado do compressor pelo modo de controle de temperatura OLP
Excesso de corrente
Erro de Vlimite do compressor
Erro de tensão do DC link (abaixo de 150V, acima de 410V)
Funcionamento anormal do compressor (Erro de rotação do compressor)
Erro do sensor de corrente
Erro do sensor de tensão do DC link
Erro do cruzamento-zero do micom inversor
Unidade externa (cont.)
