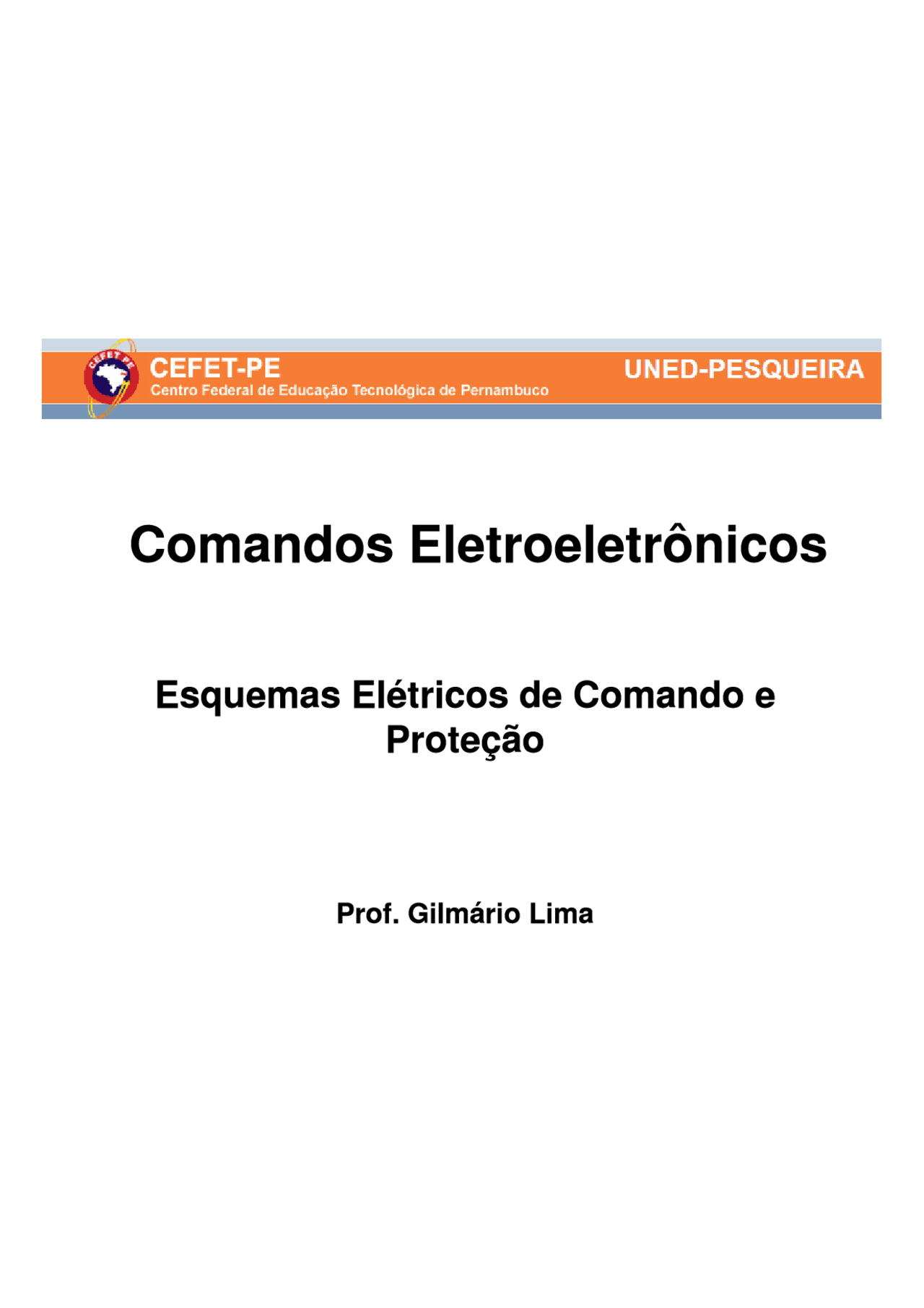

a “ag CEFET-PE UNED-PESQUEIRA Centro Federal de Educação Tecnológica de Pernambuco Comandos Eletroeletrônicos Esquemas Elétricos de Comando e Proteção Prof. Gilmário Lima a “ag CEFET-PE UNED-PESQUEIRA Centro Federal de Educação Tecnológica de Pernambuco Parte 1 Componentes e unidades construtivas 1. O contato auxiliar de selo sempre é ligado em paralelo com o contato de fechamento da botoneira. 2. No caso de um intertravamento entre contatos, o contato auxiliar de selo não deve criar circuito paralelo ao intertravamento. CEFET-PE UNED-PESQUEIRA Centro Federal de Educação Tecnológica de Pernambuco 3. Se, em um intertravamento por botoneira, o contato de selo da botoneira seguinte forma uma ligação paralela à primeira; o intertravamento fica sem ação. Nesse caso, é necessário efetuar primeiramente o desligamento. 4. Para elevara segurança, dois contatos de selo podem ser ligados em paralelo. Ee CEFET-PE UNED-PESQUEIRA Centro Federal de Educação Tecnológica de Pernambuco 7. Dois contatos de intertravamento 8. Um NA do contator K2 antes do contator elevam a segurança. K1 significa que K1 apenas pode ser operado quando K2 está fechado. “4 CEFET-PE UNED-PESQUEIRA Centro a cduc, o ca de Pernambuco 9. Um contato fim-de-curso pode ser 10. Relés de proteção contra sobrecarga e tornado inativo por meio de uma chave botoneiras de desligamento sempre estão ligada a ele em paralelo. em série. a “ag CEFET-PE UNED-PESQUEIRA Centro Federal de Educação Tecnológica de Pernambuco Parte 2 Partida dos motores de indução CEFET-PE UNED-PESQUEIRA Centro Federal de Educação Tecnológica de Pernambuco Partida Direta Diagrama de Força Diagrama de Comando RS T «2av 1 So - Desliga S1 - Liga sentido-horário dl sE7 S1EA Ê A N E RTILLCL “ra EA À M LN Ver Arquivo *.ct CEFET-PE Centro Federal de Educação Tecnológica de Pernambuco UNED-PESQUEIRA Partida Reversora Diagrama de Comando +Dav 1 So - Desliga o S1 - Liga sentido-horário S2 - Liga sentido-antihorário Sor 2 3 SEA Km | S2EA, K2 sEZ sEZ e7 Kg mia ei ov o Lp Ray s/2 1/4 5 6 Ver Arquivo *.ct a “ag CEFET-PE UNED-PESQUEIRA Centro Federal de Educação Tecnológica de Pernambuco Partida Estrela-Triângulo (automática) Consiste na alimentação do motor com redução de tensão nas bobinas durante a partida. Na partida as bobinas do motor recebem 58% (1/3) da tensão que deveriam receber. A chave Y-A é um dispositivo que liga as 3 fases do motor em (Y) durante a partida até uma rotação próxima da nominal (90%), quando comuta a ligação para (A) . Isto significa que a tensão por fase na ligação estrela será 30,5 vezes menor que a tensão de alimentação, consequentemente, a corrente de linha na partida será 30,5 vezes menor, assim como o seu conjugado motor. a “ag CEFET-PE UNED-PESQUEIRA Centro Federal de Educação Tecnológica de Pernambuco Partida Estrela-Triângulo (automática) Desvantagens: -a chave só pode ser aplicada em motores com no mínimo seis terminais acessíveis; - a tensão de linha da rede deve coincidir com a tensão da ligação triângulo do motor; - reduzindo a corrente de partida em 1/3 reduz-se também o momento de partida em 1/3; - se o motor não atingir 90% da velocidade nominal no momento da troca de ligação,o pico de corrente na comutação será quase como se fosse uma partida direta. UNED-PESQUEIRA a “ag CEFET-PE Centro Federal de Educação Tecnológica de Pernambuco Partida Y-A Diagrama de Força RS T el) 1) | | A a ES] DR Ape] NA Aid RTIDL LL Naa 6 AT á 4
