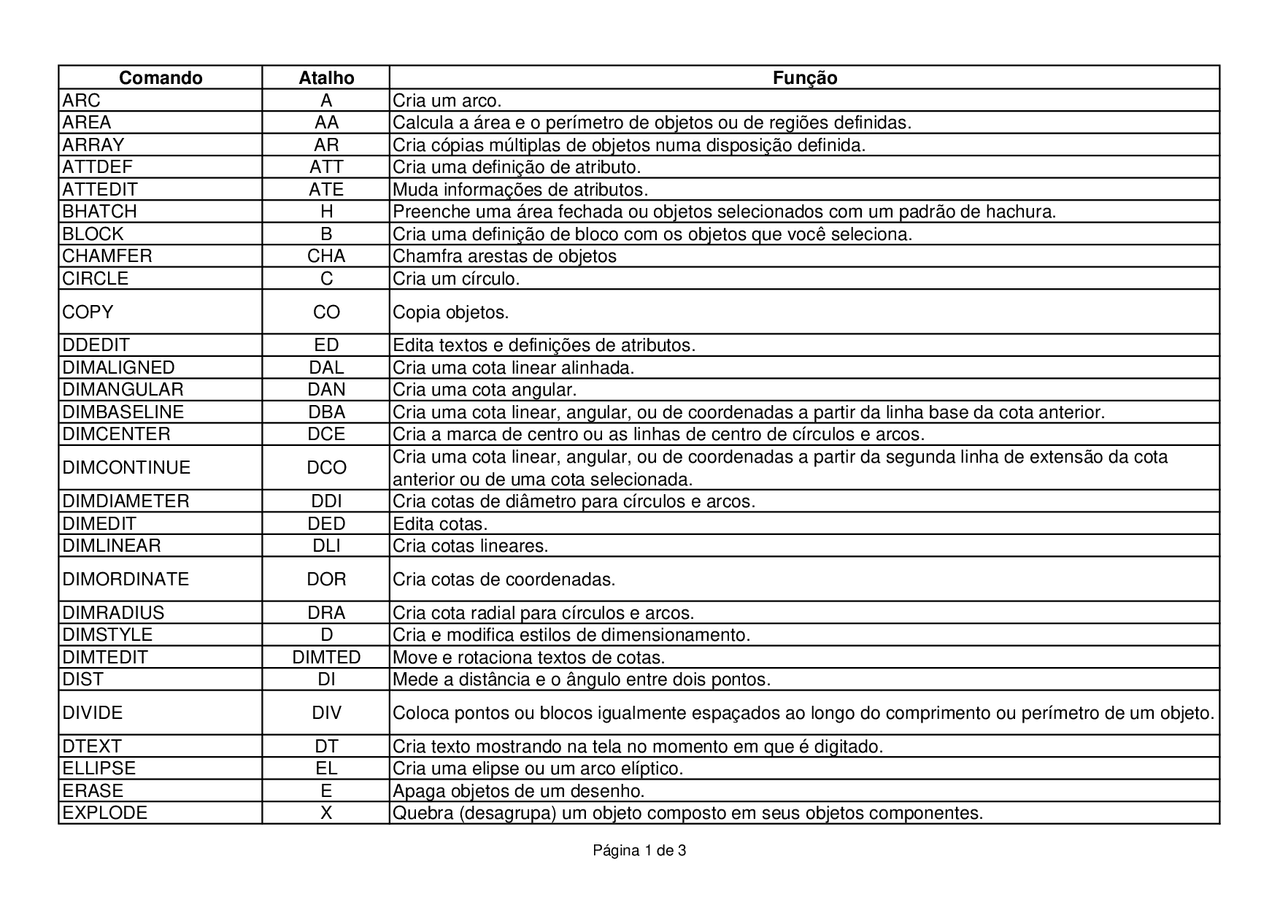

Comando^
Atalho^ ARC^
A^ Cria um arco. AREA^
AA^ Calcula a área e o perímetro de objetos ou de regiões definidas. ARRAY^
AR^ Cria cópias múltiplas de objetos numa disposição definida. ATTDEF^
ATT^ Cria uma definição de atributo. ATTEDIT^
ATE^ Muda informações de atributos. BHATCH^
H^ Preenche uma área fechada ou objetos selecionados com um padrão de hachura. BLOCK^
B^ Cria uma definição de bloco com os objetos que você seleciona. CHAMFER^
CHA^ Chamfra arestas de objetos CIRCLE^
C^ Cria um círculo. COPY^
CO^ Copia objetos. DDEDIT^
ED^ Edita textos e definições de atributos. DIMALIGNED^
DAL^ Cria uma cota linear alinhada. DIMANGULAR^
DAN^ Cria uma cota angular. DIMBASELINE^
DBA^ Cria uma cota linear, angular, ou de coordenadas a partir da linha base da cota anterior. DIMCENTER^
DCE^ Cria a marca de centro ou as linhas de centro de círculos e arcos. DIMCONTINUE^
Cria uma cota linear, angular, ou de coordenadas a partir da segunda linha de extensão da cotaDCO anterior ou de uma cota selecionada. DIMDIAMETER^
DDI^ Cria cotas de diâmetro para círculos e arcos. DIMEDIT^
DED^ Edita cotas. DIMLINEAR^
DLI^ Cria cotas lineares. DIMORDINATE^
DOR^ Cria cotas de coordenadas. DIMRADIUS^
DRA^ Cria cota radial para círculos e arcos. DIMSTYLE^
D^ Cria e modifica estilos de dimensionamento. DIMTEDIT^
DIMTED^ Move e rotaciona textos de cotas. DIST^
DI^ Mede a distância e o ângulo entre dois pontos. DIVIDE^
DIV^ Coloca pontos ou blocos igualmente espaçados ao longo do comprimento ou perímetro de um objeto. DTEXT^
DT^ Cria texto mostrando na tela no momento em que é digitado. ELLIPSE^
EL^ Cria uma elipse ou um arco elíptico. ERASE^
E^ Apaga objetos de um desenho. EXPLODE^
X^ Quebra (desagrupa) um objeto composto em seus objetos componentes.
Página 1 de 3
Comando^
Atalho^ EXTEND^
EX^ Extende (estica) um objeto até atingir outro objeto. FILLET^
F^ Arredonda e fileta arestas de objetos. HATCH^
BH^ Preenche um perímetro especificado com uma hachura. HATCHEDIT^
HE^ Modifica uma hachura existente. HELP^
F1^ Exibe o Help OnLine. INSERT^
I^ Insere um bloco nomeado ou um desenho no desenho corrente. LINE^
L^ Cria segmentos de reta (linhas). LIST^
LI^ Mostra informações da base de dados do desenho para os objetos selecionados. MIRROR^
MI^ Cria uma cópia espelhada (invertida) de objetos. MLINE^
ML^ Cria múltiplas linhas (mline) paralelas MOVE^
M^ Move objetos a uma distância e direção especificadas. MSPACE^
MS^ Troca do modo paper space para o model space. MTEXT^
MT^ Cria texto multilinhas. OFFSET^
O^ Cria círculos concêntricos, linhas paralelas e curvas paralelas. ORTHO^
F8^ Restringe movimentos do cursor às direções ortogonais. OSNAP^
OS / F3^ Define modos de OSNAP. PAN^
P^ Desloca a visão do desenho na janela corrente da tela. PLINE^
PL^ Cria polylines bi-dimensionais. PLOT^
PRINT^ Plota (imprime) um desenho em um plotter ou em um arquivo POLYGON^
POL^ Cria uma polyline fechada de lados iguais. PROPERTIES^
CH / CRTL+1^ Controla propriedades de objetos existentes. PSPACE^
PS^ Troca do ambiente model-space para o paper-space PURGE^
PU^ Remove objetos nomeados não usados, como blocos ou layers, da base de dados do desenho. QUIT^
EXIT^ Sai do AutoCAD. RAY^
RAY^ Cria uma linha semi-infinita. RECTANG^
REC^ Desenha uma polyline retangular. REGEN^
RE^ Regenera o desenho e renova a janela corrente. REGENALL^
REA^ Regenera o desenho e renova todas as janelas. RENAME^
REN^ Muda nomes de objetos. ROTATE^
RO^ Rotaciona objetos em torno de um ponto base. SCALE^
SC^ Amplia ou reduz objetos selecionados igualmente nas direções X, Y, e Z.
Página 2 de 3
