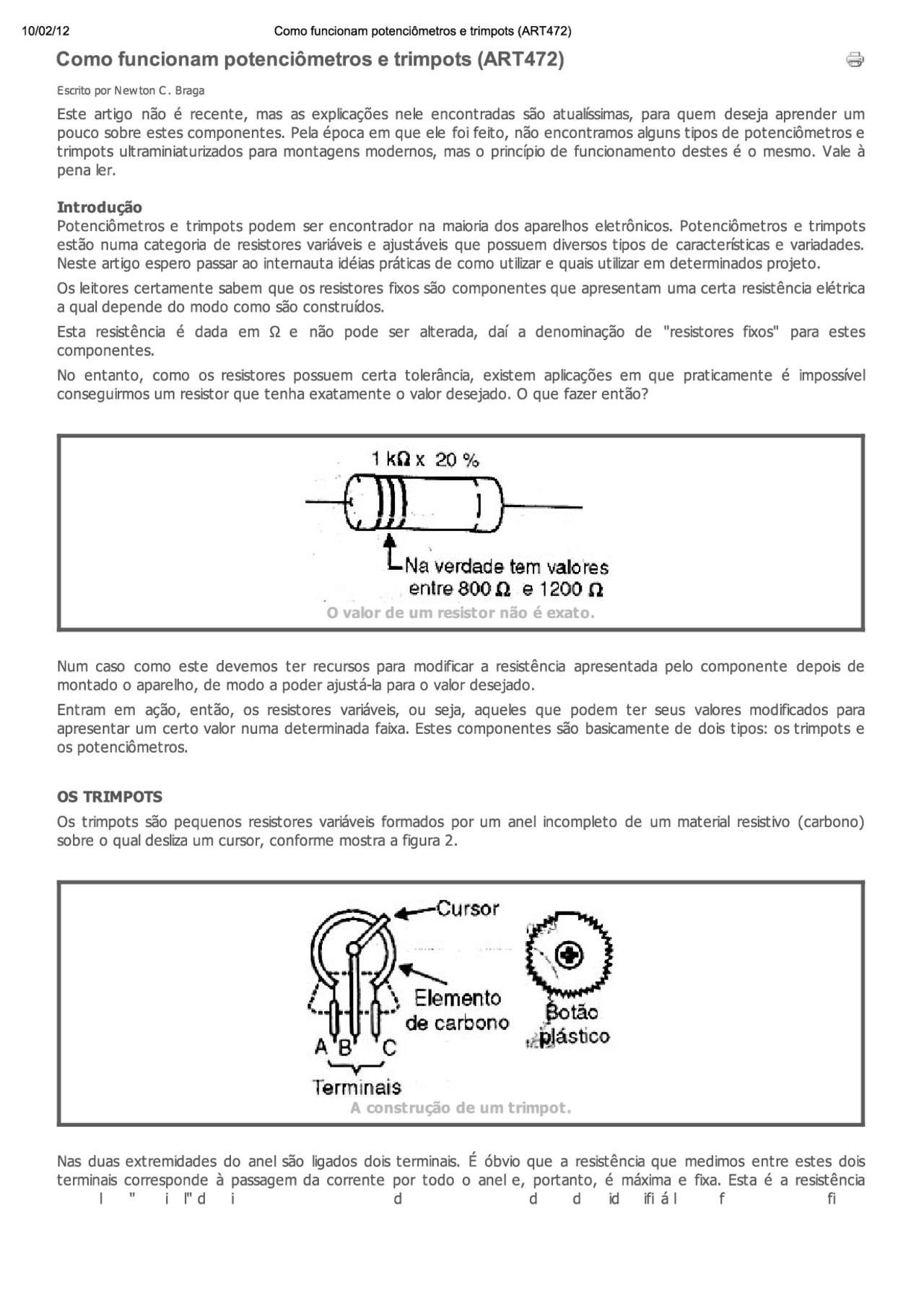

10/0212 Como funcionam potenciômetros e trimpots (ART472) Como funcionam potenciômetros e trimpots (ART472) E) Escrito por Newton C. Braga Este artigo não é recente, mas as explicações nele encontradas são atualíssimas, para quem deseja aprender um pouco sobre estes componentes. Pela época em que ele foi feito, não encontramos alguns tipos de potenciômetros e trimpots ultraminiaturizados para montagens modernos, mas o princípio de funcionamento destes é o mesmo. Vale à pena ler. Introdução Potenciômetros e trimpots podem ser encontrador na maioria dos aparelhos eletrônicos. Potenciômetros e trimpots estão numa categoria de resistores variáveis e ajustáveis que possuem diversos tipos de características e variadades. Neste artigo espero passar ao internauta idéias práticas de como utilizar e quais utilizar em determinados projeto. Os leitores certamente sabem que os resistores fixos são componentes que apresentam uma certa resistência elétrica a qual depende do modo como são construídos. Esta resistência é dada em Q e não pode ser alterada, daí a denominação de "resistores fixos" para estes componentes. No entanto, como os resistores possuem certa tolerância, existem aplicações em que praticamente é impossível conseguirmos um resistor que tenha exatamente o valor desejado. O que fazer então? 1x 20% Ene verdade tam valores entre 8000 e 1200 0 Num caso como este devemos ter recursos para modificar a resistência apresentada pelo componente depois de montado o aparelho, de modo a poder ajustá-la para o valor desejado. Entram em ação, então, os resistores variáveis, ou seja, aqueles que podem ter seus valores modificados para apresentar um certo valor numa determinada faixa. Estes componentes são basicamente de dois tipos: os trimpots e os potenciômetros. OS TRIMPOTS Os trimpots são pequenos resistores variáveis formados por um anel incompleto de um material resistivo (carbono) sobre o qual desliza um cursor, conforme mostra a figura 2. 1 =. % Elemento de carbono AB C WE Terminais Nas duas extremidades do anel são ligados dois terminais. É óbvio que a resistência que medimos entre estes dois terminais corresponde à passagem da corrente por todo o anel e, portanto, é máxima e fixa. Esta é a resistência por ido oi d d d id ifiál f fi
