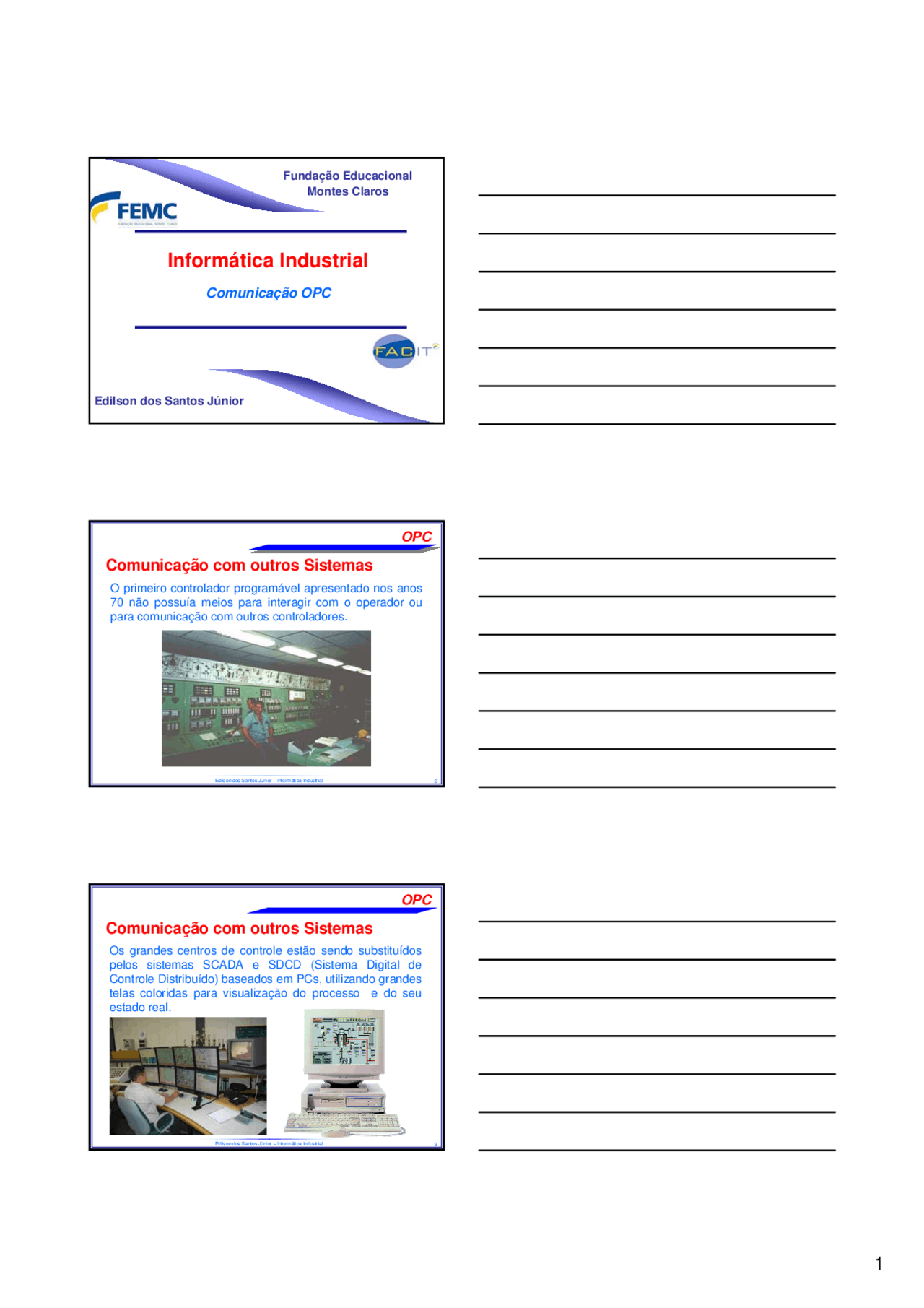

Edilson dos Santos Júnior
Informática Industrial
Comunicação OPC
Fundação Educacional Montes Claros
Edilson dos Santos Júnior – Informática Industrial 2
Comunicação com outros Sistemas
O primeiro controlador programável apresentado nos anos 70 não possuía meios para interagir com o operador ou para comunicação com outros controladores.
OPC
Edilson dos Santos Júnior – Informática Industrial 3
Comunicação com outros Sistemas
Os grandes centros de controle estão sendo substituídos pelos sistemas SCADA e SDCD (Sistema Digital de Controle Distribuído) baseados em PCs, utilizando grandes telas coloridas para visualização do processo e do seu estado real.
OPC
Edilson dos Santos Júnior – Informática Industrial 4
Em 1995, algumas empresas se reuniram com o objetivo de desenvolver um padrão baseado na tecnologia OLE/DCOM para acesso à dados de tempo real dentro do sistema operacional Windows. www.opcfoundation.org
Contexto Histórico
Edilson dos Santos Júnior – Informática Industrial 5
A tecnologia OLE foi desenvolvida pela Microsoft em meados de 1990, para suprir a necessidade de se integrar diferentes aplicações dentro da plataforma Windows, de forma a solucionar os problemas de desempenho e confiabilidade do até então utilizado padrão DDE (Dynamic Data Exchange).
OLE - Object Linking and Embedding
OPC
Edilson dos Santos Júnior – Informática Industrial 6
Como uma continuação da tecnologia OLE, o DCOM surgiu junto com o sistema operacional Windows NT e foi logo aceito pela indústria. Desta forma, um cliente pode acessar diferentes servidores ao mesmo tempo e um servidor pode disponibilizar suas funcionalidades para diferentes clientes ao mesmo tempo
DCOM - Distribuited Component Object Model
OPC
Edilson dos Santos Júnior – Informática Industrial 10
A fim de possibilitar a integração das Redes de industriais, o procedimento usual era o desenvolvimento de drivers de comunicação entre os diversos sistemas.
OPC - OLE For Process Control
Edilson dos Santos Júnior – Informática Industrial 11
OPC
Modelo Antigo
Edilson dos Santos Júnior – Informática Industrial 12
No entanto, essa solução não é ideal pois demanda um grande esforço no sentido de se desenvolver drivers para uma grande variedade de equipamentos e de softwares, o que com o passar do tempo se torna de difícil manutenção, e portanto incapaz de acompanhar a evolução dos sistemas.
OPC
Drivers Proprietários
Edilson dos Santos Júnior – Informática Industrial 13
Nos sistemas baseados em OPC, um dispositivo necessita somente de Driver padrão, o qual torna- se o Servidor (server); os dados então são “trazidos “ e colocados numa forma que qualquer Cliente (Client) com capacidade OPC possa ser conectado sem qualquer tipo de preparo prévio.
OPC - OLE For Process Control
Edilson dos Santos Júnior – Informática Industrial 14
OPC
OPC - OLE For Process Control
Edilson dos Santos Júnior – Informática Industrial 15
Basicamente, o padrão OPC estabelece as regras para que sejam desenvolvidos sistemas com interfaces padrões para comunicação dos dispositivos de campo (CLPs, sensores, balanças, etc.) com sistemas de monitoração, supervisão e gerenciamento (SCADA, MES - Manufacturing Execution System , ERP - Enterprise Resource Planning , etc.).
OPC
OPC - OLE For Process Control
Edilson dos Santos Júnior – Informática Industrial 19
9 Padronização das interfaces de comunicação entre os servidores e clientes de dados de tempo real, facilitando a integração e manutenção dos sistemas. 9 Eliminação da necessidade de drivers de comunicação específicos (proprietários); 9 Melhoria do desempenho e otimização da comunicação entre dispositivos de automação. 9 Interoperabilidade entre sistemas de diversos fabricantes;
Vantagens proporcionadas pelo padrão OPC:
Edilson dos Santos Júnior – Informática Industrial 20
9 Redução dos custos e tempo para desenvolvimento de interfaces e drivers de comunicação, com conseqüente redução do custo de integração de sistemas. 9 Facilidade de desenvolvimento e manutenção de sistemas e produtos para comunicação em tempo real; 9 Facilidade de treinamento.
OPC
Vantagens proporcionadas pelo padrão OPC:
Edilson dos Santos Júnior – Informática Industrial 21
Basicamente, o padrão OPC é nativo da plataforma Windows. Para plataformas não-Windows, existem alguma soluções que consistem em portar o DCOM para estas plataformas. No futuro, a especificação OPC para XML deverá facilitar a integração de plataformas não-Windows para a comunicação OPC.
OPC
Plataforma Windows ou não?
Edilson dos Santos Júnior – Informática Industrial 22
As especificações do padrão OPC não fazem menção à utilização de servidores redundantes. Entretanto, cada cliente OPC pode implementar facilmente um mecanismo para conexão simultânea em mais de um servidor, verificação do estado do servidor e ativação/desativação dos grupos para o servidor que estiver funcionando.
Redundância com OPC
Edilson dos Santos Júnior – Informática Industrial 23
OPC
Edilson dos Santos Júnior – Informática Industrial 24
OPC
