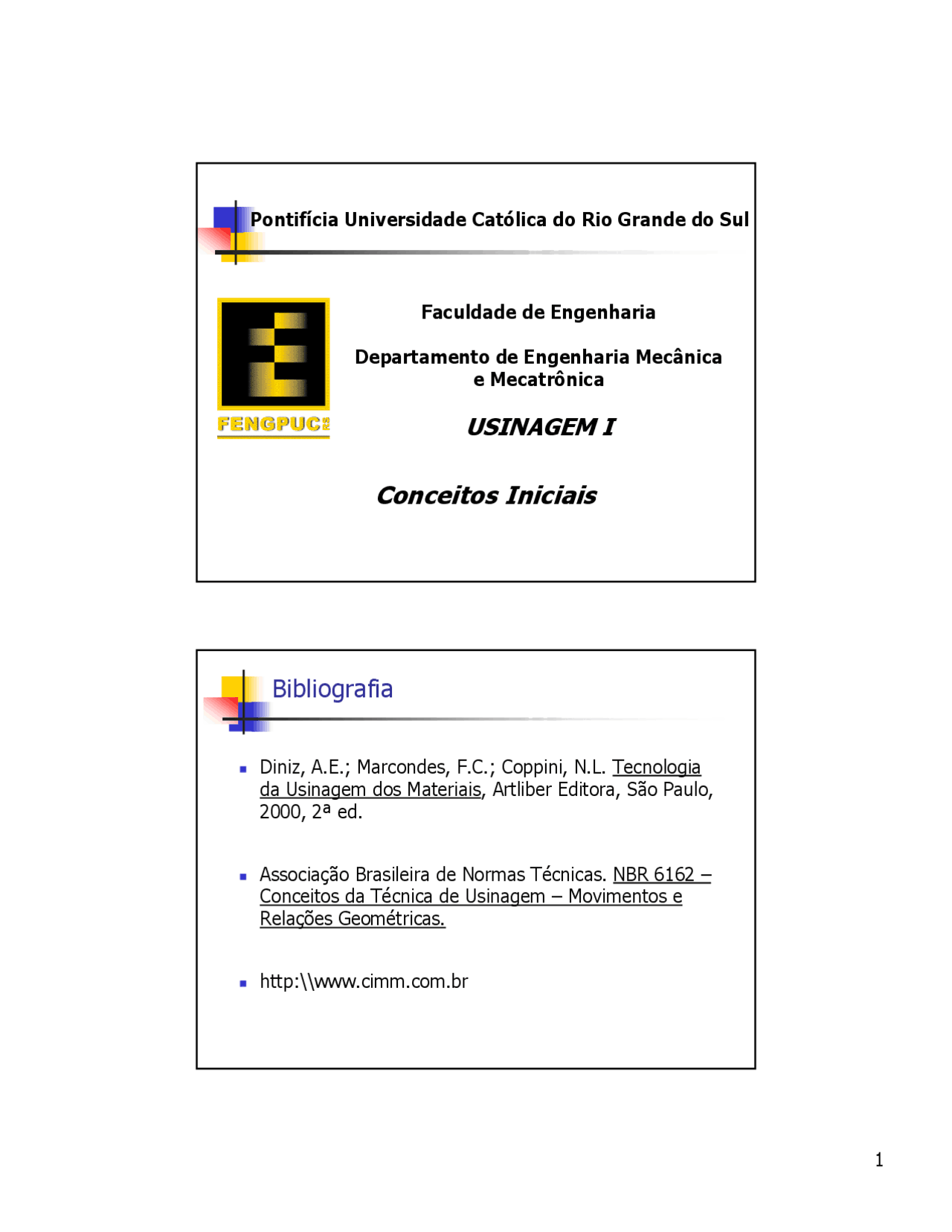

USINAGEM I
Conceitos Iniciais
Bibliografia
Usinagem
Definições
Entende-se como o processo mecânico que mediante a remoção de cavaco por determinada ferramenta , visa conferir a uma peça, a forma , as dimensões , ou o acabamento especificados, ou ainda uma combinação qualquer destes três itens.
Porção de material removida da peça pela ferramenta, podendo apresentar forma geométrica regular ou irregular.
Movimentos de Usinagem
Movimentos Ativos
Movimentos Ativos - Torneamento
Movimentos Ativos - Furação
Determinação dos Movimentos
Determinação dos Movimentos
Direção efetiva, velocidade efetiva (ve ) e percurso efetivo (Ie )
Direção de corte, velocidade de corte (v (^) c ) e percurso de corte (Ic )
Direção de avanço , velocidade de avanço (vf) e percurso de avanço(If)
Direção de ajuste , velocidade de ajuste (vz ) e percurso de ajuste (Iz )
Direção de correção, velocidade de correção (vn) e percurso de correção (In)
Direção de aproximação, velocidade de aproximação (va ) e percurso de aproximação (Ia )
Direção de recuo, velocidade de recuo (vr ) e percurso de recuo (Ir)
A velocidade de corte é a velocidade tangencial instantânea resultante da rotação da ferramenta em torno da peça, para operações de usinagem como torneamento, furação e fresamento, onde os movimentos de corte e de avanço ocorrem concomitantemente. Neste caso:
V (^) c Æ velocidade de corte (m/min) d Æ diâmetro da ferramenta (mm) n Æ rotação da ferramenta (rpm)
Para operações do tipo aplainamento e brochamento, onde os movimentos de corte e de avanço não ocorrem concomitantemente, a velocidade de corte é o resultado do deslocamento da ferramenta diante da peça, considerado no tempo.
Velocidade de Avanço
A velocidade de avanço, para operações em que os movimentos de corte e de avanço ocorrem concomitantemente (torneamento,etc.), é o produto entre o avanço e a rotação da ferramenta.
f d
V V f n c f. .
. π
= =
V (^) f Æ velocidade de avanço (mm/volta) f Æ avanço (mm/volta) d Æ diâmetro da ferramenta (mm) n Æ rotação da ferramenta (rpm)
Para operações do tipo aplainamento a velocidade de avanço é dada diretamente em quantidade de deslocamento por curso.
Tempo de Corte (tempos ativos)
O tempo de Corte (tc ) resume a totalidade dos tempos ativos, pois representa o tempo em que os movimentos de corte ou de avanço estão efetivamente ocorrendo. Para uma operação de torneamento cilíndrico, o tempo de corte pode se calculado como:
c
f f
f
f c f V
dI
f n
I
V
I t 1000..
..
.
π = = =
Em operações nas quais a rotação não é constante ou quando a trajetória da ferramenta é complexa o tempo de corte deve ser calculado através da integração da relação dIf/dV (^) f. Os tempos passivos normalmente são estimados através do estudo dos movimentos e cronometragem, para determinada situação.
Conceitos Auxiliares
Ângulo da direção de avanço (ϕ) – ângulo formado entre a direção de avanço e a direção de corte, podendo ser constante (furação, torneamento) ou variar continuamente (fresamento).
Ângulo da direção efetiva (η) – ângulo formado entre a direção efetiva e a direção de corte.
Estes ângulos obedecem a seguinte relação:^ ϕ
ϕ η cos
sen
=
f
c V
V
tg
Plano de trabalho (Pfe ) – plano imaginário contendo as direções de corte e de avanço, passando por um ponto escolhido sobre a aresta de corte. Sobre este plano acontecem os movimentos ativos.
Plano de medida (PD) – plano perpendicular à direção de corte, passando pelo ponto de referência da aresta de corte.
Conceitos Auxiliares
