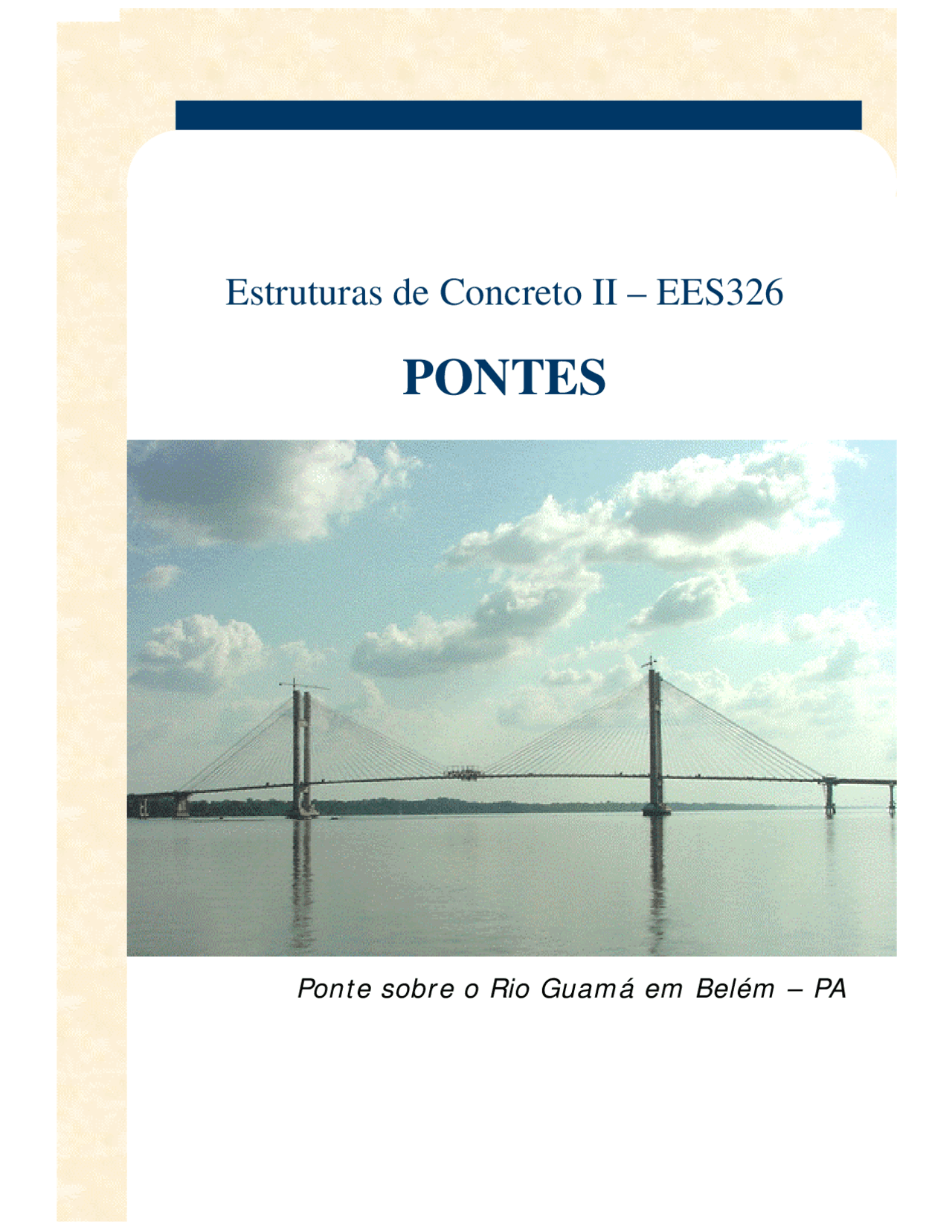

Estruturas de Concreto II – EES

PONTES

Ponte sobre o Rio Guamá em Belém – PA

CONCEITOS GERAIS

Ponte

• construção com o objetivo de transpor um

obstáculo para estabelecer a continuidade

de uma via de qualquer natureza.

• Quando o obstáculo não tem água a ponte

é chamada de Viaduto.

• Existe ainda um tipo de construção que em

determinadas situações, pode ser

enquadrado na categoria de pontes: são as

galerias.

• ferrovia
• rodovia
• passagem para pedestres

a) Com características das pontes

b) Com características diferentes das pontes

CONCEITOS GERAIS

Superestrutura

• Lajes (tabuleiro)
• Vigas (principais e secundárias)

Mesoestrutura

• Pilares
• Aparelhos de apoio
• Encontros

Infraestrutura

• Blocos
• Sapatas
• Estacas
• Tubulões

superestrutura

infraestrutura

mesoestrutura

Estrutura da ponte

• material da superestrutura
  • Madeira
  • Alvenaria
  • Concreto simples
  • Concreto armado
  • Concreto protendido
  • Aço
  • Mistas (aço e concreto)
• comprimento
  • Galerias (de 2 a 3 metros)
  • Pontilhões (de 3 a 10 metros)
  • Pontes (acima de 10 metros)
• natureza do tráfego
  • Rodoviárias
  • Ferroviárias
  • Passarelas (pontes para pedestres)
  • Utilitárias (aquedutos)
  • Mistas (rodo-ferroviária)
• desenvolvimento planimétrico
  • Retas: ortogonais ou esconsas
  • Curvas
• desenvolvimento altimétrico
  • Retas: horizontal ou em rampa
  • Curvas: tabuleiro convexo ou côncavo
• sistema estrutural da superestrutura
  • Ponte em viga
  • Ponte em arco
  • Ponte em pórtico
  • Ponte estaiada
  • Ponte pênsil

CLASSIFICAÇÃO DAS PONTES
