DETALHES TÉCNICOS SOBRE DIVERSOS TIPOS E PADRÕES DE ROSCAS
Tipologia: Notas de estudo
1 / 8
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Escola SENAI 1.27 “Prof. Vicente Amato”

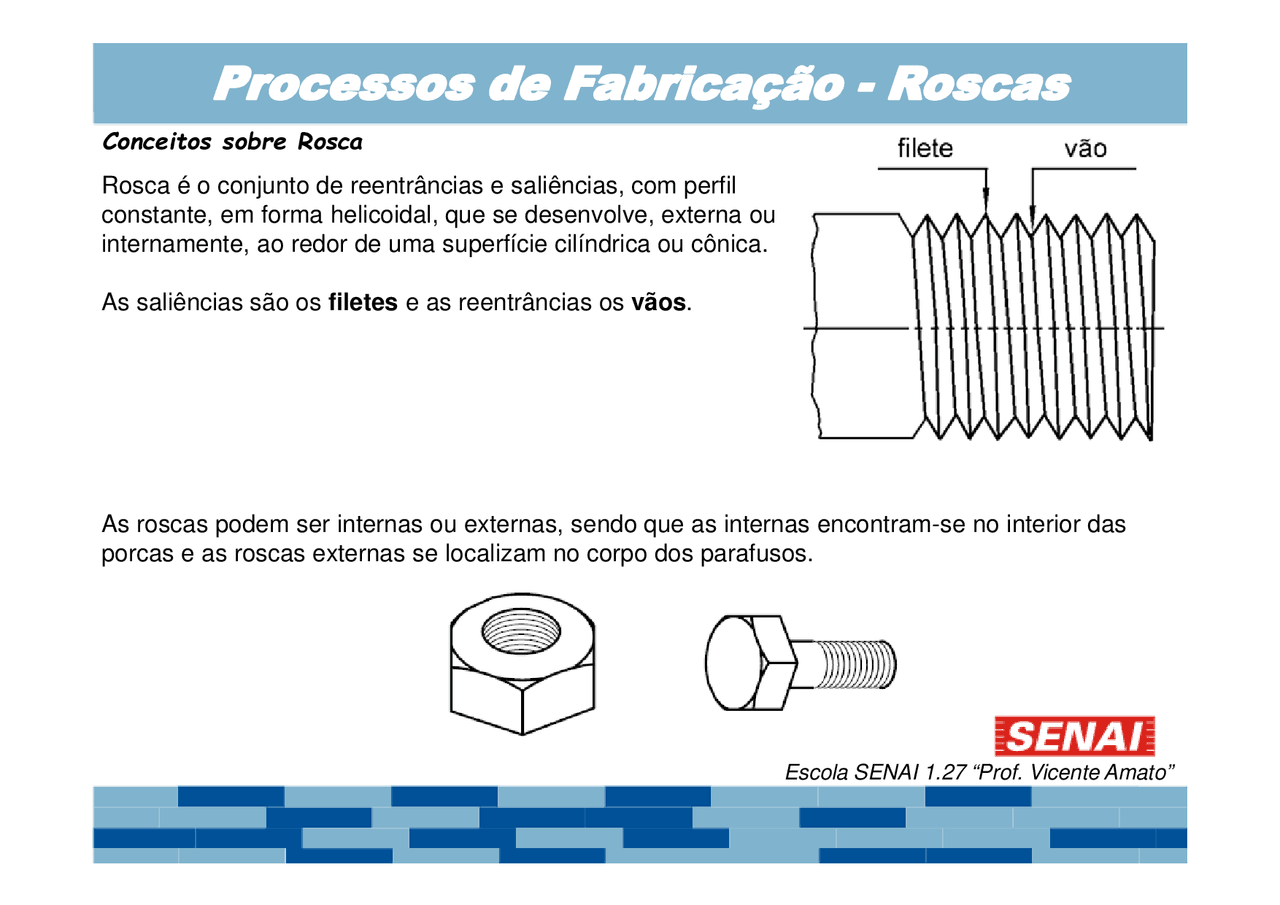

Rosca é o conjunto de reentrâncias e saliências, com perfilconstante, em forma helicoidal, que se desenvolve, externa ouinternamente, ao redor de uma superfície cilíndrica ou cônica.As saliências são os As roscas podem ser internas ou externas, sendo que as internas encontram-se no interior dasporcas e as roscas externas se localizam no corpo dos parafusos.
filetes^
e as reentrâncias os
vãos.
Conceitos sobre Rosca
As roscas possuem algumas características pelas quais podemos classificá-las, dentre as quaisdestacam-se:
Escola SENAI 1.27 “Prof. Vicente Amato”
Classificação de Roscas ^ Quanto ao Perfil do Filete:^ TriangularQuadradoTrapezoidalRedondo Dente de Serra
Parafusos e porcas de fixação na uniãode peças.Ex.: Fixação da roda do carro.Parafusos que sofrem grandes esforçose choques.Ex.: Prensas e morsas.Parafusos que transmitem movimentosuave e uniforme.Ex.: Fusos de máquinas.Parafusos de grandes diâmetros sujeitosa grandes esforços.Ex.: Equipamentos ferroviários.Parafusos que exercem grande esforçonum só sentidoEx.: Macacos de catraca
Classificação de Roscas^ ^ Quanto ao Número de Entradas:
Simples: é a rosca de uma entrada, que tem um sófilete em correspondência com o passo da hélice. Múltipla: é a rosca com duas ou mais entradas, ondedois ou mais filetes são abertos no espaçocorrespondente ao passo da hélice (para se obter umavanço axial maior sem recorrer a um filete maior queiria requerer um diâmetro também maior.
Escola SENAI 1.27 “Prof. Vicente Amato”
Essas roscas são utilizadas em conjuntos(fuso e porca) sempre que houver necessidade dese obter uma maior velocidade de deslocamento depeças ou elementos de máquinas como, por exemplo,o balancim e a prensa manual.
Balancim
Prensa
Escola SENAI 1.27 “Prof. Vicente Amato”
Classificação de Roscas
Nomenclatura.^ Independentemente da sua aplicação, as roscas têm os mesmoselementos, variando apenas os formatos e dimensões. Os elementosprincipais são:^ D^ = diâmetro maior da rosca^ d^ = diâmetro menor da rosca^ P^ = passo da rosca^ h^ = altura do filete da rosca= ângulo do perfil do filete
Designação de Rosca Rosca Métrica ISO
Rosca Withworth
Rosca Americana^ Escola SENAI 1.27 “Prof. Vicente Amato”
Escola SENAI 1.27 “Prof. Vicente Amato”
Cálculos. Rosca "Métrica"
Rosca “Whitworth”
Rosca “Americana”
nº fios^
nº fios
h = 0,6495. P
h = 0,6403. P
h = 0,5945. P
d = D – (2.h)
d = D – (2.h)
d = D – (2.h)
Exemplo Cálculo h = 0,6495. Ph = 0,6495. 2,5 h = 1,
d = D - (2. h) d = 20 - (.
d = 20 - 3,246 d = 16,
Rosca M20 x 2,
