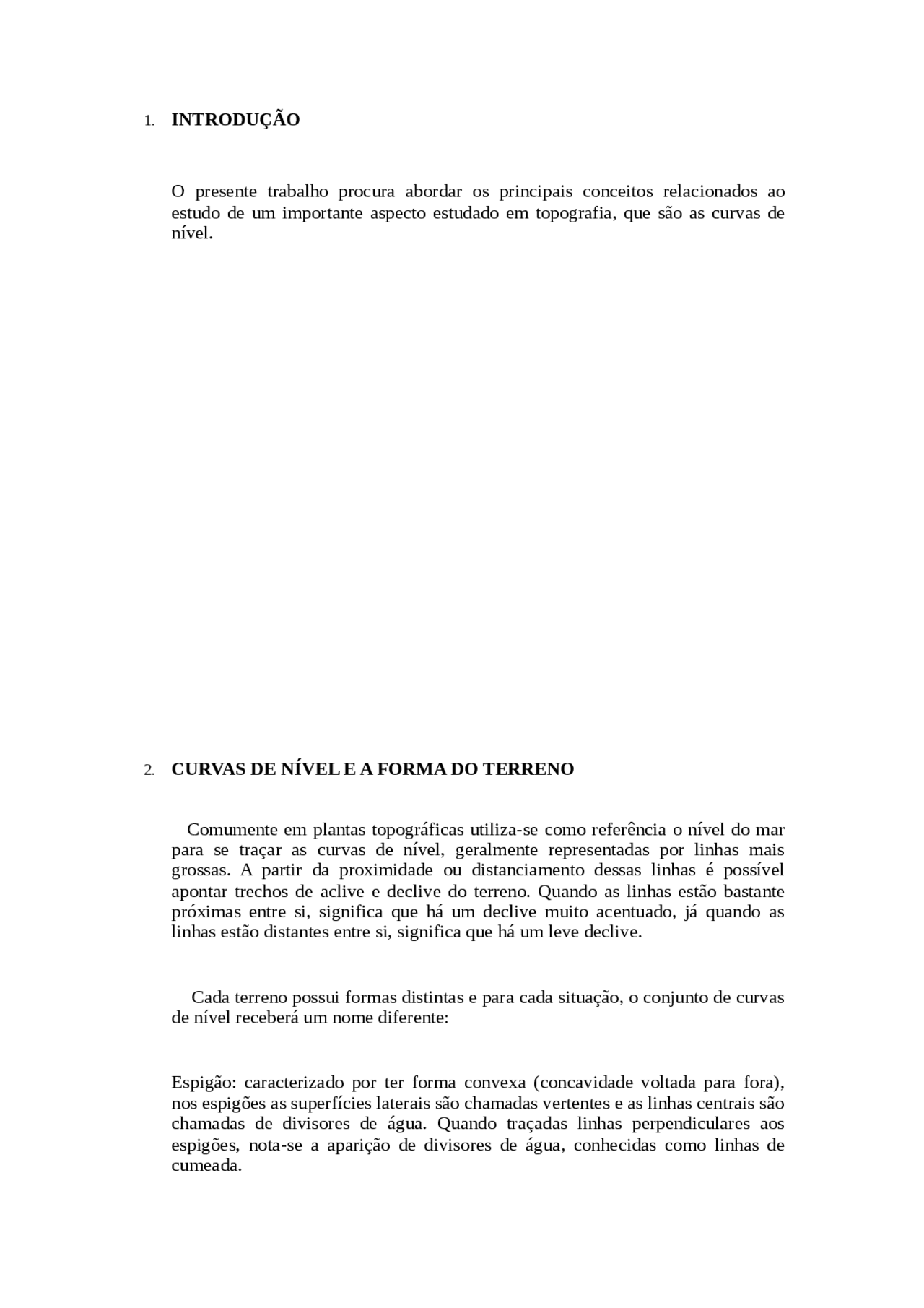

1. INTRODUÇÃO
O presente trabalho procura abordar os principais conceitos relacionados ao estudo de um importante aspecto estudado em topografia, que são as curvas de nível.
2. CURVAS DE NÍVEL E A FORMA DO TERRENO
Comumente em plantas topográficas utiliza-se como referência o nível do mar para se traçar as curvas de nível, geralmente representadas por linhas mais grossas. A partir da proximidade ou distanciamento dessas linhas é possível apontar trechos de aclive e declive do terreno. Quando as linhas estão bastante próximas entre si, significa que há um declive muito acentuado, já quando as linhas estão distantes entre si, significa que há um leve declive.
Cada terreno possui formas distintas e para cada situação, o conjunto de curvas de nível receberá um nome diferente:
Espigão: caracterizado por ter forma convexa (concavidade voltada para fora), nos espigões as superfícies laterais são chamadas vertentes e as linhas centrais são chamadas de divisores de água. Quando traçadas linhas perpendiculares aos espigões, nota-se a aparição de divisores de água, conhecidas como linhas de cumeada.
Grota: caracterizado por ter forma côncava (concavidade voltada para dentro). Quando traçadas linhas perpendiculares às grotas, nota-se a aparição dos talvegues, que são as linhas captadoras de águas.
Garganta: formada por dois espigões e dois vales, sendo o ponto de menor altitude no decorrer de um conjunto de pontos elevados. Tendo sua melhor utilização na passagem de cabos transmissão de energia elétrica e passagem de rodovias.
- Métodos de obtenção de curvas de nível
Existem diversos métodos de obtenção de curvas de nível, dentre eles destacam- se os métodos topográficos da quadricularão, da irradiação taqueométrica, das seções transversais e o método aerofotogramétrico.
3.1 Método da quadriculação
Conhecido por ser o mais preciso dos métodos, no entanto, é considerado por engenheiros e topógrafos como o método mais demorado e trabalhoso. Comumente usado para terrenos pequenos, a quadriculação é feita com o auxílio de um teodolito, que deverão marcar as direções perpendiculares, e de uma trena que marcará os deslocamentos entre os piquetes. A medida do lado da quadrícula será escolhida a depender da superfície, das dimensões dos terrenos, da extensão da trena e do nível de correção do levantamento.
Os pontos de cota deverão ser interpolados, fazendo-se uso de regra de três simples, enquanto que as quadrículas já deverão estar com a escala adequada, a partir daí traçam-se as curvas de nível.
3.2 Método da irradiação taqueométrica
Método adequado para áreas extensas e planas. Consiste em fazer o levantamento das poligonais maiores e menores interligadas que deverão estar niveladas, partindo-se das poligonais irradiam-se os pontos principais do terreno, indicando seu posicionamento através de ângulos e distancias horizontais.
Esta irradiação precisará ser feita com uso de teodolito e trena, para que então as poligonais sejam calculadas e desenhadas. Após isso, os pontos que sofreram irradiação são locados e interpolados e as curvas de nível são desenhadas.
