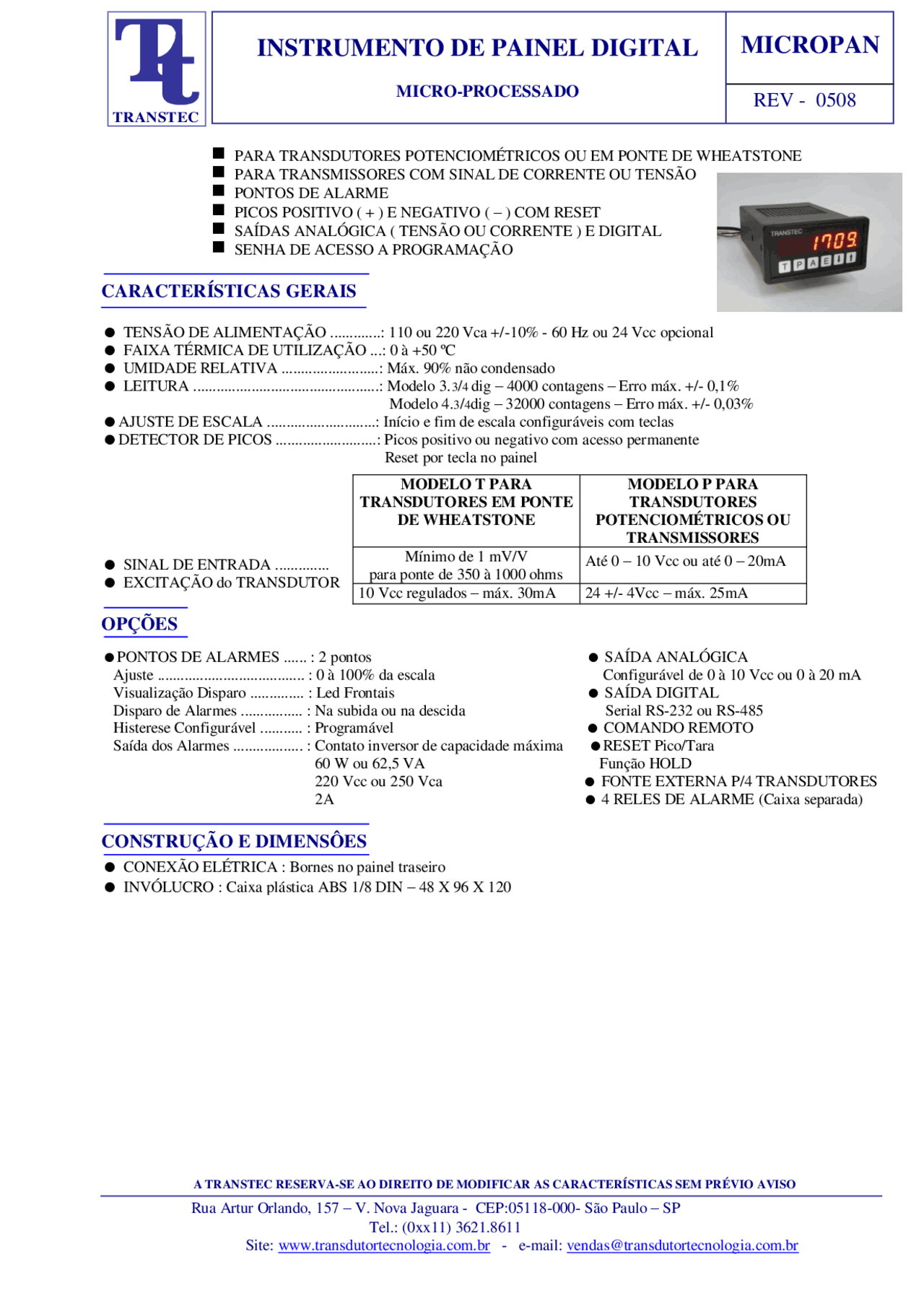

INSTRUMENTO DE PAINEL DIGITAL

MICRO-PROCESSADO

A TRANSTEC RESERVA- SE AO DIREITO DE MODI FICAR AS CARACTERÍSTIC AS SEM PRÉVIO AVISO

Rua Artur Orlando, 157 – V. Nova Jaguara - CEP:05118-000- São Paulo – SP

Tel.: (0xx11) 3621.8611

Site: www.transdutortecnologia.com.br - e-mail: vendas@transdutortecnologia.com.br

TRANSTEC

MICROPAN

REV - 0508

 PARA TRANSDUTORES POTENCIOMÉTRICOS OU EM PONTE DE WHEATSTONE

 PARA TRANSMISSORES COM SINAL DE CORRENTE OU TENSÃO

 PONTOS DE ALARME

 PICOS POSITIVO ( + ) E NEGATIVO ( – ) COM RESET

 SAÍDAS ANALÓGICA ( TENSÃO OU CORRENTE ) E DIGITAL

 SENHA DE ACESSO A PROGRAMAÇÃO

CARACTERÍSTICAS GERAIS

 TENSÃO DE ALIMENTAÇÃO .............: 110 ou 220 Vca +/-10% - 60 Hz ou 24 Vcc opcional

 FAIXA TÉRMICA DE UTILIZAÇÃO ...: 0 à +50 ºC

 UMIDADE RELATIVA .........................: Máx. 90% não condensado

 LEITURA ................................................: Modelo 3.3/4 dig – 4000 contagens – Erro máx. +/- 0,1%

Modelo 4.3/4dig – 32000 contagens – Erro máx. +/- 0,03%

AJUSTE DE ESCALA ............................: Início e fim de escala configuráveis com teclas

DETECTOR DE PICOS ..........................: Picos positivo ou negativo com acesso permanente

Reset por tecla no painel

 SINAL DE ENTRADA ..............

 EXCITAÇÃO do TRANSDUTOR

OPÇÕES

PONTOS DE ALARMES ...... : 2 pontos  SAÍDA ANALÓGICA

Ajuste ...................................... : 0 à 100% da escala Configurável de 0 à 10 Vcc ou 0 à 20 mA

Visualização Disparo .............. : Led Frontais  SAÍDA DIGITAL

Disparo de Alarmes ................ : Na subida ou na descida Serial RS-232 ou RS-485

Histerese Configurável ........... : Programável  COMANDO REMOTO

Saída dos Alarmes .................. : Contato inversor de capacidade máxima RESET Pico/Tara

60 W ou 62,5 VA Função HOLD

220 Vcc ou 250 Vca  FONTE EXTERNA P/4 TRANSDUTORES

2A  4 RELES DE ALARME (Caixa separada)

CONSTRUÇÃO E DIMENSÔES

 CONEXÃO ELÉTRICA : Bornes no painel traseiro

 INVÓLUCRO : Caixa plástica ABS 1/8 DIN – 48 X 96 X 120

MODELO T PARA

TRANSDUTORES EM PONTE

DE WHEATSTONE

MODELO P PARA

TRANSDUTORES

POTENCIOMÉTRICOS OU

TRANSMISSORES

Mínimo de 1 mV/V

para ponte de 350 à 1000 ohms

Até 0 – 10 Vcc ou até 0 – 20mA

10 Vcc regulados – máx. 30mA

24 +/- 4Vcc – máx. 25mA
