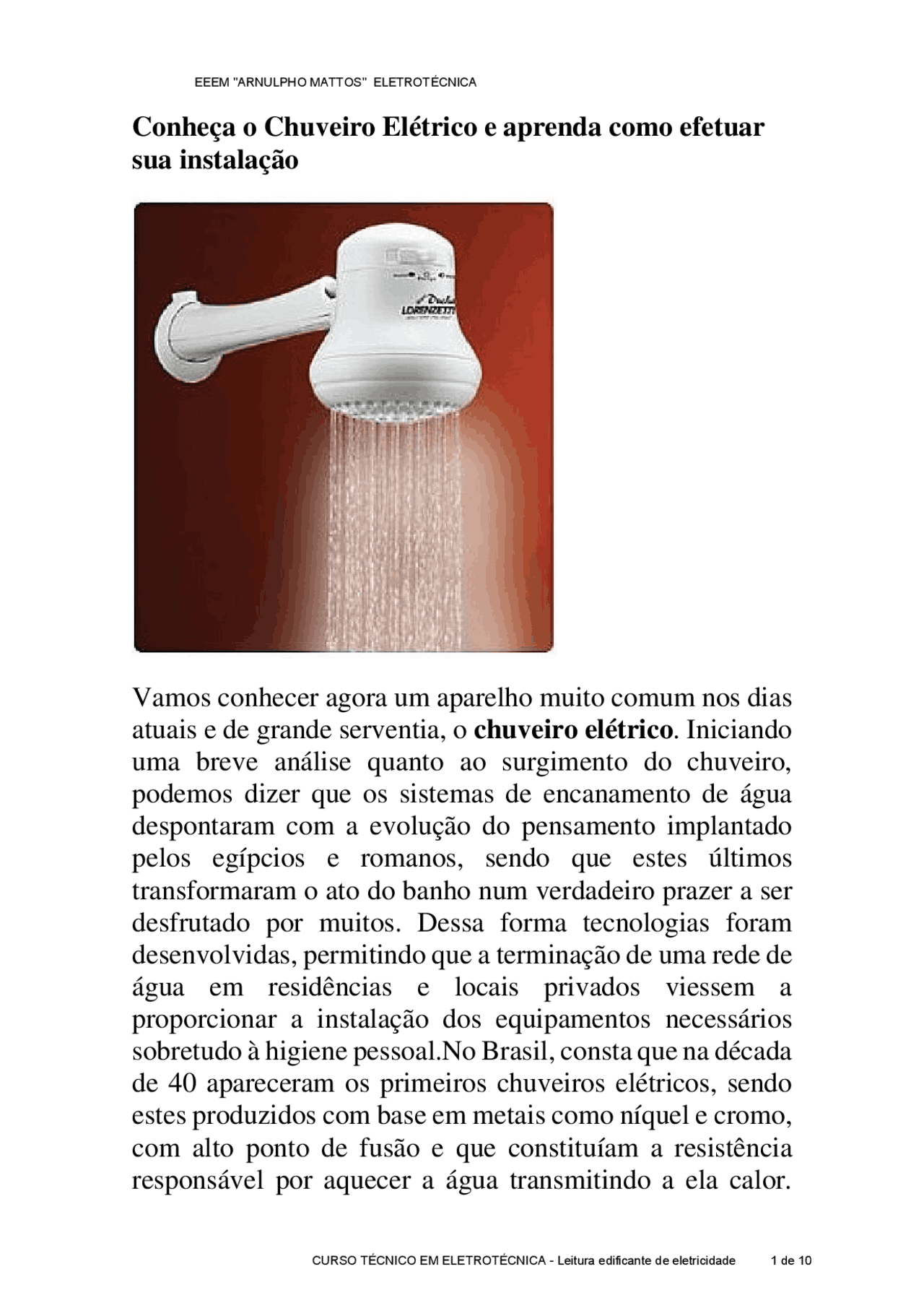

Conheça o Chuveiro Elétrico e aprenda como efetuar sua instalação
Vamos conhecer agora um aparelho muito comum nos dias atuais e de grande serventia, o chuveiro elétrico. Iniciando uma breve análise quanto ao surgimento do chuveiro, podemos dizer que os sistemas de encanamento de água despontaram com a evolução do pensamento implantado pelos egípcios e romanos, sendo que estes últimos transformaram o ato do banho num verdadeiro prazer a ser desfrutado por muitos. Dessa forma tecnologias foram desenvolvidas, permitindo que a terminação de uma rede de água em residências e locais privados viessem a proporcionar a instalação dos equipamentos necessários sobretudo à higiene pessoal.No Brasil, consta que na década de 40 apareceram os primeiros chuveiros elétricos, sendo estes produzidos com base em metais como níquel e cromo, com alto ponto de fusão e que constituíam a resistência responsável por aquecer a água transmitindo a ela calor.
Iniciou-se portanto uma pequena fabricação comercial, aonde uma empresa situada na cidade Jaú em São Paulo produziu um chuveiro que ligava automaticamente conforme a abertura do registro de água. Na década de 50 foi desenvolvido um sistema baseado em pistão responsável pela ligação do circuito quando ocorria passagem da água. Foram implantadas melhorias que garantiriam aos chuveiros também uma maior segurança com a utilização do plástico como material e melhor acabamento.
Funcionamento e constituição de um chuveiro elétrico.
Vejamos então como é constituído internamente um chuveiro elétrico. Primeiramente analisemos com base na figura seguinte quais partes o integram e sobretudo como elas funcionam.
Vista interna de um chuveiro elétrico, mostrando suas partes constituintes
Os valores de resistência que constituem o elemento aquecedor, determinam a potência do equipamento. Ele possui dois estágios de funcionamento, normalmente conhecidos por Verão e Inverno. No Modo Verão a resistência é maior e portanto a quantidade de corrente que o percorre será menor. Isso produz um menor aquecimento de água, sendo a quantidade de calor gerado consequentemente menor. No Modo Inverno , a resistência possui menor valor, o que permite uma maior quantidade de corrente a percorrê-la. Nesse caso o calor produzido será maior e o aquecimento de água resultante também maior em consequência a isso.
O fluxo de água também interfere na temperatura da mesma. Esse fator serve de base para avaliação de como funciona o chuveiro em termos de pressão com que chega o líquido. Quando fechamos um pouco o registro, ao reduzir o fluxo de água, maior quantidade de calor será gerada e isso produz um maior aquecimento dela. Do contrário, quanto mais forte a pressão com que a água cai pelo espalhador (elemento que contém orifícios pelos quais o líquido passa), menor será a temperatura de aquecimento com uma quantidade de calor insuficiente para esquentar o volume de água existente.
Diferença de temperatura da água é um fator que proporciona correta avaliação de como atua a resistência elétrica. Quanto maior a temperatura inicial verificada, menor será a quantidade de energia necessária para melhor aquecê-la. Em outras palavras, maior consumo energético será atribuído ao uso de um chuveiro elétrico em condições de inverno rigoroso, quando a água atinge temperaturas muito baixas. Nessa segunda situação, para que se tome um banho confortavelmente é necessário que o equipamento seja utilizado em sua maior potência
Instalação de chuveiro elétrico
Recomendações e particularidades.
Alguns cuidados devem ser levados em consideração quando se pretende instalar um equipamento do tipo chuveiro elétrico. Sabemos que o fator mais importante é a segurança e por isso instalar um aterramento adequado nele torna-se indispensável. Coloque o fio terra conforme instruções do fabricante e ligue-o ao sistema de aterramento, garantindo assim que não ocorrerão choques no contato com o chuveiro. Fique atento a pequenos problemas decorrentes do uso tipo choques elétricos, cheiro de queimado ou fios derretidos, podendo ocasionar graves transtornos. Portanto resolva-os prontamente.
Outros cuidados seriam nunca trocar a resistência por um valor menor que a nominal visando obter um maior aquecimento de água, nesse caso substitua o chuveiro por um de maior potência, desde que adaptado à tensão nominal da sua rede elétrica e em caso de queima, nunca reaproveitar a resistência danificada.
Tomadas a serem utilizadas na instalação.
carga esteja ligada. Faz-se uso de conectores que oferecem melhor contato elétrico, evitando aumento da resistência e esquentamento do produto. Lembre-se que essa medida oferece maior segurança ao usuário, bem como aumenta a vida útil do chuveiro e da instalação elétrica em si. Consulte o manual do fabricante.
Dimensionando condutores e disjuntores
Importante: Para distâncias acima de 30m, utilize condutores de seção maior.
Identificando a potência de um chuveiro
para se instalar um chuveiro elétrico qualquer. Lembrando que as tensões devem ser observadas no momento da instalação, tanto a do produto, como a da rede elétrica em que será ligado. A referência adotada pelo autor considera tensão de 220 V, sendo monofásica a ligação é entre fase e neutro. No caso de ser a tensão equivalente a 127 V, o procedimento é semelhante. Podemos também ligar um chuveiro bifásico, com os dois valores de tensão em uma rede de 220 V, pois irá comportá-lo plenamente.
Conclusões
Equipamentos elétricos facilitam nossas vidas, alguns deles podem nos proporcionar conforto. O ato de tomar banho foi incorporado desde os tempos remotos por questão de higiene, sendo assim a criação do chuveiro elétrico veio a revolucionar esse hábito. Sobretudo nos dias frios ou durante um inverno rigoroso, a eficiência de tal equipamento é comprovada, tornando mais prazeroso utilizar água aquecida ao invés daquela com temperaturas baixas. Porém, como todo eletrodoméstico é preciso cuidado na instalação e manutenção. A leitura do artigo tem por objetivo fornecer a você leitor, as noções teóricas principais que melhor definem o produto aqui retratado e como poderá utilizá-lo. Para a instalação contrate um profissional especializado e competente, evitando procedimentos errados que venham a produzir incidentes, relacionados a práticas realizadas por indivíduos inexperientes.
