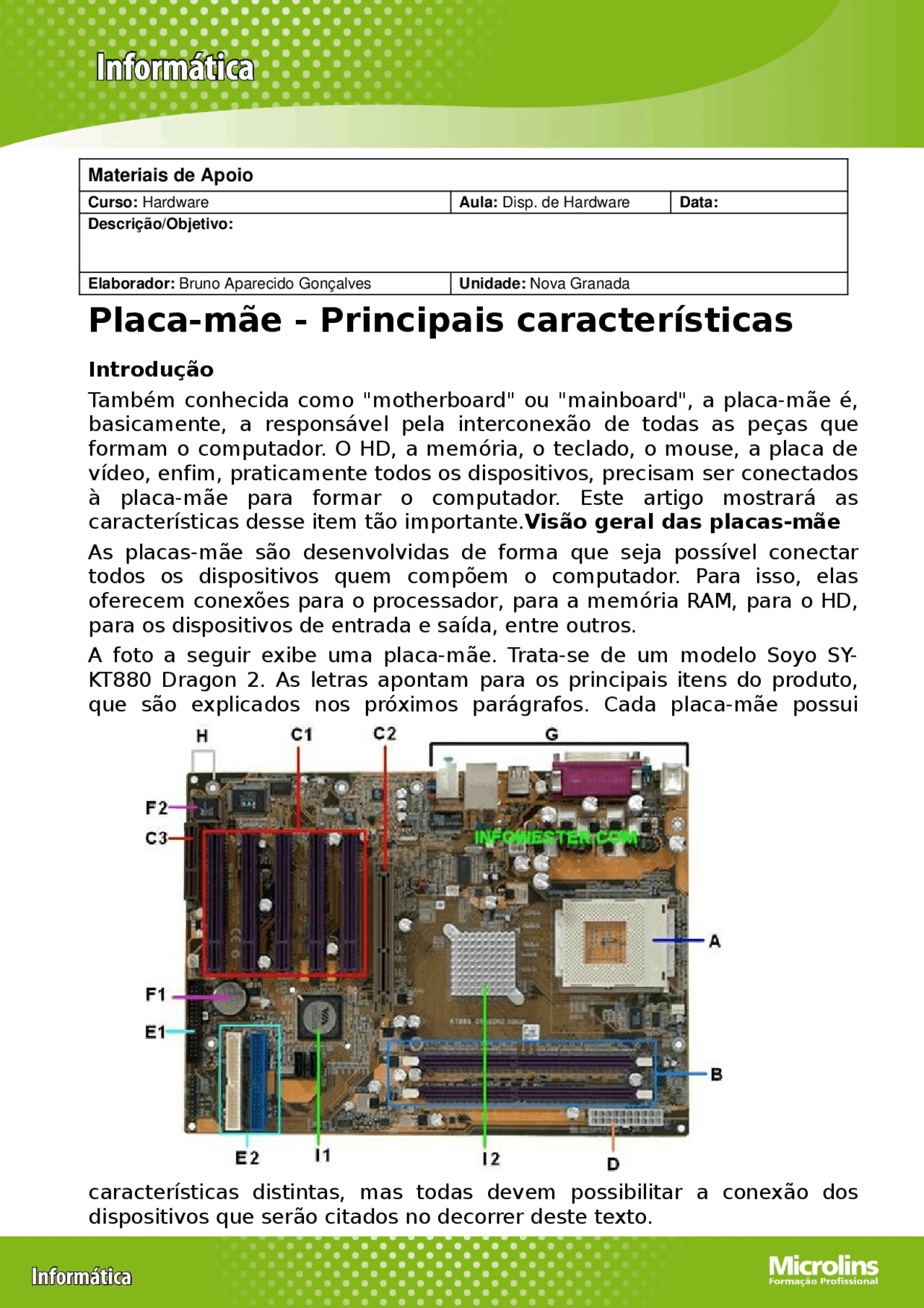

Introdução Também conhecida como "motherboard" ou "mainboard", a placa-mãe é, basicamente, a responsável pela interconexão de todas as peças que formam o computador. O HD, a memória, o teclado, o mouse, a placa de vídeo, enfim, praticamente todos os dispositivos, precisam ser conectados à placa-mãe para formar o computador. Este artigo mostrará as características desse item tão importante. Visão geral das placas-mãe As placas-mãe são desenvolvidas de forma que seja possível conectar todos os dispositivos quem compõem o computador. Para isso, elas oferecem conexões para o processador, para a memória RAM, para o HD, para os dispositivos de entrada e saída, entre outros. A foto a seguir exibe uma placa-mãe. Trata-se de um modelo Soyo SY- KT880 Dragon 2. As letras apontam para os principais itens do produto, que são explicados nos próximos parágrafos. Cada placa-mãe possui características distintas, mas todas devem possibilitar a conexão dos dispositivos que serão citados no decorrer deste texto.
Item A - processador O item A mostra o local onde o processador deve ser conectado. Também conhecido como socket, esse encaixe não serve para qualquer processador, mas sim para um modelo (ou para modelos) específico. Cada tipo de processador tem características que o diferenciam de outros modelos. Essas diferenças consistem na capacidade de processamento, na quantidade de memória cache, na tecnologia de fabricação usada, no consumo de energia, na quantidade de terminais (as "perninhas") que o processador tem, entre outros. Assim sendo, a placa-mãe deve ser desenvolvida para aceitar determinados processadores. A motherboard vista acima, por exemplo, é compatível com os processadores Duron, Athlon XP e Sempron (todos da fabricante AMD) que utilizam a forma de conexão conhecida por "Socket A". Assim sendo, processadores que utilizam outros sockets, como o Intel Pentium 4 ou o AMD Athlon 64 não se conectam a esta placa. Por isso, na aquisição de um computador, deve-se escolher primeiro o processador e, em seguida, verificar quais as placas-mãe que são compatíveis. À medida que novos processadores vão sendo lançados, novos sockets vão surgindo. É importante frisar que, mesmo quando um processador utiliza um determinado socket, ele pode não ser compatível com a placa-mãe relacionada. Isso porque o chip pode ter uma capacidade de processamento acima da suportada pela motherboard. Por isso, essa questão também deve ser verificada no momento da montagem de um computador. Item B - Memória RAM O item B mostra os encaixes existentes para a memória RAM. Esse conector varia conforme o tipo. As placas-mãe mais antigas usavam o tipo de memória popularmente conhecido como SDRAM. No entanto, o padrão mais usado atualmente é o DDR ( D ouble D ata R ate), que também recebe a denominação de SDRAM II (termo pouco usado). A placa-mãe da imagem acima possui duas conexões (ou slots) para encaixe de memórias DDR. As memórias também trabalham em velocidades diferentes, mesmo quando são do mesmo tipo. A placa-mãe mostrada acima aceita memórias DDR que trabalham a 266 MHz, 333 MHz e 400 MHz. Supondo que a motherboard só aceitasse velocidades de até 333 MHz, um pente de memória DDR que funciona a 400 MHz só trabalharia a 333 MHz nessa placa, o máximo suportado.
Existe também, um tipo de HD que não segue o padrão IDE, mas sim o SATA ( S erial ATA ), como mostra a figura a seguir. Item F - BIOS e bateria O item F2 aponta para o chip Flash-ROM e o F1 , para a bateria que o alimenta. Esse chip contém um pequeno software chamado BIOS ( B asic I nput O utput S ystem), que é responsável por controlar o uso do hardware do computador e manter as informações relativas à hora e data. Cabe ao BIOS, por exemplo, emitir uma mensagem de erro quando o teclado não está conectado. Na verdade, quando isso ocorre, o BIOS está trabalhando em conjunto com o Post , um software que testa os componentes de hardware após o computador ser ligado. Através de uma interface denominada Setup , também presente na Flash- ROM, é possível alterar configurações de hardware, como velocidade do processador, detecção de discos rígidos, desativação de portas USB, etc. Como mostra a imagem abaixo, placas-mãe antigas usavam um chip maior para o BIOS.
Item G - Conectores de teclado, mouse, USB, impressora e outros O item G aponta para a parte onde ficam localizadas as entradas para a conexão do mouse (tanto serial, quanto PS/2), teclado, portas USB, porta paralela (usada principalmente por impressoras), além de outros que são disponibilizados conforme o modelo da placa-mãe. Esses itens ficam posicionados de forma que, quando a motherboard for instalada em um gabinete, tais entradas fiquem imediatamente acessíveis pela parte traseira deste. A imagem abaixo mostra um outro modelo de placa-mãe da Soyo, a SY-P4VGM, desenvolvida para o processador Intel Pentium 4, que exibe esses conectores através de outro ângulo: A disposição de entradas vista acima é semelhante em toda placa-mãe que segue o padrão ATX. No antigo padrão AT, esse posicionamento é de outra forma e alguns conectores são diferentes. H - Furos de encaixe Para evitar danos, a placa-mãe deve ser devidamente presa ao gabinete. Isso é feito através de furos ( item H ) que permitem o encaixe de espaçadores e parafusos. Para isso, é necessário que a placa-mãe seja do mesmo padrão do gabinete. Se este for AT, a placa-mãe deverá também ser AT. Se for ATX (o padrão atual), a motherboard também deverá ser, do contrário o posicionamento dos locais de encaixe serão diferentes para a placa-mãe e para o gabinete. I - Chipset O chipset é um chip responsável pelo controle de uma série de itens da placa-mãe, como acesso à memória, barramentos e outros. Principalmente nas placas-mãe atuais, é bastante comum que existam dois chips para esses controles: Ponte Sul ( I1 ) e Ponte Norte ( I2 ):
computador com placa-mãe onboard pode ser viável. No entanto, quem deseja uma máquina para jogos e aplicações mais pesadas deve pensar seriamente em adquirir uma placa-mãe "offboard", isto é, com nenhum item integrado, ou no máximo, com placa de som ou rede onboard. Finalizando Existe uma série de empresas que fabricam placas-mãe. As marcas mais conhecidas são: Asus, Abit, Gigabyte, Soyo, PC Chips, MSI, Intel e ECS. Apesar da maioria dessas fabricantes disponibilizarem bons produtos, é recomendável pesquisar sobre um modelo de seu interesse para conhecer suas vantagens e desvantagens. Para isso, basta digitar o nome do modelo em sites de busca. Geralmente, o resultado mostra fóruns de discussão onde os participantes debatem sobre a placa-mãe em questão. A pesquisa vale a pena, afinal, a placa-mãe é um item de importância extrema ao computador.
