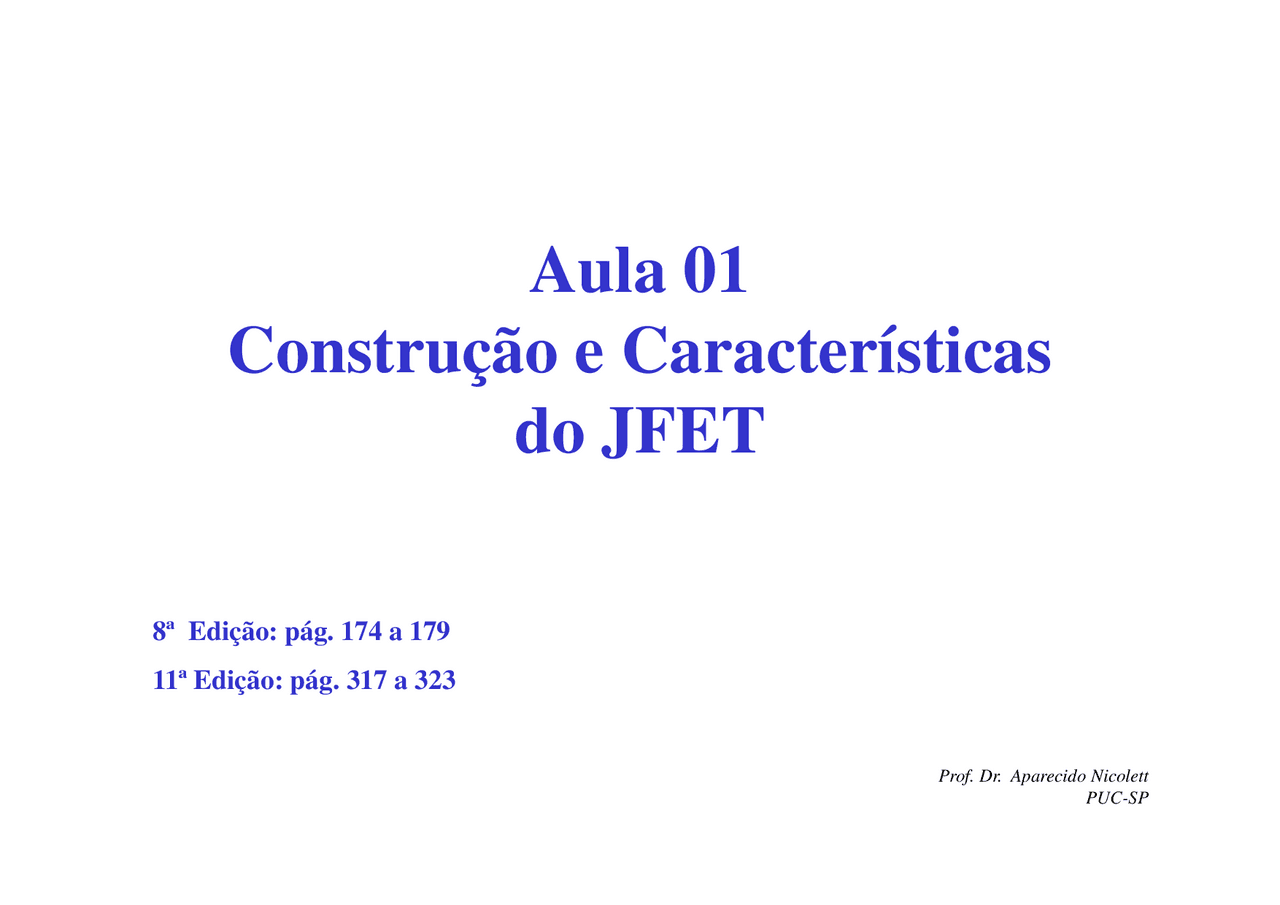

Prof. Dr. Aparecido Nicolett
PUC-SP
Aula 01
Construção e Características
do JFET
8ª Edição: pág. 174 a 179
11ª Edição: pág. 317 a 323
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff

Pré-visualização parcial do texto

Baixe Construção e Características do JFET e outras Resumos em PDF para Eletrônica Analógica, somente na Docsity!

Prof. Dr. Aparecido Nicolett

PUC-SP

Aula 01

Construção e Características

do JFET

8ª Edição: pág. 174 a 17911ª Edição: pág. 317 a 323

Construção e Características do JFET

•^

Dispositivo de três terminais.

-^

Aplicado em circuitos muito semelhantes aos que utilizam o TBJ.

IE

•^

TBJ: controlado por corrente (IC = f(IB))

-^

FET: controlado por tensão (ID = f(VGS))

Construção do JFET

•^

Existem dois tipos de JFETs: canal N e canal P. O do tipo canal N é mais utilizado.

Analogia de funcionamento

•^

Admitindo uma resistência uniformedo canal N, a variação dos potenciaisreversos podem ser observados nafigura.

-^

Próximo à fonte, a queda de tensão émenor (menor resistência) e próximodo dreno, a queda de tensão é maior(maior resistência).

-^

Como

a

junção

PN

está

sempre

polarizada reversamente, a correntede porta IG é sempre zero (IG = 0 A)

IDS x VDS (VGS = 0 V)

Região de Triodo

Região de Saturação Região de Corte

VD > VSVGS < 0 VVDS > 0 VID = IS

0 A

  • A polarização negativa de VGS, aumenta as camadas de depleção,diminuindo a “área” de passagemda corrente. - O valor de VGS que resulta em ID = 0 A é definido como Vp(VGS = Vp).

Curvas Características do JFET canal N

IDSS = 8 mAVp = - 4 V

JFETS canal P

Características do JFET canal P

Resumo
