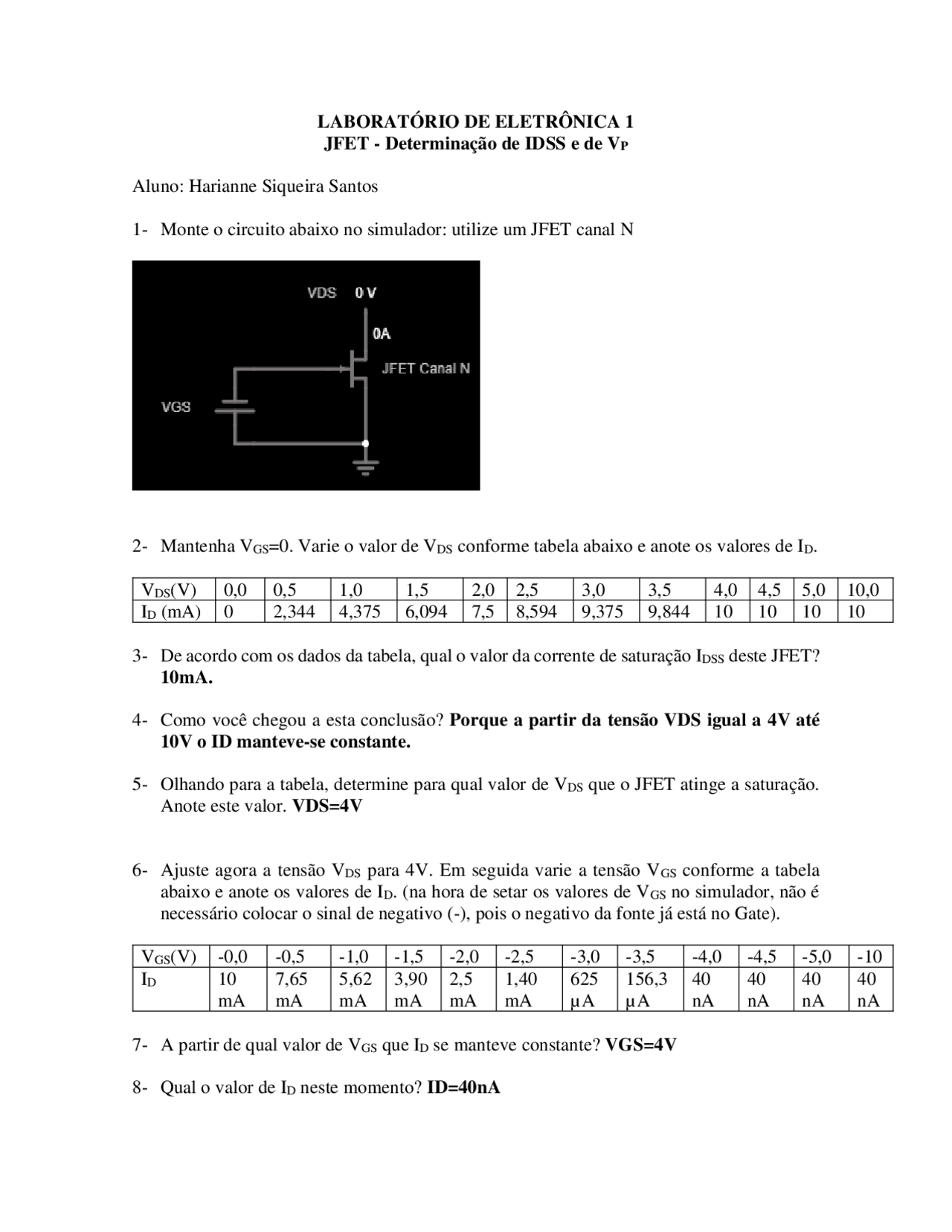

LABORATÓRIO DE ELETRÔNICA 1
JFET - Determinação de IDSS e de VP
Aluno: Harianne Siqueira Santos
1- Monte o circuito abaixo no simulador: utilize um JFET canal N
2- Mantenha VGS=0. Varie o valor de VDS conforme tabela abaixo e anote os valores de ID.
VDS(V)
0,0
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
4,5
5,0
10,0
ID (mA)
0
2,344
4,375
6,094
7,5
8,594
9,375
9,844
10
10
10
10
3- De acordo com os dados da tabela, qual o valor da corrente de saturação IDSS deste JFET?
10mA.
4- Como você chegou a esta conclusão? Porque a partir da tensão VDS igual a 4V até
10V o ID manteve-se constante.
5- Olhando para a tabela, determine para qual valor de VDS que o JFET atinge a saturação.
Anote este valor. VDS=4V
6- Ajuste agora a tensão VDS para 4V. Em seguida varie a tensão VGS conforme a tabela
abaixo e anote os valores de ID. (na hora de setar os valores de VGS no simulador, não é
necessário colocar o sinal de negativo (-), pois o negativo da fonte já está no Gate).
VGS(V)
-0,0
-0,5
-1,0
-1,5
-2,0
-2,5
-3,0
-3,5
-4,0
-4,5
-5,0
-10
ID
10
mA
7,65
mA
5,62
mA
3,90
mA
2,5
mA
1,40
mA
625
µA
156,3
µA
40
nA
40
nA
40
nA
40
nA
7- A partir de qual valor de VGS que ID se manteve constante? VGS=4V
8- Qual o valor de ID neste momento? ID=40nA
