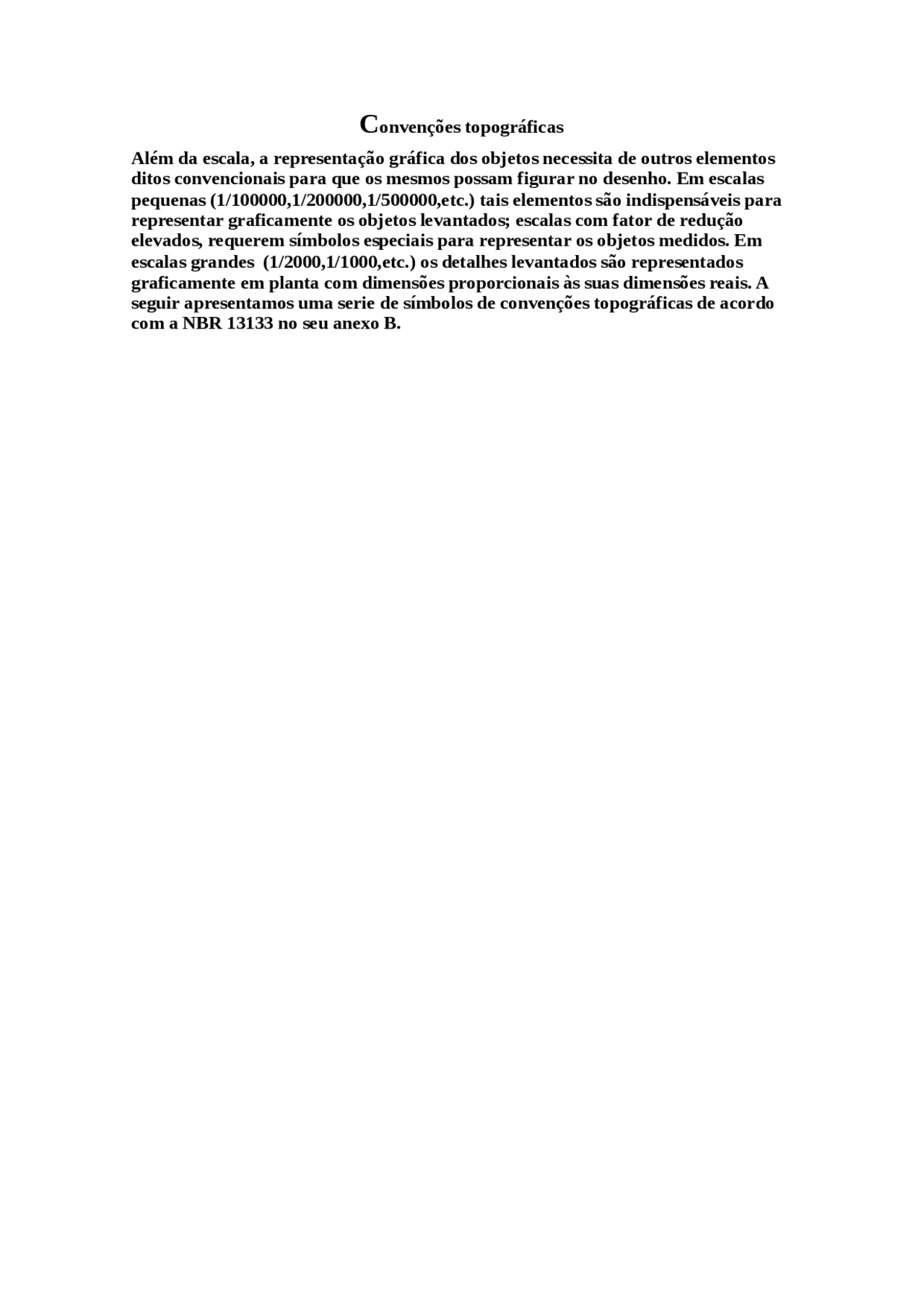

Convenções topográficas
Além da escala, a representação gráfica dos objetos necessita de outros elementos
ditos convencionais para que os mesmos possam figurar no desenho. Em escalas
pequenas (1/100000,1/200000,1/500000,etc.) tais elementos são indispensáveis para
representar graficamente os objetos levantados; escalas com fator de redução
elevados, requerem símbolos especiais para representar os objetos medidos. Em
escalas grandes (1/2000,1/1000,etc.) os detalhes levantados são representados
graficamente em planta com dimensões proporcionais às suas dimensões reais. A
seguir apresentamos uma serie de símbolos de convenções topográficas de acordo
com a NBR 13133 no seu anexo B.
