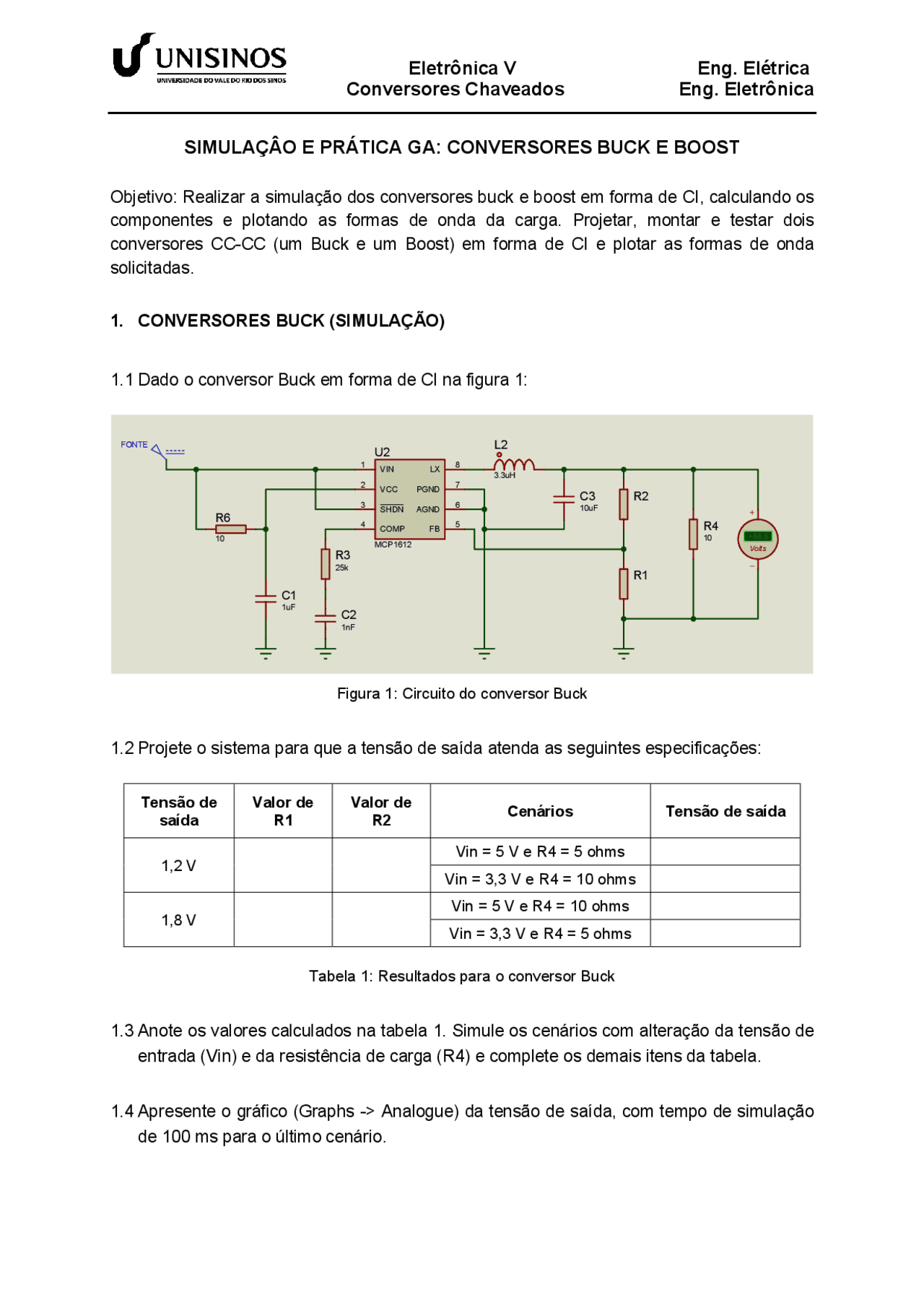

Eletrônica V Eng. Elétrica
Conversores Chaveados Eng. Eletrônica
SIMULAÇÂO E PRÁTICA GA: CONVERSORES BUCK E BOOST
Objetivo: Realizar a simulação dos conversores buck e boost em forma de CI, calculando os
componentes e plotando as formas de onda da carga. Projetar, montar e testar dois
conversores CC-CC (um Buck e um Boost) em forma de CI e plotar as formas de onda
solicitadas.
1. CONVERSORES BUCK (SIMULAÇÃO)
1.1 Dado o conversor Buck em forma de CI na figura 1:
FONTE
C3
10uF
+88.8
Volts
L2
3.3uH
VIN
1
VCC
2
SHDN
3
COMP
4
LX 8
PGND 7
AGND 6
FB 5
U2
MCP1612
R1
R6
10
C1
1uF
R3
25k
C2
1nF
R4
10
R2
Figura 1: Circuito do conversor Buck
1.2 Projete o sistema para que a tensão de saída atenda as seguintes especificações:
Tensão de
saída
Valor de
R1
Valor de
R2 Cenários Tensão de saída
1,2 V
Vin = 5 V e R4 = 5 ohms
Vin = 3,3 V e R4 = 10 ohms
1,8 V
Vin = 5 V e R4 = 10 ohms
Vin = 3,3 V e R4 = 5 ohms
Tabela 1: Resultados para o conversor Buck
1.3 Anote os valores calculados na tabela 1. Simule os cenários com alteração da tensão de
entrada (Vin) e da resistência de carga (R4) e complete os demais itens da tabela.
1.4 Apresente o gráfico (Graphs -> Analogue) da tensão de saída, com tempo de simulação
de 100 ms para o último cenário.
