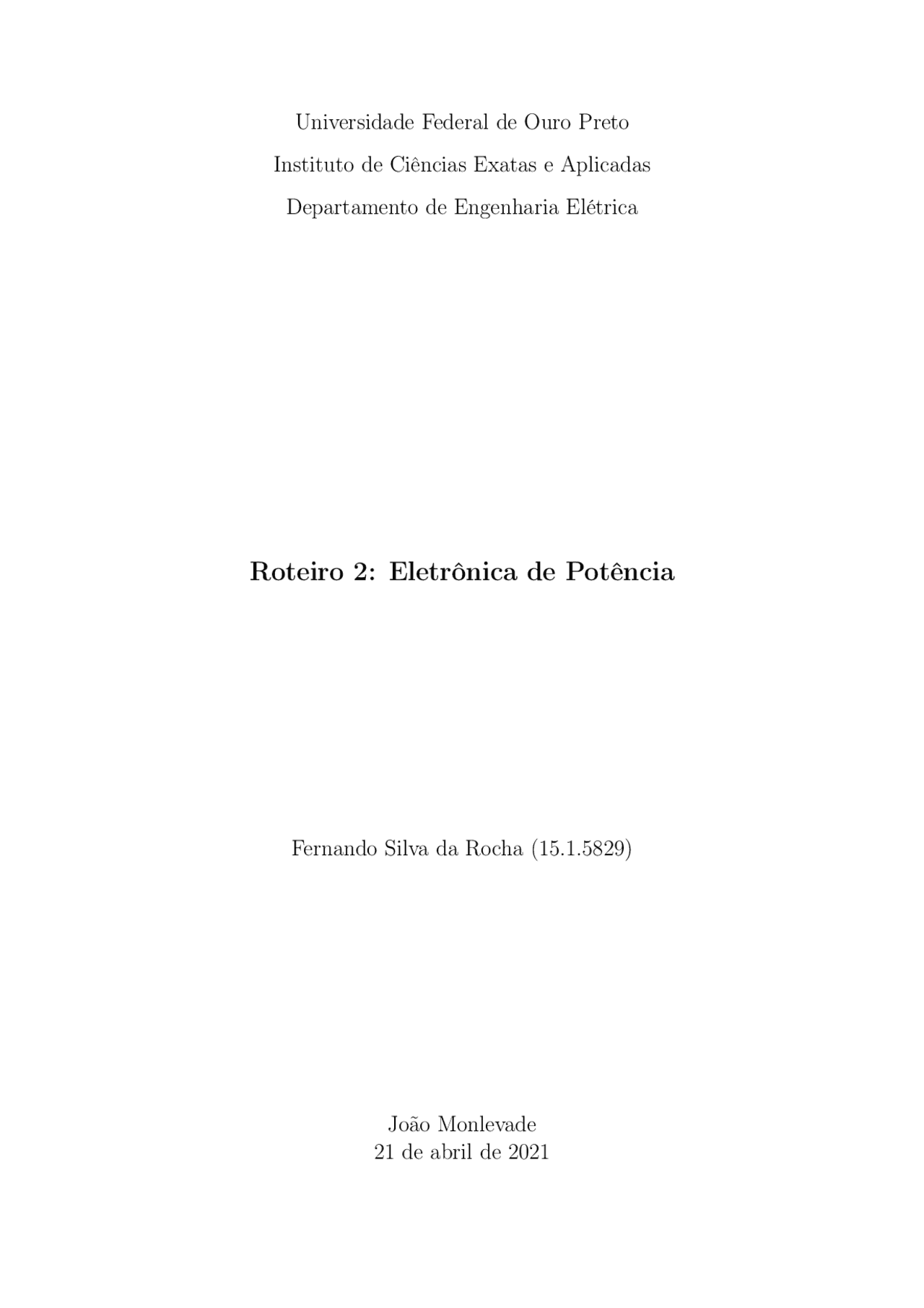

Universidade Federal de Ouro Preto
Instituto de Ciências Exatas e Aplicadas
Departamento de Engenharia Elétrica
Roteiro 2: Eletrônica de Potência
Fernando Silva da Rocha (15.1.5829)
João Monlevade
21 de abril de 2021
Sumário
- 1 Questão 1 - Conversor CC-CC Buck
- 1.1 Letra a
- 1.2 Letra b
- 1.3 Letra c
- 1.4 Letra d
- 1.5 Letra e
- 2 Questão 2 - Conversor Flyback
- 2.1 Letra a
- 2.2 Letra b
- 2.3 Letra c
- 2.4 Letra d
- 2.5 Letra e
- 3 Questão 3 - Conversor CC-CA Ponte Completa
Figura 2: Tensão de saída do conversor Buck com D = 0, 75.
1.2 Letra b
Através dos gráficos gerados pela simulação do circuito do conversor buck, obte- mos os valores de ∆V. O gráfico e os valores obtidos são mostrados nas Figuras 6, 7, 8.
∆Vo = Vo,max − Vo,min −→ ∆Vo = 6, 2442 − 5 , 5168 = 0, 7274 V (2)
Figura 3: Gráfico de ∆Vo obtido através da simulação.
Figura 4: Valor de máximo local obtido através da simulação.
Figura 5: Valor de mínimo local obtido através da simulação.
Através dos gráficos gerados pela simulação do circuito do conversor buck, obte- mos os valores de ∆iL. O gráfico e os valores obtidos são mostrados nas Figuras 6, 7, 8.
∆iL = iL,max − iL,min −→ ∆iL = 8, 6096 − 2 , 9364 = 5, 6732 A (3)
1.3 Letra c
A tensão de ondulação de pico a pico na saída do conversor é obtida por
∆Vo Vo
1 − D
8 LCf 2
Resolvendo para ∆Vo, temos
∆Vo =
(1 − D)Vo 8 LCf 2
−→ ∆Vo =
(1 − 0 , 75) × 6
8 × 15 × 10 −^6 × 50 × 10 −^6 × (20 × 103 )^2
= 0,625 V
A taxa de ondulação de corrente no indutor é
∆iL =
Vo(1 − D) Lf
−→ ∆iL =
15 × 10 −^6 × 20 × 103
= 5 A (6)
Para calcular o valor eficaz do ripple de corrente sobre o capacitor, resolvemos a Equação (7).
Imax = Vo(
R
1 − D
2 Lf
) −→ Imax = 6×(
2 × 15 × 10 −^6 × 20 × 103
) = 8, 50 A (7)
Agora resolvemos a Equação (8).
∆Vo,max =
∆Vo 2
- Vo −→ ∆Vo,max =
+ 6 = 6, 313 V (8)
Assim, calculamos os valores RMS:
∆VRM S =
∆V 0
−→ ∆VRM S =
= 0,221 V (9)
∆iL,RM S =
∆iL, RM S 2
= 1,4434 V (10)
1.4 Letra d
A variação na tensão de saída é calculdada pela relação tensão-corrente no ca- pacitor, onde a corrente no capacitor é
iC = iL − iR
Outra forma de se obter a corrente do capacitor é utilizar as propriedades da Figura
- O capacitor estará carregando enquanto a corrente no capacitor for positiva.
Figura 9: Forma de onda da corrente no capacitor no conversor Buck.
Pela definição de capacitância
Q = CV 0 −→ ∆Q = C∆V 0 −→ ∆V 0 =
∆Q
C
A variação na carga ∆Q é a área do triângulo acima do eixo do tempo, na Figura 9.
∆Q =
T
∆iL 2
) −→ ∆Q =
T ∆iL 8
isso resulta em
∆V 0 =
T ∆iL 8 C
Analisando para o caso do circuito com chave aberta, definimos a tensão no indutor.
VL = −V 0 = L
diL dt
diL dt
−V 0
L
A Figura 10 mostra a forma de onda da corrente no indutor.
Figura 10: Forma de onda da corrente no indutor no conversor Buck.
Considerando o período ∆t = T (1 − D), temos:
Figura 11: Forma de onda usando os valores para o modo de condução descontínua.
2 Questão 2 - Conversor Flyback
Foi pedido para projetar um conversor flyback considerando todos os componen- tes ideais. O circuito do conversor pode ser visto na Figura 12. O dados fornecidos foram: Vs = 24V , Vo = 40V e Po = 40W.
Figura 12: Conversor flyback
2.1 Letra a
Foi pedido para especificar a relação de espiras do transformador e a indutância de magnetização para uma ondulação de corrente de 10%.
Considerando um conversor boost neste caso, a taxa de trabalho (duty cicle) é dada por:
D = 1 −
Vs Vo
D = 1 −
Ou seja, a chave do conversor passa 40% do tempo ligada. Como a taxa de trabalho não é muito alta, podemos usar este valor no projeto do conversor flyback.
- Para calcular a relação de espiras, fazemos:
N 2 N 1
Vo Vs
1 − D
D
N 2
N 1
Obtendo a taxa de trabalho usando a relação de espiras encontrada em (21), obtemos:
Vo = Vs(
D
1 − D
N 2
N 1
−→ D =
( V Vso )(N N^21 ) + 1
D =
(^2440 )(2, 5) + 1
- Para encontrarmos Lm, primeiro vamos calcular a corrente média no indutor.
Temos que Po = 40W e Vo = 40V. Logo Io = P Voo = 4040 = 1A A corrente média no indutor de magnetização é dada por:
ILm =
Vo (1 − D)R
N 2
N 1
) −→ ILm =
Io (1 − D)
N 2
N 1
ILm =
(2, 5) = 4, 17 A
Logo podemos encontrar o valor do capacitor
∆Vo Vo
D
RCf
−→ C =
D
R ∆ VVoo f
C =
40 × 0 , 01 × 100000
= 10 μF
2.4 Letra d
Para manter o conversor no modo de condução contínuo, o valor da indutância de magnetização mínima deve ser maior do que zero (Lm,min > 0 ). No limite de carga Lm,min = 0. Então
ILm,min = ILm −
∆iLm 2
−→ ILm,min =
Vo^2 vsDR
VsD 2 Lmf
Resolvendo para R, temos:
R =
2 Vo^2 Lmf (VsD)^2
−→ R =
2402 × 230 , 22 × 10 −^6 × 100 × 103
(24 × 0 , 4)^2
Para manter o modo de condução contínuo, a resistência de carga deve ser menor ou igual a 799,37 Ω. Uma resistência maior do que esse valor, o modo de condução será descontínuo. Na Figura 14 temos as formas de onda das correntes na fonte (vermelho), corrente no diodo (azul) e corrente no capacitor (verde). Na Figura 15 está representada a forma de onda da tensão no primário do transformador.
Figura 14: Formas de onda da corrente na fonte, diodo e capacitor
Figura 15: Forma de onda da tensão no primário do transformador
2.5 Letra e
Para o modo de condução descontínua para o conversor flyback, a corrente no transformador aumenta de forma linear quando a chave é fechada, da mesma forma que acontece no modo de condução contínua. Mas quando a chave é aberta, a corrente na indutância de magnetização do transformador diminui até zero antes do início do próximo ciclo de chaveamento. Esse fato pode ser visto na Figura 16. Com o valor de Lm = 230, 22 μH e R = 800Ω, a corrente mínima no indutor é calculada como
ILm,min =
VsD (1 − D)^2 R
N 2
N 1
)^2 −
VsDT 2 Lm
ILm,min =
24 × 0 , 4
(1 − 0 , 4)^2 × 800
(2, 5)^2 −
24 × 0 , 4 × ( 1000001 )
2 × 230 , 22 × 10 −^6
−→ ILm,min = − 162 , 89 μA
Referências
[1] Daniel W. Hart.Eletrônica de Potência: análise e projeto de circuitos. Grupo A, 1st edition, 2012. Disponível em: https://integrada.minhabiblioteca. com.br/#/books/9788580550474/cfi/2!/4/[email protected]:0.
