transmissao por correia parte 1
Tipologia: Notas de estudo
1 / 9
Esta página não é visível na pré-visualização
Não perca as partes importantes!

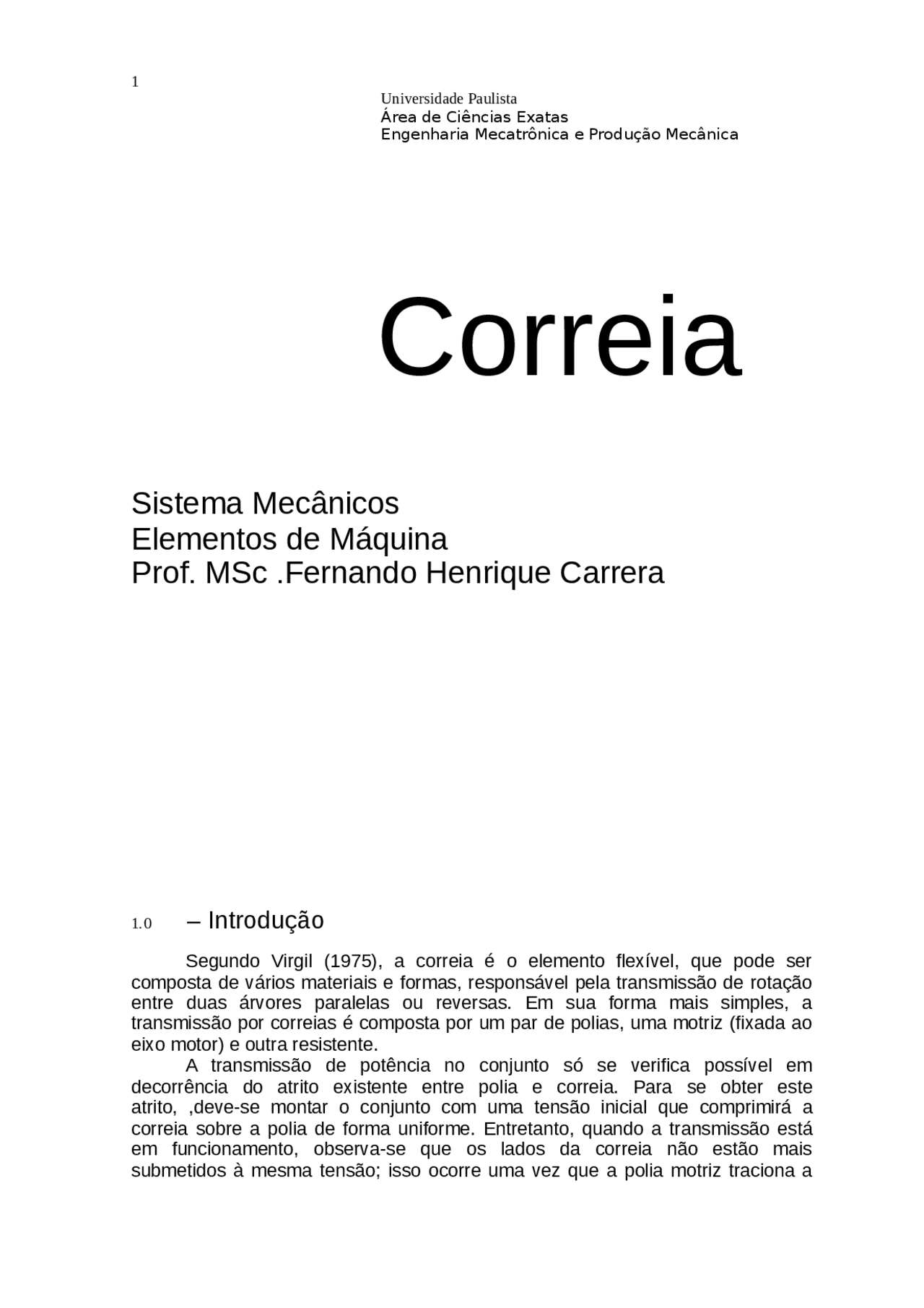

Segundo Virgil (1975), a correia é o elemento flexível, que pode ser composta de vários materiais e formas, responsável pela transmissão de rotação entre duas árvores paralelas ou reversas. Em sua forma mais simples, a transmissão por correias é composta por um par de polias, uma motriz (fixada ao eixo motor) e outra resistente. A transmissão de potência no conjunto só se verifica possível em decorrência do atrito existente entre polia e correia. Para se obter este atrito, ,deve-se montar o conjunto com uma tensão inicial que comprimirá a correia sobre a polia de forma uniforme. Entretanto, quando a transmissão está em funcionamento, observa-se que os lados da correia não estão mais submetidos à mesma tensão; isso ocorre uma vez que a polia motriz traciona a
Universidade Paulista Área de Ciências Exatas Engenharia Mecatrônica e Produção Mecânica
correria de um lado (lado tenso) e a folga do outro (lado frouxo). Essa diferença de tensão verificada entre os lados tenso e frouxo da correia é responsável pelo fenômeno de deformação da mesma, também conhecido como "creep". Este fenômeno pode ser explicado da seguinte maneira: na polia motriz, a correia entra tensa e sai frouxa ; assim, à medida que a correia passa em torno da polia, a tensão diminui, gradualmente e a correia sofre uma contração também gradual. Em conseqüência disso, sai da polia um comprimento menor de correia do que entra, uma vez que a correia perde um pouco do seu alongamento ao mover-se em torno da polia. Já na polia resistente, o fenômeno se repete, mas inversamente. Outro fenômeno que pode acontecer em transmissões por correias é o deslize, sendo este conseqüência de uma tensão inicial insuficiente ou de uma sobrecarga excessiva no eixo resistente, o que causa uma compressão insuficiente da correia sobre a polia, não desenvolvendo o atrito necessário entre elas. O deslize e o “creep” são fenômenos que se processam à custa de potência do eixo motor e que, portanto, diminuem o rendimento da transmissão. O “creep” é um fenômeno inevitável, conseqüência da elasticidade dos materiais, mas as perdas de potência dele decorrentes são pequenas e não afetam de modo sensível a qualidade da transmissão. Por outro lado, o deslize, quando excessivo, pode não somente diminuir apreciavelmente o rendimento da transmissão, mas também gerar calor capaz de danificar a superfície da correia. O deslize pode ser evitado com a aplicação de uma tensão inicial correta na correia (.
As principais vantagens encontradas em transmissões por correias acontecem em função do elemento ser flexível, não ter partes móveis e ter como princípio de transmissão o atrito. Assim, podemos citar como vantagens em relação a outros métodos de transmissão:
Universidade Paulista Área de Ciências Exatas Engenharia Mecatrônica e Produção Mecânica
Segundo Murilo (1968), o projeto de transmissão por correia envolve ou a seleção da correia para transmitir uma certa potência ou a determinação da potência que pode ser transmitida por uma correia plana ou em V. No primeiro caso a incógnita é a largura da correia enquanto no segundo , esta é um elemento conhecido.Em ambos os casos, supõe-se conhecida a espessura.
Segundo Murilo(1968), a potência transmitida por uma correia é função das tensões nos ramos da mesma e de sua velocidade.
P =
Onde:
A expressão apresentada a seguir permite determinar a tensão T 2 , em psi, quando conhecida a espessura e se deseja conhecer a largura.
=e f.α
Onde:
A seção transversal necessária de uma coréia, quando não é conhecida sua largura, e determinada por:
= seção transversal necessária
Assim, a largura b será = área / espessura; A capacidade de transmissão de potência de um par de polias é determinada por aquela que apresentar o menor valor para a expressão ef.α.
Universidade Paulista Área de Ciências Exatas Engenharia Mecatrônica e Produção Mecânica
Figura 04 – Correia Aberta. Fonte: Souza (2008)
Os ângulos de abraçamento para uma correia aberta são dados por:
α 1 =180 – 2.arc sen α 2 =180 + 2.arc sen
Figura 05 – Correia Cruzada. Fonte: Souza (2008)
Os ângulos de abraçamento para uma correia aberta são dados por:
α 1 = α 2 = 180 + 2.arc sen
Segundo Melconian (2008), para dimensionar uma correia em “V”são necessários os seguintes dados:
P (^) p = P (^) motor x Fs
Onde: P (^) p = potência projetada; P (^) motor = potência do motor; Fs= fator de serviço.
Universidade Paulista Área de Ciências Exatas Engenharia Mecatrônica e Produção Mecânica
Para obter o diâmetro da polia em “mm”, basta multiplicar o diâmetro em polegadas por 25.4.
Figura 06 – Ilustração da Relação de Transmissão. Fonte: Melconian (2008)
=i
Onde: ¡ = relação de transmissão; η (^) maior = rotação da polia motora; η (^) menor = rotação da polia movida; D = diâmetro da polia maior em (mm); d = diâmetro da polia menor em (mm).
l =2.C+1.57.(D+d)+
Onde: C = comprimento da correia; D = diâmetro da polia maior em (mm); d = diâmetro da polia menor em (mm). l = comprimento da coréia (mm);
Através do comprimento da correia pode-se determinar a referência da coréia a ser utilizada através da tabela 4 ( correias Super Hc) e tabela 5 ( correias Hi-Power).
Universidade Paulista Área de Ciências Exatas Engenharia Mecatrônica e Produção Mecânica
Tabela 4 – Comprimentos das Correias Super HC. Fonte: Melconian (2008)
Tabela 5 – Comprimentos das Correias Hi-Power II. Fonte: Melconian (2008)
Onde: ΙA = comprimento de ajuste (mm); ΙC = comprimento da correia (mm); h = fator de correçãoda distância entre centros (tabela 6); D = diâmetro da polia maior em (mm); d = diâmetro da polia menor em (mm). C = Distância entre centros (mm).
O fator de correção da distância entre centros é obtido através da tabela 6 a seguir.
Consiste no comprimento da correia que não esta em contato com as polias. ΙA =ΙC -1.57.(D+D)
Tabela 6 – Fator de Correção da Distância Entre Centros (h). Fonte: Melconian (2008)
P (^) Pc= (Pb -P (^) a).f (^) cc.f (^) cac
Onde;
