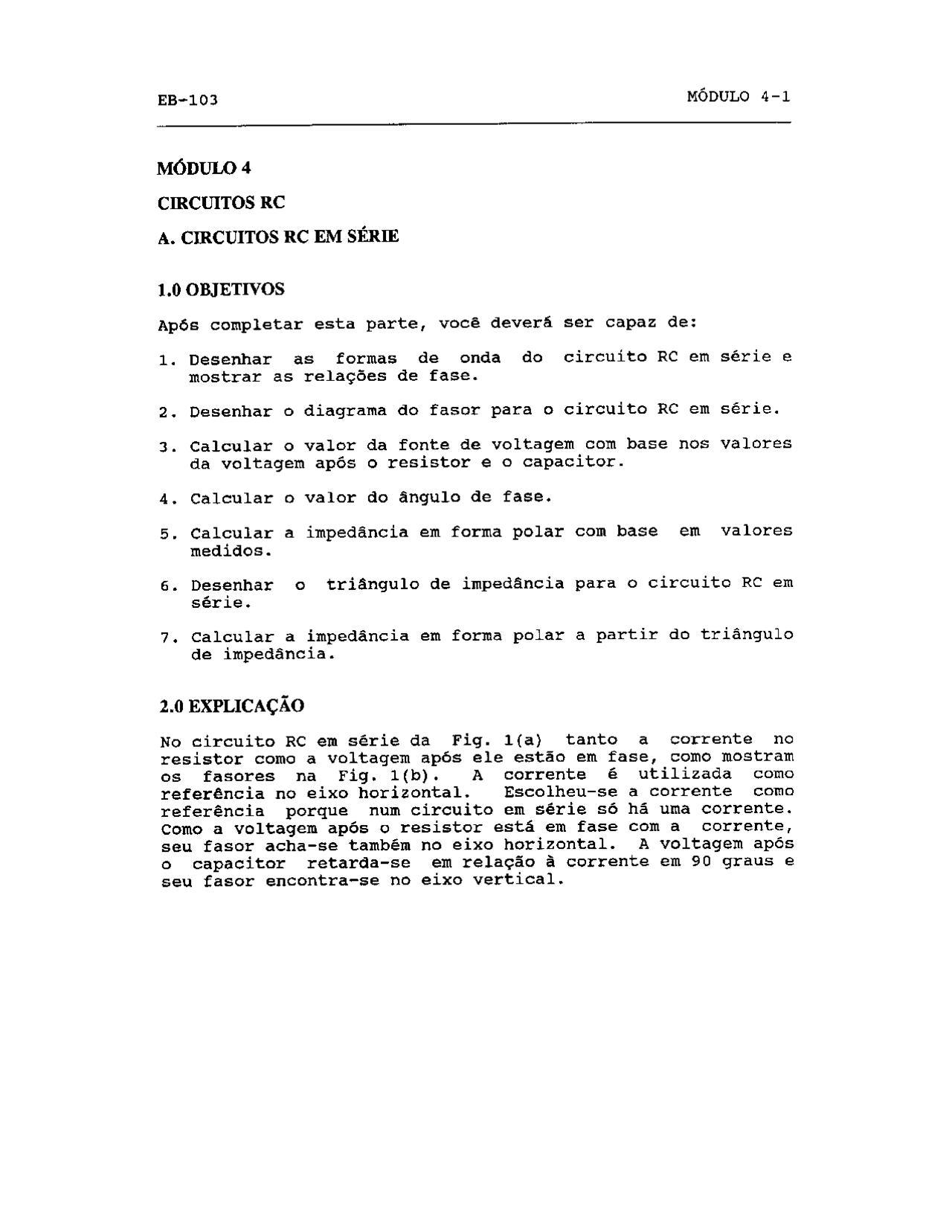

EB-103 MÓDULO 4-1 MÓDULO 4 CIRCUITOS RC A. CIRCUITOS RC EM SÉRIE 1.0 OBJETIVOS Após completar esta parte, você deverá ser capaz de: 1. Desenhar as formas de onda do circuito RC em série e mostrar as relações de fase. 2. Desenhar o diagrama do fasor para o circuito RC em série. 3. Calcular o valor da fonte de voltagem com base nos valores da voltagem após o resistor e o capacitor. 4. Caleular o valor do ângulo de fase. 5. Calcular a impedância em forma polar com base em valores medidos. 6. Desenhar o triângulo de impedância para o circuito RC em série. 7. calcular a impedância em forma polar a partir do triângulo de impedância. 2.0 EXPLICAÇÃO No circuito RC em série da Fig. 1(a) tanto a corrente no resistor como a voltagem após ele estão em fase, como mostram os fasores na Fig. 1(b). A corrente é utilizada como referência no eixo horizontal. Escolheu-se à corrente como referência porque num circuito em série só hã uma corrente. Como a voltagem após o resistor está em fase com a corrente, seu fasor acha-se também no eixo horizontal. A voltagem após o capacitor retarda-se em relação à corrente em 90 graus e seu fasor encontra-se no eixo vertical. MÓDULO 4-2 EB-103 vs Y = 0.46A ) pn 4 Hc Fig. i(a): Circuito RC em Série VR = 50V Vc = 30V vs Vvc=30V Fig. 1(b): Construção do Fig. 1(c): Triângulo Paralelograma de Voltagem VALOR DA FONTE DE VOLTAGEM Na Fig. 2(b) construiu-se um paralelograma (retângulo) desenhando-se linhas paralelas a Vr e Vc. o fasor da fonte de voltagem Vs é a resultante, desenhada a partir da origem em direção ao canto inferior direito. O triângulo de voltagem na Fig. l(c) é a parte superior do paralelograma. O valor numérico da fonte de voltagem pode ser calculado através do teorema de Pitágoras. / 2 2 / 2 2 q/ vs = VE + Vc = 50 + 30 = 3400 = 58.3V MÓDULO 4-4 EB-103 o teorema Ge Pitágoras pode ser empregado para determinar o valor numérico, e o arco tangente para determinar o ângulo de fase. Tais valores são combinados para obter-se a impedância em forma polar. a /2 2 -Xc Z= R +X ohm / arc tan --— R Agora você está pronto para começar as atividades de laboratório referentes ao CIRCUITO RC EM SÉRIE. B. CIRCUITOS RC EM PARALELO 3.0 OBJETIVOS Após completar esta parte, você deverá ser capaz de: 1. Desenhar as ondas de corrente e voltagem de um circuito RC em paralelo. 2. Desenhar o diagrama do fasor de um circuito RC em paralelo. 3. Desenhar o triângulo de corrente de um circuito RC em paralelo. 4. Calcular a corrente total em forma polar, usando os valores do triângulo de corrente, 5. Calcular a impedância em forma polar a partir dos valores da corrente e da voltagem. 4.0 EXPLICAÇÃO No circuito RC em paralelo da Fig. 3(a), o valor da fonte de voltagem Vs é o mesmo da voltagem Vc após o capacitor. Vs = Vr= Ve Como no circuito em paralelo só há um valor para a voltagem, esta é utilizada como referência na Fig. 3(b). EB-103 MÓDULO 4-5 Ic = 0.61A Vs = 120 Z0ºV Fig. 3(a): Circuito RC em Paralelo VA bo] IR o 0º 180º Fig. 3(b): Ondas de Circuitos Ic=0.61A IR=0.82A Fig. 3(c): Diagrama Fig. 3(d): Triângulo do Fasor de Corrente
