CADWorks Tecnologia e Sistemas – Razão Social: CAD 3D Works Importação de Hardware e Software Ltda.
Tel. 11 4472-8763 – E-mail: cadworks@cadworks.com.br – Site: www.cadworks.com.br

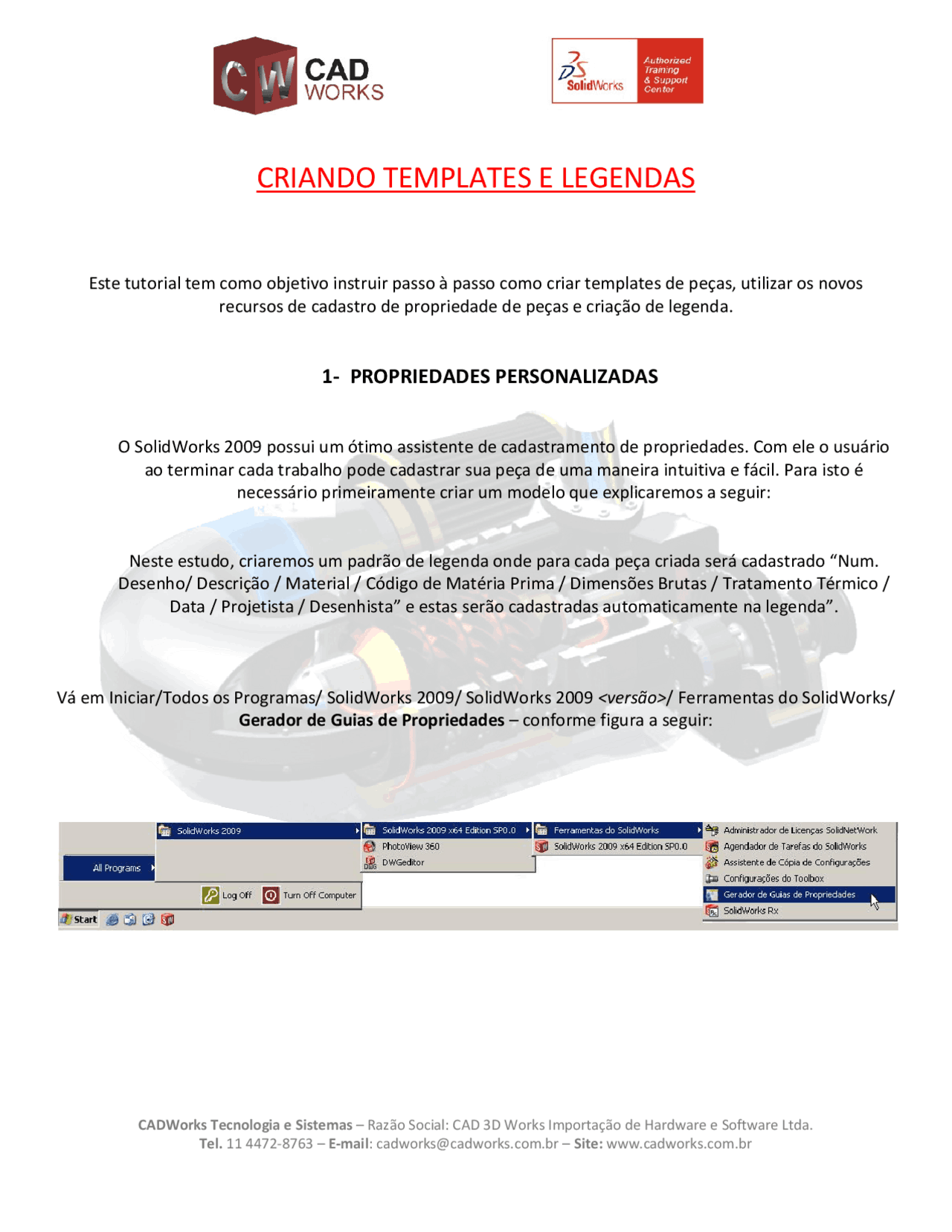

CRIANDO TEMPLATES E LEGENDAS
Este tutorial tem como objetivo instruir passo à passo como criar templates de peças, utilizar os novos
recursos de cadastro de propriedade de peças e criação de legenda.
1- PROPRIEDADES PERSONALIZADAS
O SolidWorks 2009 possui um ótimo assistente de cadastramento de propriedades. Com ele o usuário
ao terminar cada trabalho pode cadastrar sua peça de uma maneira intuitiva e fácil. Para isto é
necessário primeiramente criar um modelo que explicaremos a seguir:
Neste estudo, criaremos um padrão de legenda onde para cada peça criada será cadastrado “Num.
Desenho/ Descrição / Material / Código de Matéria Prima / Dimensões Brutas / Tratamento Térmico /
Data / Projetista / Desenhista” e estas serão cadastradas automaticamente na legenda”.
Vá em Iniciar/Todos os Programas/ SolidWorks 2009/ SolidWorks 2009 <versão>/ Ferramentas do SolidWorks/
Gerador de Guias de Propriedades – conforme figura a seguir:
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12

Pré-visualização parcial do texto

Baixe Criando Templates e Legendas em SolidWorks: Passo a Passo e outras Resumos em PDF para Engenharia Mecânica, somente na Docsity!

CADWorks Tecnologia e Sistemas – Razão Social: CAD 3D Works Importação de Hardware e Software Ltda.

CRIANDO TEMPLATES E LEGENDAS

Este tutorial tem como objetivo instruir passo à passo como criar templates de peças, utilizar os novos

recursos de cadastro de propriedade de peças e criação de legenda.

1- PROPRIEDADES PERSONALIZADAS

O SolidWorks 2009 possui um ótimo assistente de cadastramento de propriedades. Com ele o usuário

ao terminar cada trabalho pode cadastrar sua peça de uma maneira intuitiva e fácil. Para isto é

necessário primeiramente criar um modelo que explicaremos a seguir:

Neste estudo, criaremos um padrão de legenda onde para cada peça criada será cadastrado “Num.

Desenho/ Descrição / Material / Código de Matéria Prima / Dimensões Brutas / Tratamento Térmico /

Data / Projetista / Desenhista” e estas serão cadastradas automaticamente na legenda”.

Vá em Iniciar/Todos os Programas/ SolidWorks 2009/ SolidWorks 2009 <versão>/ Ferramentas do SolidWorks/

Gerador de Guias de Propriedades – conforme figura a seguir:

CADWorks Tecnologia e Sistemas – Razão Social: CAD 3D Works Importação de Hardware e Software Ltda.

Este é o editor da guia de propriedades personalizadas, com ele você criará uma espécie de formulário que

sera utilizada para cadastrar as propriedades de sua peça. Clique na area indicada pela figura e selecione

“Peça” , pois faremos o tutorial para Propriedades de peça. Você poderá depois criar para montagens se

desejar.

Agora você pode escolher como organizar suas propriedades, lembrando que cadastraremos os seguintes

campos : “Num. Desenho/ Descrição / Material / Código de Matéria Prima / Dimensões Brutas / Tratamento

Térmico / Data / Projetista / Desenhista” e estas serão cadastradas automaticamente na legenda”.

As caixas de grupo, só servem para separar grupos de campos, já existe uma inserida, você pode clicar nela e

modificar algumas configurações nos atributos que aparecem ao seu lado direito como por exemplo:

Expandido, determina que esta caixa ”CADWorks” sera exibida por padrão, Recolhido ela aparecerá oculta por

padrão e o usuário tem que expandi-la para modificar os campos.

CADWorks Tecnologia e Sistemas – Razão Social: CAD 3D Works Importação de Hardware e Software Ltda.

Coloque os campos Matéria Prima e Dimensões Brutas como Caixas de Textos e modifique os atributos

conforme for a feito em Descrição e você terá o seguinte resultado:

Criaremos agora uma Caixa de Seleção de possíveis tratamentos, arraste a Caixa de seleção e modifique os

atributos conforme figura:

CADWorks Tecnologia e Sistemas – Razão Social: CAD 3D Works Importação de Hardware e Software Ltda.

Coloque os campos de Projetista e Desenhista conforme exemplo do Tratamento, e no campo “Valores”

coloque o nome dos usuários um por linha.

Coloque também o campo como Caixa de Texto para “Data” e para “Massa”. Para Massa, utilize os

procedimentos feitos no campo “Material”, e arraste-o para depois de material e você terá o seguinte

formulário:

CADWorks Tecnologia e Sistemas – Razão Social: CAD 3D Works Importação de Hardware e Software Ltda.

Veja os resultados! Clique na guia de propriedades Personalizadas no Painel de Tarefas ao lado direito e veja

seu formulário. Agora ao terminar uma peça você pode cadastrar seus atributos por esta guia! Diferente de

outros conceitos, as propriedades da peça no SolidWorks são cadastradas no 3D, e depois a legenda puxa

estes dados automaticamente. Este tutorial ensinará como fazer estes procedimentos adiante.

CADWorks Tecnologia e Sistemas – Razão Social: CAD 3D Works Importação de Hardware e Software Ltda.

2- IMPORTANTO LEGENDA DWG CASO NÃO TENHA UMA LEGENDA EM DWG OU QUEIRA CRIAR OUTRA, PULE ESTA ETAPA E VÁ PARA ETAPA 3 – CONFIGURANDO SEU TEMPLATE DE DESENHO.

Se ainda estiver com algum document aberto, pode fechar e clique em Arquivo/Abrir. Selecione Arquivos

DWG conforme figura abaixo e localize seu arquivo de Legenda.

Com o assistente do SolidWorks você pode abrir o arquivo no DWGEditor, criar um desenho ou criar uma

Peça. Em nosso caso criaremos uma Legenda (Formato de Folha) num desenho, portanto selecione as opções

como mostrado abaixo: Caso apareça algo para selecionar Template, utilize o template padrão em branco

“Drawing”.

CADWorks Tecnologia e Sistemas – Razão Social: CAD 3D Works Importação de Hardware e Software Ltda.

Pronto, agora precisamos editar este formato pois vindo do formato DWG, ele deve possuir cores de Layers e

no SolidWorks não costumamos utilizar linhas coloridas visto que a página é branca e não precisamos definir

pesos de linha por layer.

Clique com o botão direito do mouse no meio da folha e vá em Editar Formato de Folha.

CADWorks Tecnologia e Sistemas – Razão Social: CAD 3D Works Importação de Hardware e Software Ltda.

Clique com o botão direito do mouse sobre algum botão em uma barra de ferramentas e selecione a barra

“Formato de Linha”.

Em algum lugar da tela aparecerá esta barra de ferramentas: Clique no primeiro botão da mesma.

A seguinte janela aparecerá. Exclua todos os Layers pois eles não serão utilizados no SolidWorks.

Depois de excluídos os Layers, clique em OK.

Você pode agora modificar as cores das linhas selecionando-as e utilizando o segundo botão da mesma barra.

CADWorks Tecnologia e Sistemas – Razão Social: CAD 3D Works Importação de Hardware e Software Ltda.

Agora é o momento onde vincularemos os dados desta legenda com as propriedades dos modelos que

inserirmos na folha. Para isto precisamos inserir textos (notas) com a seguinte sintaxe:

$PRPSHEET:”nome_da_propriedade” automaticamente se a sintaxe estiver correta, ao fechar aspas o

SolidWorks as converte em colxetes e então este estará lincado a uma propriedade do SolidWorks. Devemos

agora criar todos os campos inseridos anteriormente nos campos da legenda, tomando o cuidado de

colocarmos os nomes de propriedades corretos.

Você pode utilizar também a caixa de formatação para modificar a fonte e alinhamento.

Após terminar, você terá algo parecido com a imagem abaixo. Onde ficará faltando o Número de Desenho e

Escala. Estes serão inseridos de outra forma. Não se preocupa com os textos que ficam sobre outros, isso não

ocorrerá no preenximento da legenda.

CADWorks Tecnologia e Sistemas – Razão Social: CAD 3D Works Importação de Hardware e Software Ltda.

Para colocar o Número de Desenho, crie uma nota e não digite nada, ao lado esquerdo clique no botão

mostrado na figura a seguir e selecione a opção mostrada. Isto vincula este texto ao Nome do Arquivo.

Faça o mesmo para a escala. Um por vez.

Sua legenda está quase pronta! Agora criaremos um bloco editável, isto é uma ferramenta nova do

SolidWorks 2009 que permite a edição da legenda diretamente no desenho. Clique co o botão direito do

mouse na folha e selecion “Definir bloco de título”:

CADWorks Tecnologia e Sistemas – Razão Social: CAD 3D Works Importação de Hardware e Software Ltda.

Você pode salvar este formato utilizando o menu “Arquivos/Salvar formato de folha” se quiser. Agora vamos

criar o template.

1- CRIANDO SEU TEMPLATE

Clique com o botão direito do mouse na folha e vá em “Editar folha” e assim saímos do ambiente de edição de

legenda. Caso queira alterar algo na legenda novamente apenas clique com o botão direito na folha e vá em

Editar Formato de folha. Este é o momento onde configuramos nossas propriedades como fontes, padrões de

dimensionamento, tamanhos de setas e etc. para isso acesse Opções/ Propriedades do documento e navegue

as opções. Existem muitas opções e fica a seu critério estas modificações. Na criação do Template sempre que

fizermos um desenho novo elas serão carregadas.

CADWorks Tecnologia e Sistemas – Razão Social: CAD 3D Works Importação de Hardware e Software Ltda.

Depois de configurado, vá em Arquivo/Salvar Como – selecione uma pasta na rede onde deseja salvar o

template e selecione o tipo de arquivo como Template de desenho. Dê um nome e OK.

Agora você precisa dizer ao SolidWorks onde encontrar este template. Vá em Opções/Locais de Arquivo/

Templates – e adicione a pasta onde foi salvo seu template.
