Apostila distribuída com o
CD MEGA CURSOS

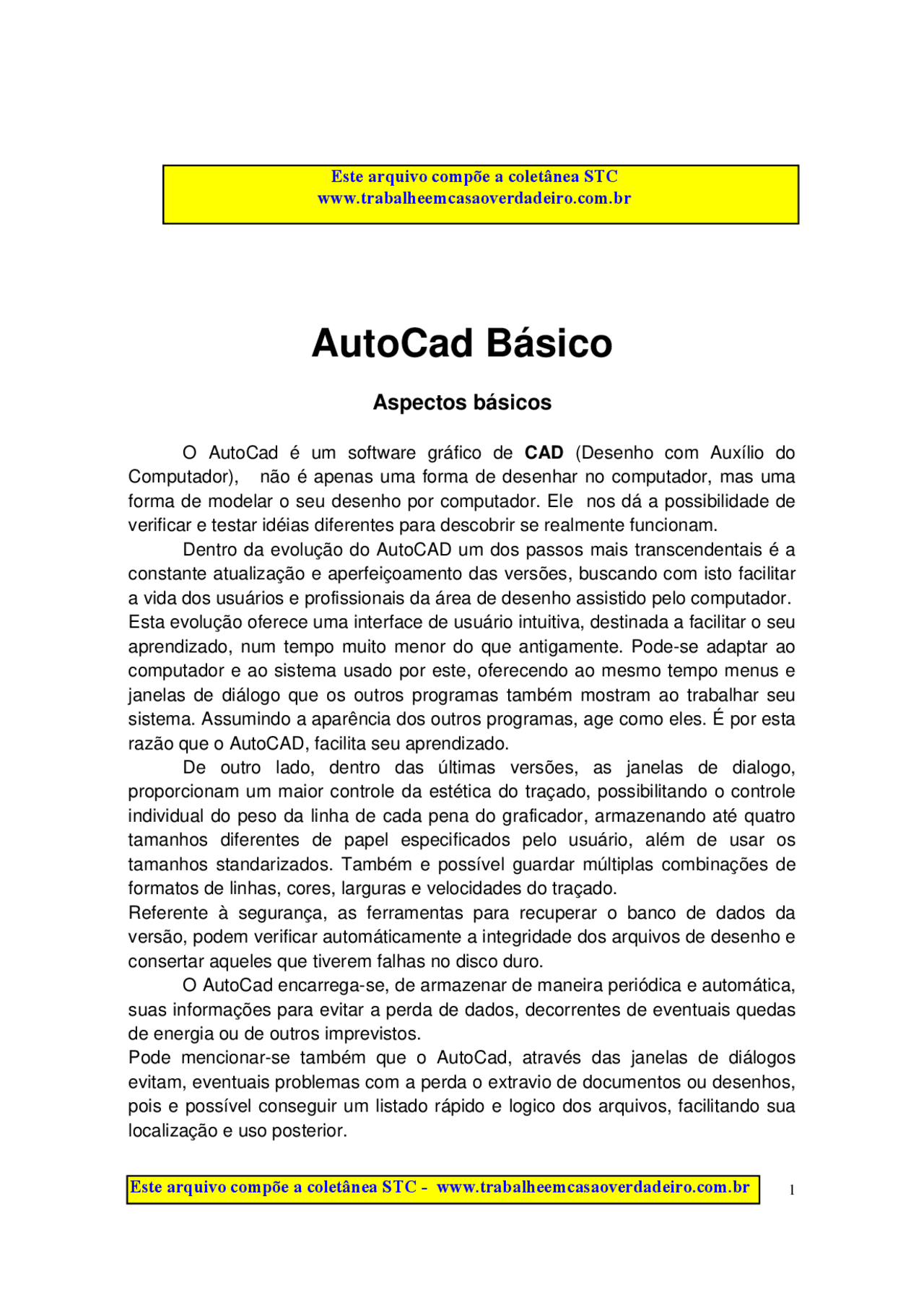

AutoCad Básico
Aspectos básicos
O AutoCad é um software gráfico de CAD (Desenho com Auxílio do Computador), não é apenas uma forma de desenhar no computador, mas uma forma de modelar o seu desenho por computador. Ele nos dá a possibilidade de verificar e testar idéias diferentes para descobrir se realmente funcionam. Dentro da evolução do AutoCAD um dos passos mais transcendentais é a constante atualização e aperfeiçoamento das versões, buscando com isto facilitar a vida dos usuários e profissionais da área de desenho assistido pelo computador. Esta evolução oferece uma interface de usuário intuitiva, destinada a facilitar o seu aprendizado, num tempo muito menor do que antigamente. Pode-se adaptar ao computador e ao sistema usado por este, oferecendo ao mesmo tempo menus e janelas de diálogo que os outros programas também mostram ao trabalhar seu sistema. Assumindo a aparência dos outros programas, age como eles. É por esta razão que o AutoCAD, facilita seu aprendizado. De outro lado, dentro das últimas versões, as janelas de dialogo, proporcionam um maior controle da estética do traçado, possibilitando o controle individual do peso da linha de cada pena do graficador, armazenando até quatro tamanhos diferentes de papel especificados pelo usuário, além de usar os tamanhos standarizados. Também e possível guardar múltiplas combinações de formatos de linhas, cores, larguras e velocidades do traçado. Referente à segurança, as ferramentas para recuperar o banco de dados da versão, podem verificar automáticamente a integridade dos arquivos de desenho e consertar aqueles que tiverem falhas no disco duro. O AutoCad encarrega-se, de armazenar de maneira periódica e automática, suas informações para evitar a perda de dados, decorrentes de eventuais quedas de energia ou de outros imprevistos. Pode mencionar-se também que o AutoCad, através das janelas de diálogos evitam, eventuais problemas com a perda o extravio de documentos ou desenhos, pois e possível conseguir um listado rápido e logico dos arquivos, facilitando sua localização e uso posterior.
A manipulação de informação que não é gráfica, torna-se mais flexível com a extensão SQL do AutoCAD, o que facilita o entrelaçado dos desenhos do AutoCAD, com sistemas externos de bancos de dados, facilitando o aceso automático a diversas fontes de informação associadas com os desenhos, por exemplo, um cadastro de materiais ou uma estrutura de custos.
- DOS 5.0 ou superior;
- Co-processador matemático 80387 ou 80486 interno;
- 8 Mbytes de RAM mínimo;
- 26 MB de espaço em disco;
- 20 MB de espaço de troca em disco (mínimo);
- Porta paralela compatível com IBM;
- Monitor VGA Color ou SVGA Color (placa de 1024 Kbytes);
- Adaptador gráfico de vídeo.
Instalação e Configuração básica
Dependendo da configuração do seu sistema as vezes precisa-se abrir um diretório específico para o AutoCad, nesse caso deve-se selecionar o diretório respetivo e depois no prompt digitar Acad. Quando o AutoCad é inicializado aparecerá a seguinte mensagem:
AutoCad is not yet configured you must specify the devices to wich AutoCad will interface
Isto indica que o AutoCad não está configurado ainda e que devemos especificar os dispositivos com os quais o AutoCad irá trabalhar; em seguida devemos especificar o tipo de adaptador gráfico do seu monitor, o tipo de digitalizador e o tipo correspondente da sua Plotter. Feito esse processo aparecerá um aviso:
Enter Login name, enter a period (.) for no name, or press enter to accept the default:
Isto está indicando que devemos digitar um login ou um ponto final (. ) se não houver um nome. O nome do login não deve ser maior a 30 caracteres. A partir daqui podemos retornar ao aviso do sistema ou continuar com a configuração do AutoCad, aceitando os padrões de configuração ou mudando aqueles que sejam necessários para o melhor funcionamento do AutoCad.
Drivers de dispositivos de saída, vídeo gráfico e apontadores
Para ajustar os dispositivos periféricos e selecionar diferentes modos de operação, é possível configurar novamente o AutoCad a partir do comando CONFIGURE do
menu OPTIONS que mostrará opções de configuração de monitores de vídeo, digitalizador e de Plotter. Se o seu sistema possui um driver ADI que foi desenvolvido por outro fabricante, é necessário seguir com as próprias instruções do dispositivo, desta forma será possível ao AutoCad reconhecer o as características do dispositivo periférico. De outra forma se o seu sistema usa um dispositivo aceito por um driver ADI , é necessário definir a variável de ambiente ACADDRV , antes que o dispositivo seja configurado, isto fará com que o AutoCad reconheça o driver indicado.
- Uma variável de ambiente de modo protegido determina a forma de como o AutoCad deverá usar a memória e de como este localizará os arquivos; isto lhe permite controlar a quantidade de memória reservada para o armazenamento temporário e quais diretórios o AutoCad deverá pesquisar para encontrar os arquivos de suporte.
Com a variável ACADDRV é possível definir os diretórios onde estão os arquivos do driver ADI para monitores de vídeo, digitalizadores e plotters, por causa de isto no caso de ser necessário, esta variável deverá de ser definida antes mesmo da configuração do AutoCad, principalmente se os drivers não estão no diretório padrão acad/drv. O comando SET do DOS definirá as variaveís de ambiente que serão usadas pelo AutoCad ao iniciar a execução do programa, o formato do comando é mais o menos assim.
SET ACADDRV= C:\ACAD\DRV; C:\UTIL\DRIVERS
No caso de não ser definido o ACADDRV ou se ou próprio AutoCad não encontra os drivers no caminho definido na variável, o AutoCad procura estos nos diretórios padrão, se nenhum driver for encontrado neste diretório o AutoCad os procura na variável de configuração ACADCFG , logo depois ele procura no próprio ACAD.EXE ; se não consegue encontrar os drivers em nenhum destes locais o AutoCad iniciará a procura nos próprios caminhos definidos pela variável de ambiente PATH.
A tela de abertura do AutoCad
A tela do AutoCad é dividida em quatro partes.
- Área de Menu Lateral;
- Área de Prompt;
- Área de Desenho;
- Linha de Status.
A área de desenho ocupa a maior parte da tela, é neste espaço que você irá trabalhar na montagem de seus desenhos e onde aparecerá tudo o que deseja. Ao movimentar o mouse aparecerá um cursor em forma de cruz, sendo que a intersecção destas retas é denominado "cursor de tela". É ele que permitirá a montagem e mudança do desenho projetado.
No alto da tela, está a linha de Status onde o AutoCad lhe passará informações instantâneas do desenho. À direita do centro está as coordenadas X e Y do último "ponto de seleção" do cursor na tela ou da "posição atual" do cursor.
- Para ativar e desativar o Sistema de Coordenadas pressione a tecla F (Liga ou Desliga).
No canto inferior esquerdo esta uma seta em forma de "L". Esta seta é o ícone do Sistema de Coordenadas do Usuário (UCS - User Coordinate System), que informa sua orientação no desenho. O X e Y são as coordenadas e o W indica que você está no sistema de coordenadas do mundo, onde, X indica o andamento do cursor da Esq./Dir. (Positivo), Y indica o andamento do cursor de Baixo/Cima (Positivo) e Z posiciona um ponto no espaço (Positivo ou negativo). À direita da tela está o menu lateral que nos permite acessar a maior parte dos comandos do AutoCad.
Abaixo desta área se encontra a linha de prompt que apresentará mensagens com perguntas ou respostas do AutoCad à sua entrada de comandos.
- Se for um usuário inexperiente, procure sempre observar as mensagens desta área pois todas as informações e comunicação com o AutoCad serão passadas nesta linha.
Ao movimentar o mouse para a parte superior da tela, na linha de status aparecerá o chamado menu suspenso, com comandos que serão comentados no decorrer da apostila.
Trabalhando com arquivos do Autocad
Comandos básicos
Abrir um arquivo existente
- FILE > OPEN
- selecione C:\ACADR13\COMMON\SAMPLE - clique duas vezes
- Selecione SEXTANT - ok , este nome aparece no quadro de dialogo.
- Ao aparecer o desenho: digite PLAN a tela passa a bidimensional. PLAN ; para passar a tela bidimensional.
- Para passar a uma imagem plana de um UCS a imagem bidimensional, na área do prompt aparece uma mensagem solicitando um comando, selecione CURRENT, você pode escolher os relacionados com PLAN e que podem ser:
Curren t= Ativo Ucs= UCS especificado World= System coordinate system (sistema mundial de coordenadas).
Uso de ferramentas básicas
Uso do ZOOM
- Escolha: VIEW > ZOOM > WINDOW , na linha dos menus suspensos (linha de status).
- Posicione o cursor no lugar donde quer aplicar o zoom
- na linha de comando o AutoCad pede para posicionar o primeiro ponto: First corner.
- Clique e arraste formando um retângulo - na linha de comando aparecerá: Other corner.
- Clique para completar a ação - a área é ampliada.
Neste exercício você usou Window do comando Zoom para definir a área a ser ampliada, note que o AutoCAD pede definir o primeiro canto da janela e depois o
- Coloque o quadro na área de contorno
- O prompt aparecerá novamente Select Objet:
- Pressione
- o contorno desaparece Você acabou de apagar uma parte do desenho.
Fechando o AutoCAD
Quando você acabar seu trabalho, poderá abrir outro desenho ou fechar o AutoCAD e retornar ao prompt do dos.
- FILE > EXIT > Aparecera um quadro de dialogo com três botões:
Save changes Discard Changes Cancel command Vib0005.bmp
Acione o que corresponde segundo seja o caso.
Os quadros de diálogo
Dentro do conjunto de comandos estos agem interactivamente com quadros de diálogo os quais através dos seus formatos nos oferecem um modo fácil para a comunicação com o AutoCAD, eles apresentam partes especificas e são divididas em grupos e estão delimitados por um retângulo com um nome no alto, esses grupos são denominados botões e estão espalhados pelos quadros de dialogo.
Tipos e Importância
Botões de comando
- Sempre que encontrar um botão de comando no interior indica que una ação sera realizada.
- Os botões com reticencias indicam que a existência de um quadro de dialogo.
- Os botões com um símbolo < indicam que a tela será apagada.
- Quando você encontrar um botão com a borda espessa indica que é o default e sera ativado quando pressione a tecla .
Botões de seleção São pequenos quadrados com labels o nomes a direita, normalmente em grupos, quando esta ativo, este aparece preenchido, você o seleciona com um clique do mouse no próprio botão. Quadros de seleção
São quadrados que podem estar em branco ou podem ter um X , quando o X aparece indica que esta opção esta ativada, um quadrado em branco indica que a opção esta desativada.
Quadros de lista
Você vê normalmente uma lista com itens para escolher. Se a função tem múltiplas seleções você pode segurara a tecla Shift enquanto seleciona itens da lista clicando com o mouse, e se esta for muito grande, aparecerá uma barra de rolagem.
Listas instantâneas
Às vezes aparece no lugar de um quadro de lista, estas parecem retângulos com uma seta apontada para baixo. O item default aparece no retângulo.
Quadros de edição
Se uma opção requer uma entrada pelo teclado, um quadro de edição o de entrada será fornecido, quando acionado apresenta um cursor em forma vertical, assim pode entrar com um nome ou outro texto, alterando o que esta incluído no quadro. Os comandos ou nomes com caracteres sublinhados, podem ser selecionados pelo teclado apertando a tecla ALT e digitando o caractere sublinhado o que será destacado para sua edição. Você pode movimentar-se entre as opções apertando a tecla TAB , a tecla ESC fecha a lista, os caracteres são ativados pressionado .
b) Coordenadas Cartesianas Relativas
Siga os seguintes passos:
− Digite @0,.15 ; − Digite @-15,0 ; − Selecione o comando CLOSE , no menu lateral para fechar a seqüência.
O comando CLOSE desenha uma linha conectando o último ponto do desenho ao primeiro ponto. Neste sistema de coordenadas, as medidas são especificadas digitando-se os valores separados por uma virgula, os mesmos determinarão as distancias de um ponto em relação aos eixos X,Y (horizontal e vertical). Então temos que:
- O Sinal @ indica ao AutoCad que refere-se ao último ponto selecionado.
- O 0 é a distância a partir do último ponto selecionado.
- A virgula ( , ) indica ao AutoCAd a variável dos eixos que no caso será Y
- O .15 nos indica a distancia a partir do segundo ponto e direção do traço que no caso esta em sentido positivo no eixo Y por tanto será para cima.
- O Sinal @ indica ao AutoCad que refere-se ao último ponto selecionado.
- O 15 é a distância a partir do último ponto selecionado.
- O Símbolo de menor ( < ) indica ao AutoCad o ângulo em que a linha será desenhada, que no caso é 0.
Quando se da entrada de números no computador o uso de virgulas indicam parâmetros de medida diferentes por tanto ao invés destas, deverá se usar o ponto decimal além do que, para entrar com uma medida como a indicada acima é possível dispensar o uso do 0 depois do ponto decimal. Neste exercício podemos notar a opção CONTINUE no menu lateral, ela permite um segmento de linha que possa ser continuado a partir do ponto onde parou, se estabelecemos um comentário técnico podemos dizer que essa opção emite o comando LINE inserindo depois um @ para posicionar o primeiro ponto da linha no último ponto selecionado.
Opções de comando
a) Menu Lateral Ao ligar o AutoCad aparecerá no Menu Lateral o que é chamado de Menu Raiz. O Menu Lateral é dividido em várias partes que por sua vez são subdividas em categorias, como DISPLAY , DRAW e EDIT.
No menu, três itens são seguidos por dois-pontos ( DIM, UCS e SAVE ), os dois-pontos ( : ) indica que o comando anterior é um comando do AutoCad e ao ser selecionado iniciará o comando. Dois itens são seguidos de pontos ( ... ) ( LAYER e PLOT ), esses itens são comandos que geram quadros de diálogo. Todos os outros itens são nomes de menus (submenus) contendo os comandos relacionados a essa atividade em particular. Por exemplo, ao selecionar o menu EDIT aparecerá o submenu do EDIT , que aparecerão seguidos de dois-pontos, pois cada um deles ativa um comando. A palavra next que aparece no final da lista ao acionar o menu EDIT indica que há uma outra lista com mais comandos. Para acionar é só posicionar o mouse sobre a palavra next e clicar. Para retornar ao menu de edição original, acione previous.
Verifique também que ao final dos menus existe as palavras LAST , DRAW e EDIT. O menu LAST permite que você vá diretamente aos respectivos menus, o DRAW ou EDIT permite que você vá diretamente para esses menus, de onde quer que você esteja no sistema de menus. No alto a palavra AutoCad faz com que você retorne ao menu raiz.
b) Menu Suspenso O Menu Suspenso é utilizado para se ter acesso a comandos muito utilizados de maneira rápida e prática. A maioria dos comandos utilizados serão acionados por este menu. Para acessar a alguns comandos você precisa passa por varias camadas, por isso o AutoCAD facilita seu uso através dos menus suspensos, estos são uma forma de acessar rapidamente a estos comandos. Para acessar aos menus suspensos:
- Mova o cursor até a linha de status- o cursor se transforma numa seta
- Mova o cursor lateralmente - As opções são destacadas.
- Destaque MODIFY - clique
processos de desenho complexos. Para acionar o modo Grade é só acionar a tecla F7 que liga e desliga esse modo, ou ser ativada a través da caixa de diálogo Drawing Aids. Nesta Caixa, você pode definir entre outras coisas o espaçamento entre as grades.
Modo Snap Este modo força o cursor a pular para uma distância específica. Ele é útil para manter a precisão enquanto você indica distâncias com o cursor. A tecla F9 liga e desliga o modo Snap. Esta opção pode também ser ativada a través da caixa de diálogo Drawing Aids. Nesta Caixa, você pode definir entre outras coisas o espaçamento do snap. O modo Snap trabalha em conjunto com o Grid.
Especificação de Unidades
Primeiro vamos criar um arquivo. Para isso siga o procedimento descrito pois iremos simbolizar os caminhos para os menus e seus respectivos comandos, da seguinte maneira:
MENU > COMANDO > COMANDO
A maioria dos menus serão acessados pelo Menu Suspenso, caso for utilizado o menu lateral, será indicado no decorrer do procedimento.
Procedimento:
− Selecione FILE > NEW ; Aparecerá o quadro de diálogo " Create new drawing " − Digite EXEM01, − Pressione o botão OK; A AutoCad abre um novo arquivo de desenho com o nome determinado. A área de desenho neste momento deverá estar vazia. Logo após aparecerá no final da tela o prompt de comandos. Command: Isso indica que o AutoCad está esperando um comando.
Agora, você usará o modo Default de medidas do AutoCad que esta baseado em o arquivo de um protótipo denominado ACAD.DWG o mesmo que está
baseado em um sistema de medidas decimal. Nesse estilo, números inteiros representam polegadas, e unidades decimais são polegadas decimais. Podemos facilmente comprovar este fato a través da caixa de diálogo Units Control , a partir deste momento deveremos fazer uma alteração no sistema de medidas, para desenhar nossa primeira peça.
Procedimento:
− Selecione Data > Units ; Aparecerá o quadro de diálogo como mostrado abaixo. − Deixe o Units no tipo decimal ; − Precision , a precisão será de 0.00; − Deixe o Angle no tipo Decimal Degree ; − Pressione o botão de OK O Grupo Units permite a seleção do tipo de unidade de medidas. O Grupo Angles permite a seleção do tipo de ângulo.
Sistemas de medidas
No sistema de unidades de medida podemos tomar o modelo o mesmo que tem 15 unidades de medida as que podem ser incluídas nos diferentes estilos de unidades de medidas fornecidos pelo AutoCad.
Sistema de Medida Apresentação da medida pelo AutoCad Scientific 1.50E+01 (polegadas) Decimal 15.0000 (polegadas) Engineering 1'-3" (entrada como 1'3") Architectural 1'-3" (entrada como 1'-3") Metric 15.0000 (convertido para métrico na plotagem) Fractional 15" (entrada como 15")
Definição da área de desenho
O desenho a ser feito é da seguinte peça.
Banheira
− Selecione DRAW > LINE − No prompt _line From point: , este comando pede o primeiro ponto da linha que você devera fornecer, este pode ser indicado digitando coordenadas específicas ou posicionando o cursor num ponto conveniente para o início do desenho. − Digite 10,10 ; No prompt To point:, o AutoCad solicita a especificação de um segundo ponto, ao movimentar o cursor a linha de status nos mostrará o sistema de coordenadas que muda para um sistema de coordenadas polares, desta forma podemos ver o local referente ao último ponto selecionado, o cursor também nos mostrará a linha elástica a mesma que poderá ser movimentada em qualquer sentido sempre em relação aos eixos X e Y. Se neste momento pressionamos a tecla F8 ativaremos um recurso de auxilio de desenho denominado o modo ORTHO o mesmo que nos permitirá movimentar o cursor em intervalos horizontais ou verticais, isto no caso de que nosso desenho esteja sendo realizado através da leitura dinâmica de coordenadas, como o desenho já tem um padrão de medidas o melhor será digitar estas na seqüência a seguir:
− Digite @82,0 ; ou @82<0 , − Digite @0,160 ; ou @160<90 , − Digite @-82,0 ; ou @82<180 ,
No caso a primeira entrada de medidas refere-se ao sistema de absoluto de coordenadas cartesianas relativas e o segundo modo ao sistema de coordenas polares relativas.
− Selecione Close no menu lateral; − Selecione View > Redraw , caso sua área de trabalho esteja com muitos blips;
Durante um processo de desenho se recomenda fazer um layout do mesmo, isto facilita o planejamento do desenho e forma de desenhar pensando nos elementos que lhe ajudarão a criar esse objeto.
A seguir usaremos o comando OFFSET para posicionar linhas referenciais, este comando é parecido com o Comando COPY , a diferencia esta em que este permite o posicionamento de apenas uma copia do objeto e em sentido paralelo ao mesmo, mais conservando uma distância especificada. O comando offset funciona só com Linhas, Arcos, Círculos e Polilinhas bidimensionais. Na linha de comando especifique uma distância apropriada para a copia:
− Menu CONSTRUCT > OFFSET − no prompt: Offset distance or Through : digite 5” Em seguida o Autocad apresenta o aviso para selecionar o objeto do qual a cópia será deslocada e o lugar para onde esta será feita:
− no prompt: Select object to offset : selecione a linha lateral direita Side to offset? Selecione um ponto em qualquer parte interna da linha lateral Select object to offset: pressione para encerrar o comando Offset
Agora deverá repetir os passos dados, para estabelecer múltiplas cópias das linhas tanto laterais, superior e inferior. o desenho deve apresentar a seguinte forma;
Uso de layout
Neste momento usaremos o comando ARC para desenhar o interior da banheira, para isto começaremos desde o canto mais estrito da mesma, usando as linhas copiadas com offset, como referência para construir arcos sucessivos.
- Menu DRAW > Arc > 3-Point Vib0007.bmp Vib0009.bmp
- (****) Intersec: clique na interseção na coordenada 25,
- (****)Mid point: Escolha o ponto médio na segunda linha horizontal superior. Vib0010.bmp
- Escolha a interseção das duas linhas laterais internas
Aparecerá um arco entre as coordenadas selecionadas
- Menu DRAW > Arc > Start End Dir (SED) Vib0011.bmp
