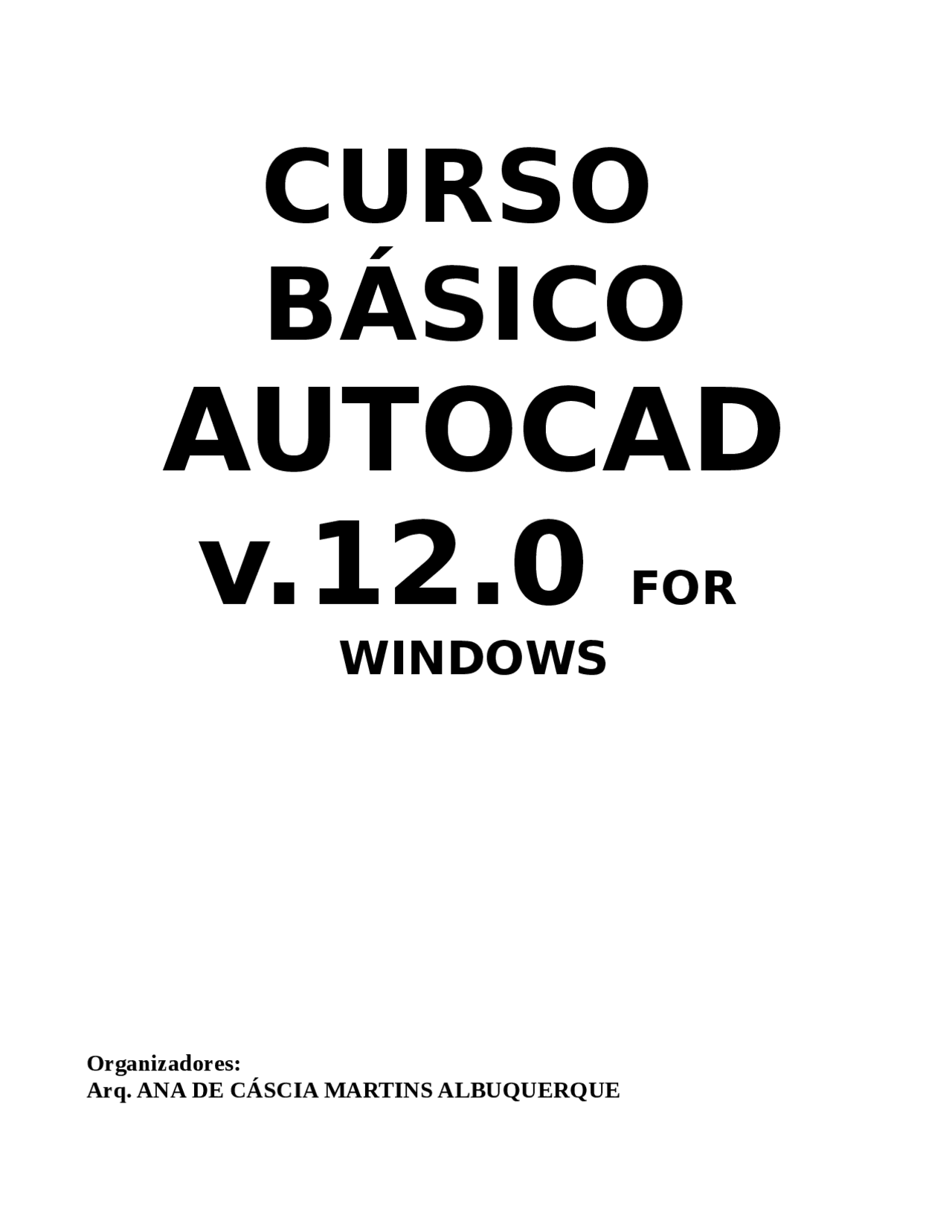

CURSO

BÁSICO

AUTOCAD

v.12.0 FOR

WINDOWS

Organizadores:

Arq. ANA DE CÁSCIA MARTINS ALBUQUERQUE

UNIPEC

INTRODUÇÃO

Durante muitos anos, os desenhos Técnicos eram produzidos em

papel, e auxiliados por instrumentos como régua T, esquadro, transferidor e

compasso.

Houve um grande avanço com o desenvolvimento do computador e da

plotadora controlada por computador. Isto possibilitou criar um banco de dados

com um computador e depois plotar o desenho. Mais importante ainda, as

mudanças podem ser feitas rapidamente e uma nova versão do desenho e plotada,

assegurando maior agilidade e qualidade na entrega de projetos.

O Software AutoCAD, desenvolvido pela empresa americana

Autodesck, é um sistema de uso genérico, que atua no campo das engenharias,

arquitetura e urbanismo, oferecendo muitos recursos. Atualmente, é um dos

sistemas CAD mas populares do mundo, que por sua flexibilidade, transformou-se

em um padrão na área de CAD.

Desta forma, a tendência atual de usuários de CAD é criar as suas

próprias convenções, eliminando assim, detalhes desnecessários e pouco

adaptadores a esta nova forma de representação.

SUMÁRIO

1 - PROCEDIMENTOS INICIAIS

2 - ACESSANDO O PROGRAMA

3 - TELA GRÁFICA

---

FACULDADE UNIFICADA PARA O ENSINO DAS CIÊNCIAS - UNIPEC

UNIDADE I

AV. FLORIANO PEIXOTO, 295 - PETRÓPOLIS - NATAL/RN

FONE: 211-

UNIDADE II

RUA GEN. FRANCISCO MONTEIRO, 327 - LAGOA NOVA - NATAL/RN

FONE: 211-

UNIDADE III

AV. NASCIMENTO DE CASTRO, 1597 - DIX-SEPT ROSADO - NATAL/RN

FONE: 2234567

---

1- PROCEDIMENTOS INICIAIS

O AUTOCAD é um software gráfico de CAD (Computer Aided Desig - Desenho Auxiliado por Computador). Há muitos programas de CAD, desenvolvidos para Hardwares diferentes, tipo IBM-PC, XT/AT, 386 e 486, MACINTOSH II, WORKSTATION do tipo Apollo, SON e DEC.

CONFIGURAÇÃO MÍNIMA PARA AUTOCAD VERSÃO 11.0 - IBM PC 386 com Sistema Operacional MS-DOS: 2 Mbytes de memória RAM 1 unidade de disco fléxivel (1.2 Mbytes) Monitor com boa resolução gráfica (de preferência colorido) 1 Winchester de 40 Mbytes no mínimo Coprocessador aritmético (80387) Ao menos uma porta serial, padrão RS 232C (duas portas seriais seria o ideal)

CONFIGURAÇÃO MÍNIMA PARA AUTOCAD VERSÃO 12.0 - IBM PC 386 com Sistema Operacional MS-DOS ou WINDOWS: 8 Mbytes de memória RAM 2 unidade de disco fléxivel (1.2 Mbytes) Monitor com boa resolução gráfica (de preferência colorido) 1 Winchester de 80 Mbytes no mínimo Coprocessador aritmético (80387) Ao menos uma porta serial, padrão RS 232C (duas portas seriais seria o ideal)

CONFIGURAÇÃO MÍNIMA PARA AUTOCAD VERSÃO 13.0 - IBM PC 486 com Sistema Operacional MS-DOS ou WINDOWS: 16 Mbytes de memória RAM 2 unidades de disco flexível (1.2 Mbytes) Monitor com boa resolução gráfica (de preferência colorido) 1 Winchester de 540 Mbytes Coprocessador aritmético (80387) Ao menos uma porta serial, padrão RS 232C (duas portas seriais seria o ideal)

2 - ACESSANDO O PROGRAMA

Após a instalação do programa, é gerado um arquivo em lote chamado ACAD, onde uma série de variáveis são preparadas.

Para entrar no programa, dê um duplo click no ícone do AutoCAD. Neste momento, aparecerá a tela apresentação da Release 12.0, seguida da tela do Editor Gráfico.

---

3 - TELA GRÁFICA

ÁREA GRÁFICA

É a região do monitor, onde serão criados todos os elementos geométricos necessários para um determinado desenho.

REGIÃO DE COMANDOS É a área do monitor reservada para o usuário acessar ou verificar, qual comando está ativo e como esse deve responder aos diversos estágios de cada comando.

MENU DE TELA Quando o editor é carregado, na região direita do monitor está disposto o menu de tela.

MENU DE BARRAS E DE SOBREPOSIÇÃO Quando o usuário possuir mesa digitalizadora ou mouse podem ser acessados os menus de barras e sobreposição.

MENU DE ILUSTRAÇÃO Os menus de ilustração também só podem ser acessados através de mesa digitalizadora ou mouse. Estes menus podem ser ativados através de menus de tela ou de sobreposição.

CAIXAS DE DIÁLOGOS Caixas de diálogo são telas, que facilitam a interação do usuário com o software AutoCad. Contém uma série de opções a respeito de um comando, que serão acessados de acordo com a necessidade do usuário.

CURSOR DE TELA O cursor de tela corresponde a duas linhas perpendiculares presentes na tela gráfica. A intersecção desses dois eixos é o ponto de referência da posição do usuário, em relação a área gráfica.

CONTADOR DE COORDENADAS Toda a área gráfica é um plano coordenado em relação a origem(0,0). Quando o cursor da tela estiver em movimento, o contador de coordenadas mostra a posição absoluta deste a cada instante, em coordenadas cartesianas ou polares. A tecla F6 liga e desliga o contador.

---

REGIÃO DE INFORMAÇÕES

A região de informações mostra ao usuário qual nível de trabalho ativo, e se os comandos "Snap", "Ortho" e "Tablet" estão ligados ou não.

FORMAS DE ACESSO AOS COMANDOS O acesso aos comandos pode ser feito através de sua digitação pelo teclado ou com o cursor do mouse ou da mesa digitalizadora.

TECLAS DE FUNÇÕES

F1 - Aciona tela de texto/tela gráfica. F6 - Liga e desliga as COORDENADAS. F7 - Liga e desliga o GRID. F8 - Liga e desliga o ORTHO. F9 - Liga e desliga o SNAP. CRTL+E - Muda o plano de ISOMETRIA. CRTL + C - Cancelamento de dados

*** INICIANDO UM NOVO DESENHO (FILE/NEW...)** Iniciando o usuário deverá selecionar a opção NEW do comando FILE, onde aparecerá a caixa de diálogo: "CREATE NEW DRAWING". Onde deverá ser informado o nome do novo arquivo.

4 - PREPARANDO A ÁREA DE TRABALHO

UNITS (SETTINGS)

Através do comando UNITS é possível determinar o tipo de Unidade de Desenho que será utilizada.

Command:UNITS aparecerá então a caixa de diálogo do sistema de unidades de desenho (Units Control): 1.Scientific 1.Científico (potência de 10) 2.Decimal 2.Decimal (decimal) 3.Engineering 3.Engenharia (polegadas em decimal) 4.Architectural 4.Arquitetura (polegadas em fração) 5.Fractional 5.Fracionário (fracionária)

OBS: As opções Engenharia e Arquitetura, produzem medidas em PÉS e POLEGADAS, e as mesmas assumem que uma Unidade de Desenho é uma Polegada.

---

A Drawing With This Name Already Exist Do You Want to Replece It?

Sendo a resposta afirmativa, a gravação ocorrerá sobre o arquivo existente, destru-indo-o.

OBS: Faça um Favor a você mesmo salvando regularmente os desenhos.

5.2 - END (UTILITY)

Este comando descarta o editor gráfico gravando o arquivo de desenho até o instante, voltando então para o menu principal do AutoCad. Também cria um arquivo com extensão ".BAK", se já existir o mesmo arquivo com extensão ".DWG".

5.3 - QUIT (UTILITY)

O comando QUIT descarta o desenho, Sem gravar as últimas modificações que foram feitas, desde o momento do último SAVE.

6 - COMANDOS DE DESENHO (DRAW)

LINE (DRAW)

O comando LINE permite desenhar linhas retas. Cada linha será tratada como uma entidade separada. Permite executar linhas inclinadas no espaço(com coordenada Z diferentes), bastando para isso que sejam utilizados os filtros.

EXECUÇÃO DE LINHAS (VIA CURSOR)

Command:LINE From point:P To point:P To point:

---

EXECUÇÃO DE LINHAS (VIA COORDENADAS)

Tela = Plano cartesiano

ABSOLUTA(par X,Y) - Estas coordenadas são representadas pelos valores (x,y) do sistema de coordenadas cartesianas.

Command:LINE From point:0, To point:2,1.

Par X,Y (valores separados por vírgula) Fração (valores separados por ponto)

RELATIVA(@ X,Y) - Referenciam um deslocamento em relação a um ponto conhecido.

Command:LINE From point:1,1. To point:@2,1.

---

Quando desenha-se uma sequência de linhas para formação de um polígono, poderá fechá-lo no

---

primeiro ponto , digitando a letra "C" no último prompt "To point".

Command:LINE From point:P To point:P To point:P To point:C

BLIPMODE (SETTINGS)

DLINE - Double Lines (DRAW) O comando DLINE permite o desenho de linhas retas e paralelas.

Quando estiver em OFF, elimina a marcação dos blips.

BLIPMODE (ON) BLIPMODE (OFF)

---

CÍRCULO POR TRÊS PONTOS

Especifica-se 3 pontos do círculo.

Command:Circle 3P/2P/TTR/

:3P First point:P Second point:P Third point:P Command:

CÍRCULO TANGENTE A DUAS UNIDADES COM RAIO DEFINIDO

Através desta opção pode-se determinar um círculo a partir de duas tangentes e um raio determinado.

Command:Circle 3P/2P/TTR/

:TTR Enter tangent spec:P Enter second tangent spec:P Radius:R

---

ARC (DRAW)

Através do comando ARC é possível desenhar arcos (segmentos de círculos) escolhendo as seguintes opções: S = Ponto inicial A = Ângulo incluso (ângulo de varredura) D = Direção da tangente em relação ao ponto inicial R = Raio E = Ponto final C = Ponto Central L = Comprimento da corda

ARCO POR 3 PONTOS

3-point = três pontos de um arco

Command:ARC ARC Center/:P Center/End/:P End Point:P Command:

ARCO DEFINIDO POR INÍCIO, CENTRO E FIM

S,C,E = ponto inicial, centro, ponto final

Command:ARC ARC Center/:P Center/End/:C Center:P Amgle,Lenght of Chord/:P Command:

ARCO DEFINIDO POR INÍCIO, CENTRO E ÂNGULO DE VARREDURA

S,C,A = ponto inicial, centro, ângulo incluso

Command:ARC ARC Center/:P Center/End/:C Center:P Angle,Lenght of Chord/:A Include Angle:(valor do ângulo) Command:

ARCO DEFINIDO PELO INÍCIO, CENTRO E TAMANHO DA CORDA

---

ARCO DEFINIDO PELO INÍCIO, FIM E RAIO

S,E,R = ponto inicial, ponto final, raio

Command:ARC Center/:P End Point:P Raio:P Command:

ARCO DEFINIDO PELO INÍCIO, FIM E ÂNGULO DE VARREDURA

S,E,A = ponto inicial, ponto final, ângulo incluso

Command:ARC Center/:P End Point:P Include Angle:(90 graus e -90 graus) Command:

---

ARCO DEFINIDO PELO INÍCIO, FIM E DIREÇÃO DA TANGENTE NO PONTO

---
