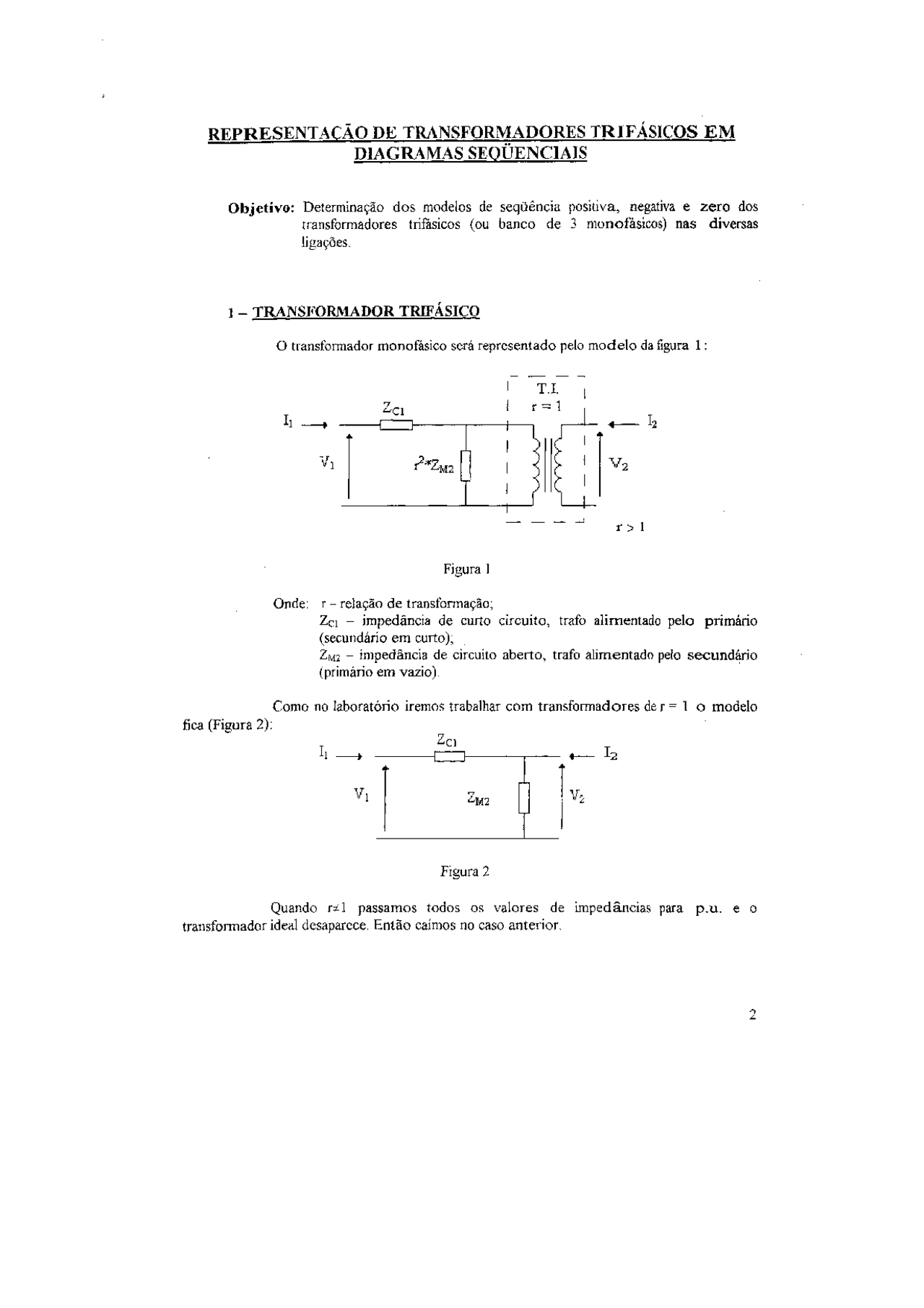

REPRESENTAÇÃO DE TRANSFORMADORES TRIFÁSICOS EM DIAGRAMAS SEQUENCIAJS Objetivo: Determinação dos modelos de segúência positiva, negativa e zero dos transformadores trifásicos (ou banco de 3 monofásicos) nas diversas ligações. 1— TRANSFORMADOR TRIFÁSICO O transformador monofásico será representado pelo modelo da figura 1: Figura | Onde: + - relação de transformação; Ze — impedância de curto circuito, trafo alimentado pelo primário (secundário em curto), Zmz — impedância de circuito aberto, trafo alimentado pelo secundário (primário em vazio) Come no laboratório iremos trabalhar com transformadores der = 1 o modelo fica (Figura 2): Ze h—s — Wa Zm | Yi Figura 2 Quando rz1 passamos todos os valores de impedâncias para pu. e o transformador ideal desaparece. Então caímos no caso anterior. no
