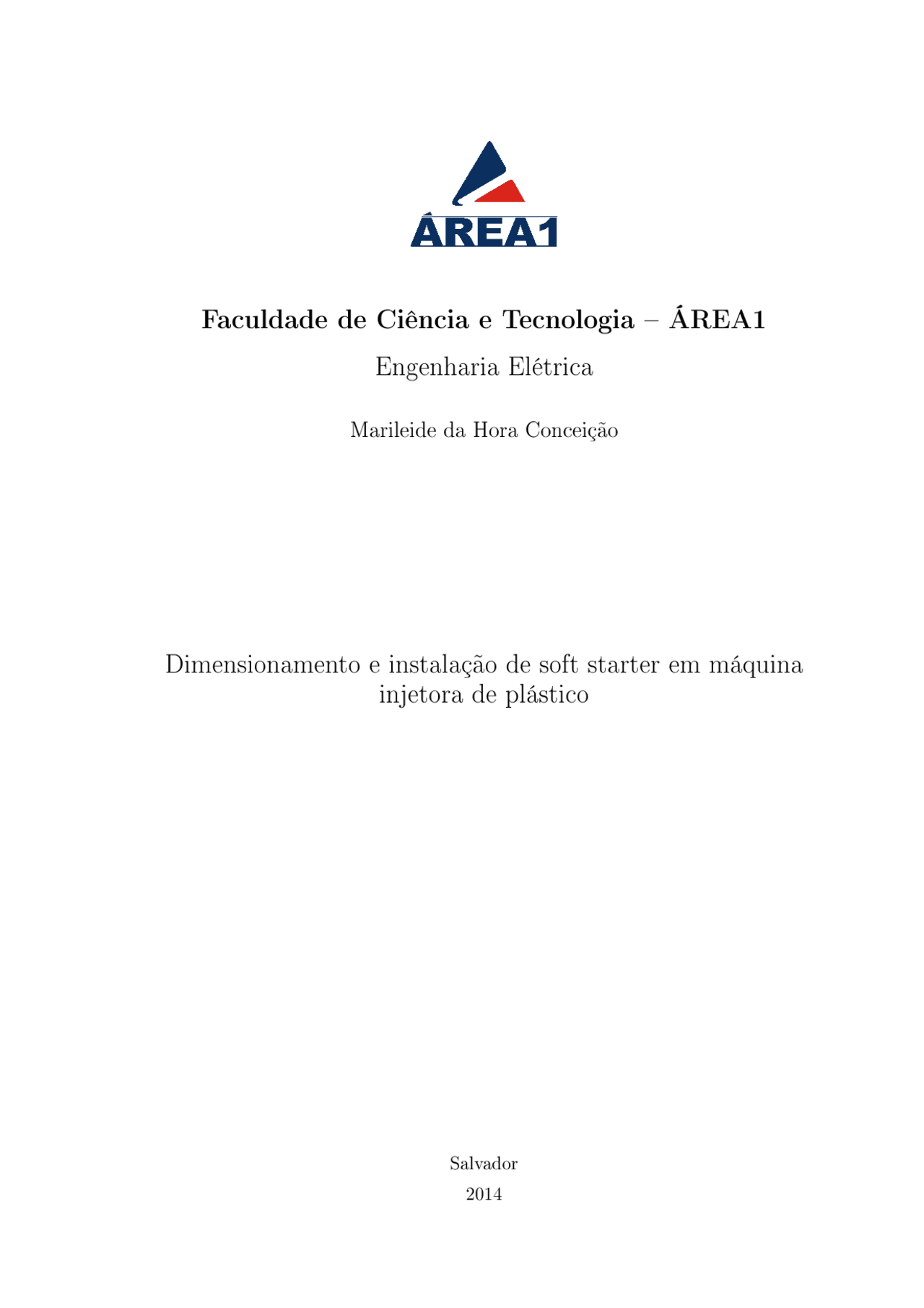

Faculdade de Ciência e Tecnologia  ÁREA

Engenharia Elétrica

Marileide da Hora Conceição

Dimensionamento e instalação de soft starter em máquina

injetora de plástico

Salvador 2014

Marileide da Hora Conceição

Dimensionamento e instalação de soft starter em máquina

injetora de plástico

Trabalho de conclusão de curso apresentado ao colegi- ado do curso de Engenharia Elétrica da Faculdade de Ciência e Tecnologia  ÁREA1, como requisito parcial para obtenção do título de Bacharel em Engenharia Elétrica. Orientador: Profo^. Maurício Brandão, M.Sc

Salvador 2014

Dimensionamento e instalação de soft starter em máquina

injetora de plástico

Marileide da Hora Conceição

Trabalho de conclusão de curso apresentado ao colegiado do curso de Engenharia Elétrica da Faculdade de Ciência e Tecnologia  ÁREA1, como requisito parcial para obtenção do título de Bacharel em Engenharia Elétrica.

Banca Examinadora:

Profo^. Maurício Brandão, M.Sc (Orientador)

Profo^. Luís Antônio Santos, M.Sc

Profo^. Luíz Bizerra, M.Sc

5 de junho de 2014

Creative Commons

Copyright c© 2014, Marileide da Hora Conceição. Alguns direitos reservados. Este trabalho está licenciado sob uma Licença Creative Commons Atribuição-Uso Não- Comercial-Vedada a Criação de Obras Derivadas 3.0 Brasil. Você pode:

©^ CC Copiar, distribuir, exibir e executar a obra.

Sob as seguintes condições:

©^ BY: Atribuição. Você deve dar crédito ao autor original, da forma especicada pelo autor ou licenciante; ©^ *$ * Uso Não-Comercial. Você não pode utilizar esta obra com nalidades comerciais; ©^ = Vedada a Criação de Obras Derivadas. Você não pode alterar, transformar ou criar outra obra com base nesta.

Para cada novo uso ou distribuição, você deve deixar claro para outros os termos da licença desta obra. Qualquer uma destas condições pode ser renunciada, desde que você obtenha permissão do autor. Nada nesta licença afeta ou restringe os direitos morais do autor. Para ver uma cópia desta licença, visite http://creativecommons.org/licenses/by-nc
-nd/3.0/br/ ou envie uma carta para Creative Commons, 171 Second Street, Suite 300, San Francisco, California 94105, USA.

Eu posso todas as coisas Naquele que me fortalece Filipenses 4:

Resumo

Este estudo de caso tem por objetivo apresentar os procedimentos executados para o dimensionamento de uma soft starter e suas diretrizes para a correta instalação. Este equipamento executa uma partida suave em um motor que aciona a bomba hidráulica de uma máquina injetora de plástico, a qual utilizava partida direta e gerava quedas de tensão na rede elétrica. Posteriormente serão também apresentados os resultados deste trabalho após a instalação da soft starter. Palavras-chave: motor , acionamento, soft starter

Lista de Figuras

Lista de abreviaturas e siglas

AC Corrente Alternada CCM centro de Controle de Motores cv cavalo vapor DHT Distorção Harmônica Total HP Horse Power IHM Interface Homem Máquina IP Proteção Intrínseca RC Resistor - capacitor RPM Rotações por minuto SCR Silicon Controlled Recticier SS Soft Starter TC Transformador de Corrente

Sumário

15

1 Introdução

A concepção deste trabalho partiu da necessidade da empresa de resolver um problema referente a partida do motor da bomba hidráulica de uma máquina injetora de plásti- cos. Numa linha com quatro máquinas injetoras, uma delas (a mais antiga) estava com acionamento direto para a partida de sua bomba principal. Com isso, se as outras três estivessem produzindo não era possível colocar esta última para funcionar pois ao acionar o motor, o mesmo não partia, por causa da rede que não suportava a potência requerida para a partida direta desta máquina. Por este motivo, havia uma queda na produtivi- dade já que era necessário interromper o funcionamento das outras máquinas para que uma delas pudesse iniciar a produção. Assim, foi solicitado o dimensionamento de uma solução para a partida desta bomba, já que o custo para aumentar a capacidade da rede seria maior do que investir em um método de partida suave para a máquina, além das questões relacionadas à qualidade do sistema elétrico.

1.1 Problema

Numa ligação direta, o comportamento típico da corrente do motor trifásico interfere negativamente na rede de alimentação, causado pelos picos de corrente e quedas de tensão resultantes deste tipo de acionamento.

1.2 Justicativa

Em virtude das normas existentes e por se tratar de um problema de perda de produti- vidade e qualidade de energia foi necessário especicar um sistema de partida adequado para esta aplicação.

1.3 Objetivos 16

1.3 Objetivos

1.3.1 Geral

Apresentar os procedimentos para dimensionamento e instalação de uma soft starter.

1.3.2 Especícos

• Conhecer as funções e parametrizações de uma soft starter
• Evitar picos de corrente na rede elétrica
• Analisar a qualidade de energia durante a partida com a soft starter

1.4 Metodologia

Este trabalho iniciou-se com uma pesquisa bibliográca em livros, artigos e manuais de fabricantes para a fundamentação teórica do mesmo. Foi feita a coleta dos dados para a vericação dos resultados da implementação, caracterizando um estudo de caso, onde será visto a aplicação prática da teoria apresentada.

1.5 Estrutura da monograa

No Capítulo 1 está sendo apresentada a parte introdutória deste trabalho. Já no Capítulo 2 é apresentado uma revisão teórica dos conceitos a serem abordados referente a máquinas injetoras, motores elétricos, métodos de partida e soft starters. No Capítulo 3 será abordado o processo de escolha da soft starter como método de partida, procedimentos para o correto dimensionamento e os resultados após a instalação. Por m, o Capítulo 4 apresentará uma breve discussão dos resultados e nalização deste trabalho explanando também as diculdades encontradas na elaboração do mesmo.

2.1 Máquinas injetoras 18

2.1.2 Tipos de injetoras

De acordo com as formas de operação e movimentação as máquinas injetoras podem ser de dois tipos:

2.1.2.1 Máquinas Injetoras Horizontais

São máquinas onde os movimentos de abertura e fechamento do molde e a movimentação da unidade de injeção são feitas no eixo horizontal. Figura 2: Máquina injetora horizontal

Fonte: (TORRES, 2007)

2.1.2.2 Máquinas Injetoras Verticais

São máquinas onde os movimentos de abertura e fechamento do molde e a movimentação da unidade de injeção são feitas no eixo vertical. Figura 3: Máquina injetora vertical

Fonte: (TORRES, 2007)

2.1 Máquinas injetoras 19

2.1.3 Partes de uma injetora

A máquina injetora é composta de sistemas que são partes integrantes da mesma, os quais são explicados abaixo:

2.1.3.1 Sistema de injeção

Esta parte da maquina é responsável por receber o material no estado sólido , em forma de grãos e os transporta em quantidades preestabelecidas para a ponta da rosca e então para o interior do molde. Na unidade de injeção há um cilindro hidráulico de injeção, o qual irá executar o movimento do material ao longo da unidade de injeção, já que os grãos se transformam em uma massa pastosa por causa do aquecimento das resistências elétricas. Figura 4: Sistema de injeção

Fonte: (SANDRETTO, 2013)

2.1.3.2 Sistema de fechamento

O sistema de fechamento é o responsável por prover o movimento de abertura e fechamento do molde, assim como garantir que a força de fechamento seja suciente para manter o molde fechado durante o processo de injeção do material plástico no molde. Esta força de fechamento necessária é obtida geralmente através de um sistema mecânico-hidráulico. Este sistema é o mais utilizado pelos fabricantes de máquinas injetoras e consiste de um cilindro hidráulico ligado mecanicamente a articulações (também chamadas de tesouras ou braçagens) que irão movimentar a placa móvel, fechando e abrindo o molde(NASCIMENTO, 2011). A pressão do óleo hidráulico do cilindro, faz com que as articulações se travem, o
