Dimensionamento Irrigação, Resumos de Matérias técnicas

Matérias técnicas

Planilha demostrativa de irrigação

Tipologia: Resumos

2024

Compartilhado em 03/08/2024

mp-representacoes
mp-representacoes 🇧🇷

1 documento

1 / 25

Toggle sidebar

Esta página não é visível na pré-visualização

Não perca as partes importantes!

bg1

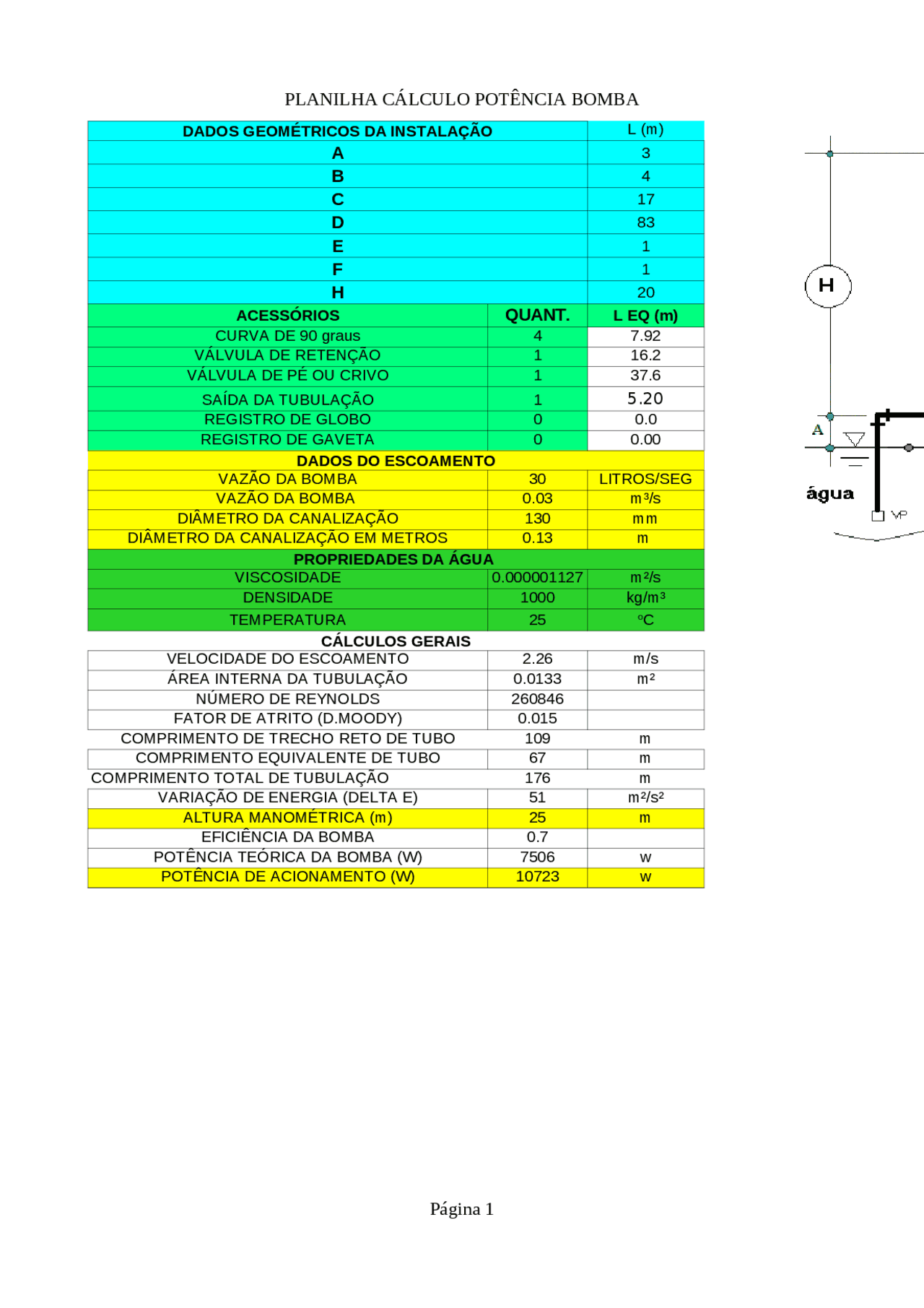

PLANILHA CÁLCULO POTÊNCIA BOMBA
Página 1
DADOS GEOMÉTRICOS DA INSTALAÇÃO L (m)
A3
B4
C17
D83
E1
F1
H20
ACESSÓRIOS QUANT. L EQ (m)
CURVA DE 90 graus 4 7.92
VÁLVULA DE RETENÇÃO 1 16.2
VÁLVULA DE PÉ OU CRIVO 1 37.6
SAÍDA DA TUBULAÇÃO 1 5.20
REGISTRO DE GLOBO 0 0.0
REGISTRO DE GAVETA 0 0.00
DADOS DO ESCOAMENTO
VAZÃO DA BOMBA 30 LITROS/SEG
VAZÃO DA BOMBA 0.03 m³/s
DIÂMETRO DA CANALIZAÇÃO 130 mm
DIÂMETRO DA CANALIZAÇÃO EM METROS 0.13 m
PROPRIEDADES DA ÁGUA
VISCOSIDADE 0.000001127 m²/s
DENSIDADE 1000 kg/m³
TEMPERATURA 25
CÁLCULOS GERAIS
VELOCIDADE DO ESCOAMENTO 2.26 m/s
ÁREA INTERNA DA TUBULAÇÃO 0.0133 m²
NÚMERO DE REYNOLDS 260846
FATOR DE ATRITO (D.MOODY) 0.015
COMPRIMENTO DE TRECHO RETO DE TUBO 109 m
COMPRIMENTO EQUIVALENTE DE TUBO 67 m
COMPRIMENTO TOTAL DE TUBULAÇÃO 176 m
VARIAÇÃO DE ENERGIA (DELTA E) 51 m²/s²
ALTURA MANOMÉTRICA (m) 25 m
EFICIÊNCIA DA BOMBA 0.7
POTÊNCIA TEÓRICA DA BOMBA (W) 7506 w
POTÊNCIA DE ACIONAMENTO (W) 10723 w
oC
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13
pf14
pf15
pf16
pf17
pf18
pf19

Pré-visualização parcial do texto

Baixe Dimensionamento Irrigação e outras Resumos em PDF para Matérias técnicas, somente na Docsity!

PLANILHA CÁLCULO POTÊNCIA BOMBA

DADOS GEOMÉTRICOS DA INSTALAÇÃO L (m)

A 3

B 4

C 17

D 83

E 1

F 1

H 20

ACESSÓRIOS QUANT.^ L EQ (m)

CURVA DE 90 graus 4 7. VÁLVULA DE RETENÇÃO 1 16. VÁLVULA DE PÉ OU CRIVO 1 37. SAÍDA DA TUBULAÇÃO 1 5. REGISTRO DE GLOBO 0 0. REGISTRO DE GAVETA 0 0. DADOS DO ESCOAMENTO VAZÃO DA BOMBA 30 LITROS/SEG VAZÃO DA BOMBA 0.03 m³/s DIÂMETRO DA CANALIZAÇÃO 130 mm DIÂMETRO DA CANALIZAÇÃO EM METROS 0.13 m PROPRIEDADES DA ÁGUA VISCOSIDADE 0.000001127 m²/s DENSIDADE 1000 kg/m³ TEMPERATURA 25 CÁLCULOS GERAIS VELOCIDADE DO ESCOAMENTO 2.26 m/s ÁREA INTERNA DA TUBULAÇÃO 0.0133 m² NÚMERO DE REYNOLDS 260846 FATOR DE ATRITO (D.MOODY) 0. COMPRIMENTO DE TRECHO RETO DE TUBO 109 m COMPRIMENTO EQUIVALENTE DE TUBO 67 m COMPRIMENTO TOTAL DE TUBULAÇÃO 176 m VARIAÇÃO DE ENERGIA (DELTA E) 51 m²/s² ALTURA MANOMÉTRICA (m) 25 m EFICIÊNCIA DA BOMBA 0. POTÊNCIA TEÓRICA DA BOMBA (W) 7506 w POTÊNCIA DE ACIONAMENTO (W) 10723 w oC

PLANILHA CÁLCULO POTÊNCIA BOMBA

Dimensiona rede de dutos

AREA COM 20%

ESPESSURA

ESPESSURA

VOLUME

DENSIDADE AÇO

MASSA

Dimensiona rede de dutos

Area (m²) H (m) L (m) DUTO

0.236 0.35 0.67 65 x 35

0.118 0.30 0.39 40 x 30

0.059 0.20 0.30 30 x 20

Área (m²)

27.20 m²

s trechos AB, BC,BE, EF e CD são 0,35m, 0,30m, 0,30m, 0,20m e 0,20m. V

Massa de chapas

Trecho vazão m³/h vazão m3/s Veloc m/s LARGURA LARG. ARRED. AB 6400 1.778 4 2.96 2. BC 3200 0.889 4 1.48 1. CD 1600 0.444 4 0.74 0. BE 3200 0.889 4 1.48 1. EF 1600 0.444 4 0.74 0. divide por 3600 vazao / (vel * h) SEJA: ESPESSURA = 0,6mm Velocidade recomendada pela NBR 16401 VOL = A CHAPA x ESP MASSA = VOL x 7600

Massa de chapas

PERÍMETRO COMPR A LATERAL DE CHAPA (m²) 6.20 4 24. 3.30 2 6. 1.80 4 7. 3.30 8 26. 1.80 4 7. SOMA 72.20 M M2 86.64 COM 20% QUEBRA 1 chapa tem 2 m² 43 N. CHAPAS URA = 0,6mm 0.052 VOLUME CHAPA CHAPA x ESP 395.0784 MASSA CHAPA A = VOL x 7600

rascunhos

rascunhos

f(x) = NaN x^NaN R² = NaN

rascunhos

rascunhos

rascunhos

rascunhos

rascunhos

Página 19

curva valvula de retenção 0,5269*LN(U30)-1,

f(x) = 0.786496884555429 ln(x) − 1. 0 20 40 60 80 100 120 140

f(x) = 0.124494183105716 x − 0.

f(x) = 0.526931843476441 ln(x) − 1. R GAVETA Logarithmic (R GAVETA)

(^5) f(x) = 2.

rascunhos

f(x) = 0.526931843476441 ln(x) − 1. R GAVETA Logarithmic (R GAVETA)
