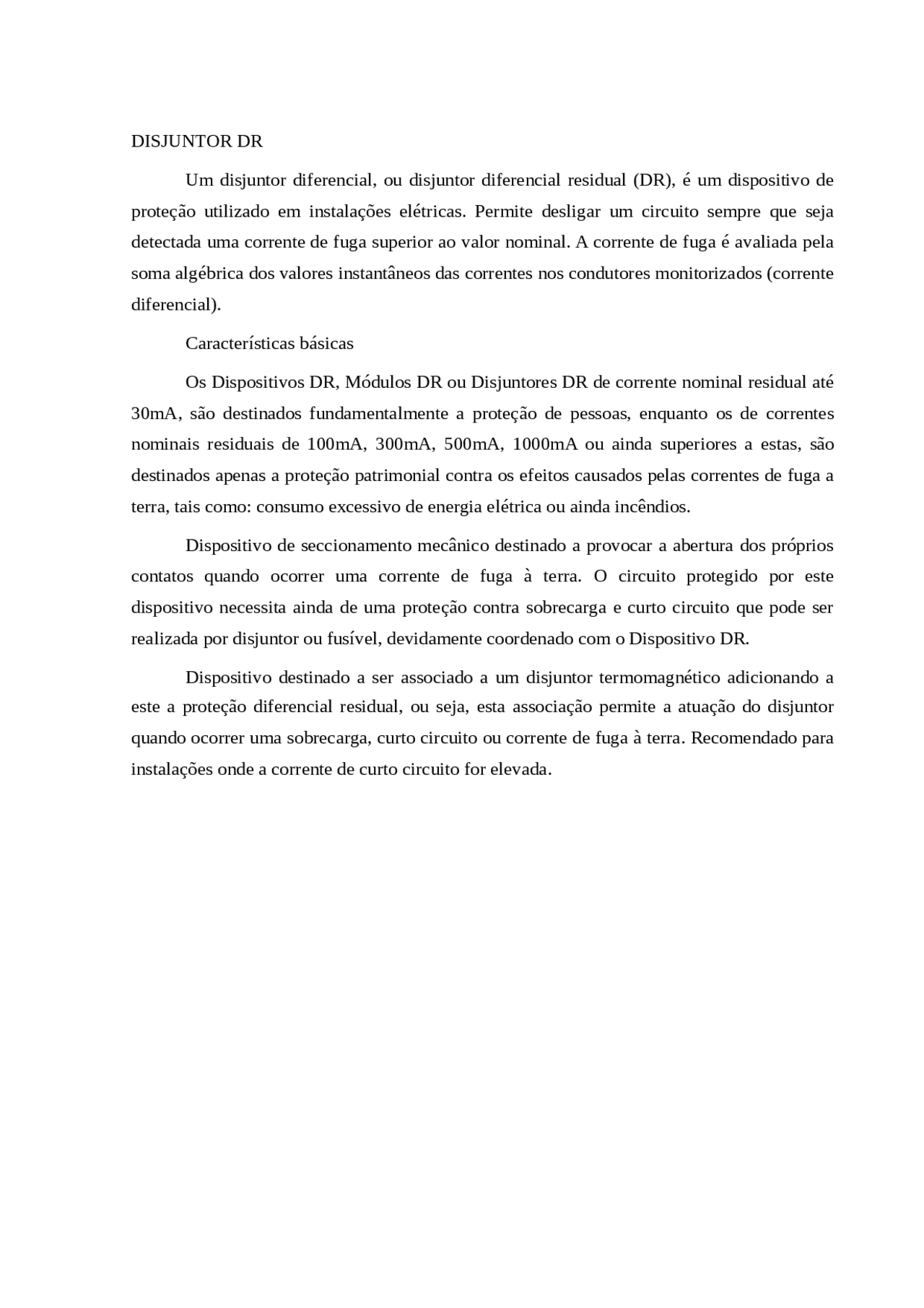

DISJUNTOR DR
Um disjuntor diferencial, ou disjuntor diferencial residual (DR), é um dispositivo de
proteção utilizado em instalações elétricas. Permite desligar um circuito sempre que seja
detectada uma corrente de fuga superior ao valor nominal. A corrente de fuga é avaliada pela
soma algébrica dos valores instantâneos das correntes nos condutores monitorizados (corrente
diferencial).
Características básicas
Os Dispositivos DR, Módulos DR ou Disjuntores DR de corrente nominal residual até
30mA, são destinados fundamentalmente a proteção de pessoas, enquanto os de correntes
nominais residuais de 100mA, 300mA, 500mA, 1000mA ou ainda superiores a estas, são
destinados apenas a proteção patrimonial contra os efeitos causados pelas correntes de fuga a
terra, tais como: consumo excessivo de energia elétrica ou ainda incêndios.
Dispositivo de seccionamento mecânico destinado a provocar a abertura dos próprios
contatos quando ocorrer uma corrente de fuga à terra. O circuito protegido por este
dispositivo necessita ainda de uma proteção contra sobrecarga e curto circuito que pode ser
realizada por disjuntor ou fusível, devidamente coordenado com o Dispositivo DR.
Dispositivo destinado a ser associado a um disjuntor termomagnético adicionando a
este a proteção diferencial residual, ou seja, esta associação permite a atuação do disjuntor
quando ocorrer uma sobrecarga, curto circuito ou corrente de fuga à terra. Recomendado para
instalações onde a corrente de curto circuito for elevada.
